İki cihazı da farklı zamanlarda çalıştıracağınızı farz edersek Aşağıdaki resimdeki gibi bir bağlantı yapabilirsiniz. Seçici anahtar olarak resimdeki 1-0-2 mandal buton ve ya pako şalter kullanabilirsiniz. Aynı anda çalıştıracak iseniz adaptörün doğru ucuyla cihazların doğru uçlarını aynı yere birleştirmeniz yetecektir.

[kursun]

Hoş geldiniz, Osman bey.
Birinci resimde (diğer cihaz) + ve - girişlerini kontrol edermisin?

[smnvrl]

Orijinal Mesaj Sahibi kursun

Hoş geldiniz, Osman bey.
Birinci resimde (diğer cihaz) + ve - girişlerini kontrol edrmisin?

Sn kurşun,

Teşekkürler. Kutupları değiştirip resmi tekrar yükledim.

[Nami]

Çalışmalarınızı çok başarılı tebrik ederim. Bazı çalışmalarınızı uygulamak isterim.

Devamını dilerim çalışmalarınızın.

[Nami]

Tekrar merhaba ;

Acaba bir elektronikçi olarak kontrol edeceğimiz ne gibi başka değerler olabilir.

Orijinal Mesaj Sahibi koyu yesil

Herkese merhaba,

Dizayn grup'un miracle projesi ile ilgili bir yazıda, verime etki eden 50kadar farklı parametrenin kontrol altında tutulduğunu okumustum. Rakam abartı geldi ama, yine de beni bu konuda düşünmeye sevk etti.
Gerçektten sera ortamında, bir birkinin verimine etki eden parametreler nelerdir?
Bunları belirleyebilirsek ve bunları kontrol etmenin maliyetinin, elde edilecek ürün artışı ile karşılanıp karşılanamayağı üzerinde de konuşursak, konuyla ilgilenen herkese faydalı olabilir diye düşünüyorum.

Benim sayabildiklerim aşağıda, ilavelerinizi bekliyorum.

Saygılarımla...

1. ışık şiddeti
2. sera içi sıcaklık
3. gündüzleri karbondioksit seviyesi
4. geceleri oksijen seviyesi
5. kök sıcaklığı
6. sulama miktarı ( besin eriiyikleri ile hazırlanmış su ile )
7. sulama sıklığı ( besin eriiyikleri ile hazırlanmış su ile )
8. kök yıkama sıklığı
9. ph
10. ec

[smnvrl]

Sn NAMİ,

*Nem değerlerinin kontrol edilmesi olabilir.

Elektronik açısından nasıl kontrol edilir bilmiyorum ama zararlı organizmaların takibi olabilir.

Saygılarımla.

[smnvrl]

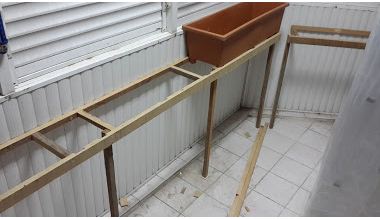

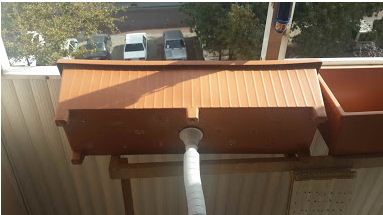

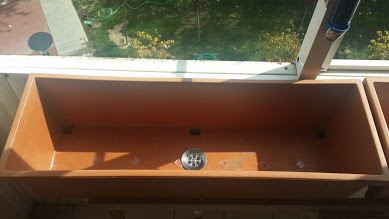

Artık bir sistem kurup bitki yetiştirmenin zamanı gelmişti. Elektronik çalışmalarımı da uygulayabileceğim bir sistemin kurulumuna başladım....

[smnvrl]

Burada da ilk çalışması mevcut.

https://www.youtube.com/watch?v=ieoQvpOGKFc

[shawshang]

Gayet güzel eline sağlık

[smnvrl]

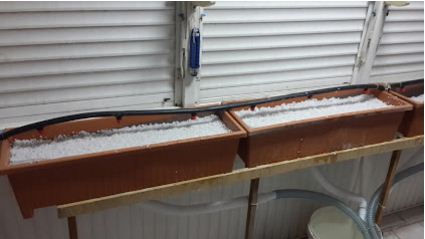

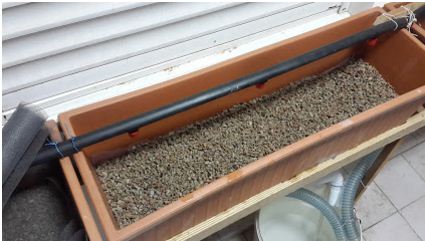

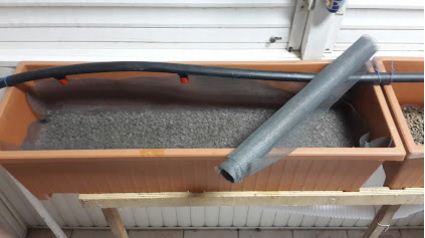

Çalışmaların devamı, Perlit Pomza yıkandı saksılara yerleştirildi.

[kursun]

Kolay gelsin, Osman bey, kapalı balkonda mı yetiştirme yapacaksınız?
Ne yetiştirmeyi düşünüyorsunuz?

[smnvrl]

Merhaba Sn Kursun,

Balkonum güneş görüyor ama bitikleri ekene kadar panjurları kapalı tutuyorum.Fidesini bulabilirse Pırasa Brokoli ve karnabahar niyetim var.

*Bu vesile ile değerli ağaçlar net üyelerinden brokoli ve karnabahar fidesi bulabilmek için yardım isteyeyim.

Saygılarımla

[SambaMustafa]

allah kolaylık versin takipteyz

[smnvrl]

Merhaba,

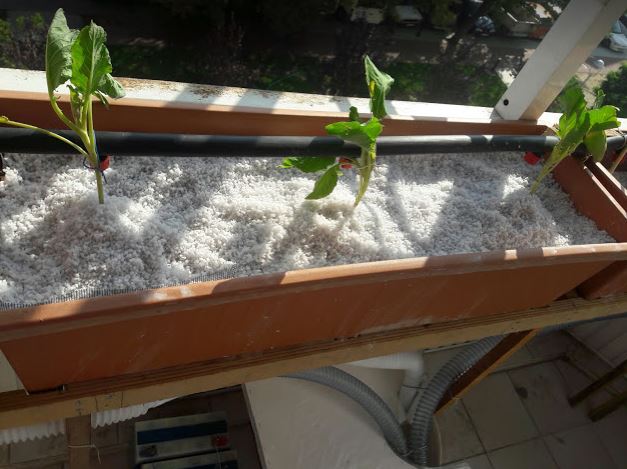

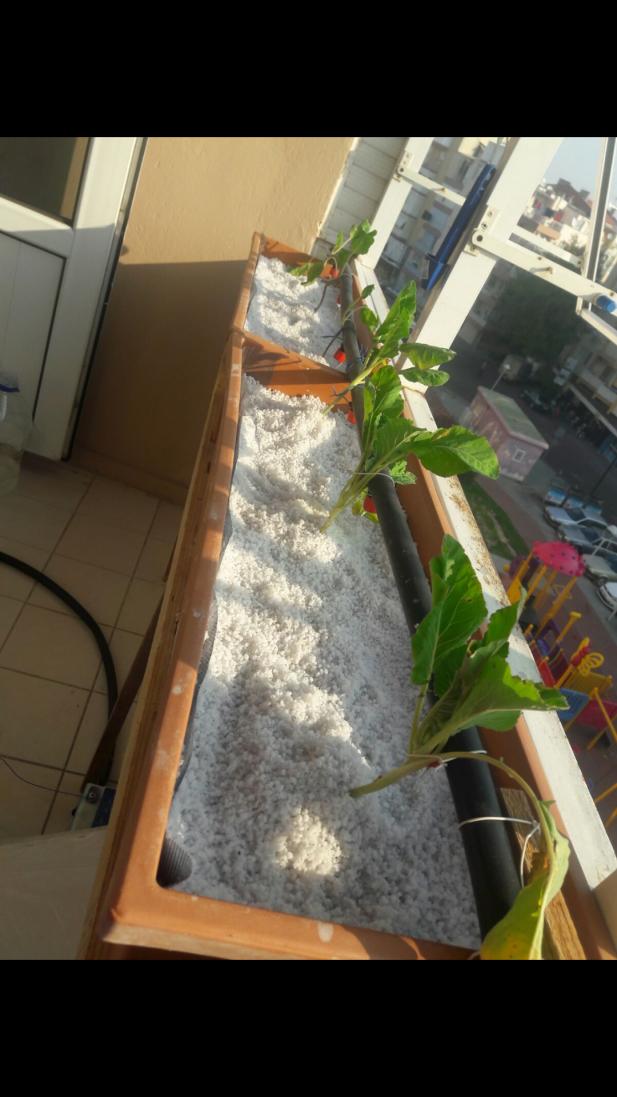

Pırasa, brokoli ve karnabahar fidelerini temin ettikten sonra ekimini yapıp sistemi çalıştırdım. Elektronik kısmı yok, manual çalıştırılıyor.

Sistemin PH: 6 EC:2.9 . Günde de 3 defa 20-25 dk sulanıyor.

[smnvrl]

Bir konuya değinmek istiyorum. Benim gibi resimdeki cihazdan aldıysanız ölçüm değerleri PPM olarak gözükecektir. PPM den EC ye dönüştürme konusunda markadan markaya 1 Ec ye karşılık gelen ppm değeri değişir bununda sebebi kabul ettikleri standarttır NaCL, KCL ... gibi. Neyse benim cihazın kataloğunda NaCL standartı (1 EC =500 ppm) kullanıldığını yazıyor yani PPM olarak ölçtüğüm değeri 2 ile çarpıp 1000 e bölsem yetermiş. (Araştırmamın başında yardımlarını esirgemeyen Kudret TEZEL hocama teşekkür ederim)

mesela 1450 ppm x 2 =2900 uS/cm = 2.9 EC

[smnvrl]

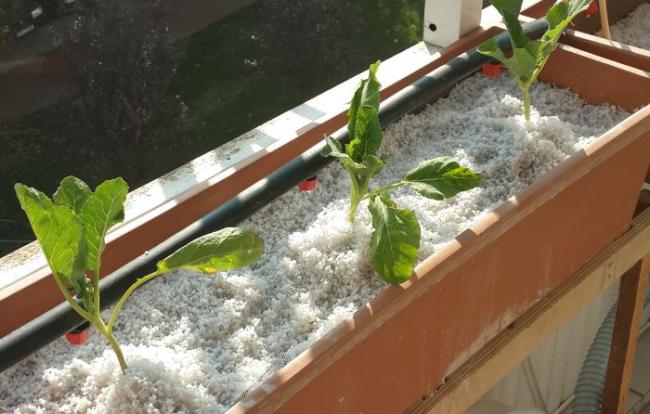

Brokolilerin (karnabahar fideside olabilir) gelişimi

[smnvrl]

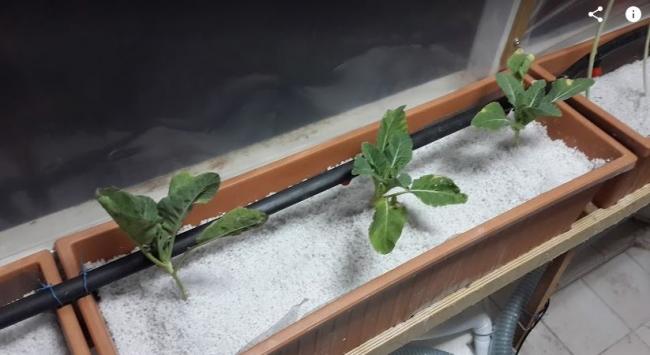

Tavsiye üzerine EC düşürüldü. Yeni yapraklar çıkıyor eskiler ölüyor. EC:2.6 Ph:6.4

[smnvrl]

sabah güzelleri

[smnvrl]

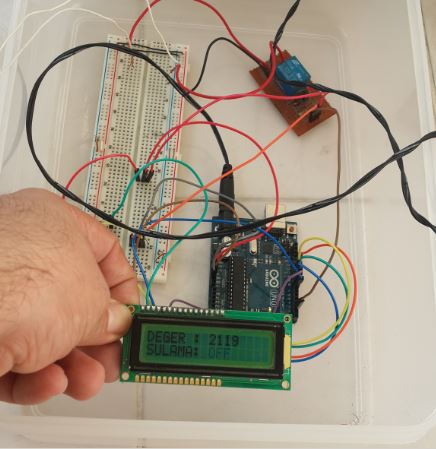

Manuel olan sulama sistemini otomatiğe çevirdim. Bitkilerin gelişimleri yavaş ama sorun görülmüyor.

[shawshang]

Tebrikler smnvrl

[smnvrl]

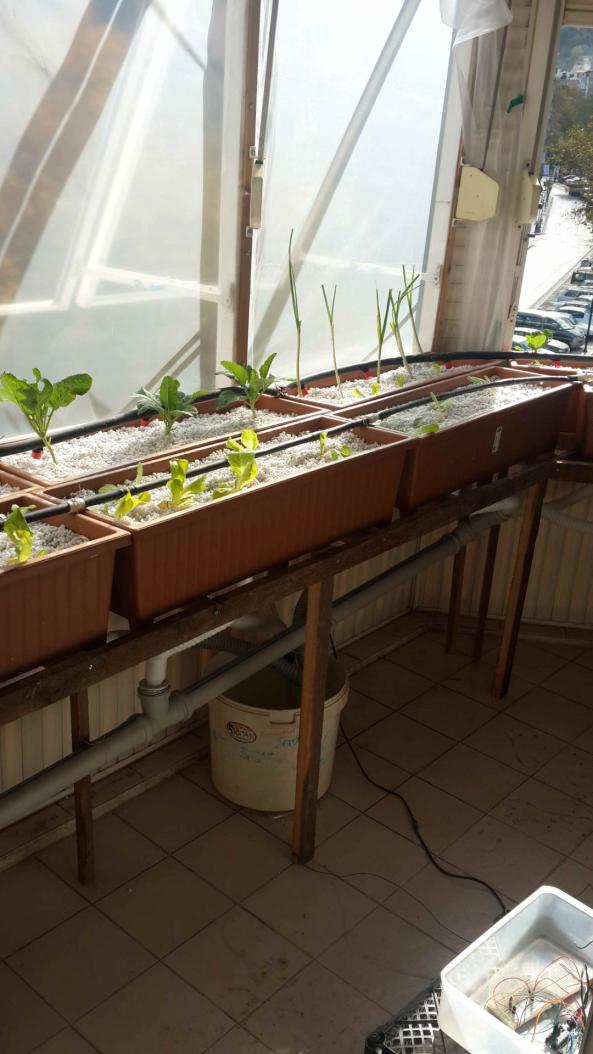

Bitkilerin gidişatı aşağıdaki gibi. Besin tankına (kovasına ) ısıtıcı yerleştirdim. Amatör aç gözlü olur deyişinden yola çıkarak balkona 2. parkuru kurmak için malzeme teminine başladım. Merak edenler için

Saksı adet 14 tl
Sifon borusu 2 tl

[shawshang]

Sayın smnvrl

Perliti kapatmanızı tavsiye ederim

[smnvrl]

Sn shawshang, ikinci parkurun kurulumundan sonra üzerlerini kapatacağım tavsiyeniz için teşekkürler.

[Betelguz]

Sayın smnvrl daha önce yaptığınız pic işlemcili devreye ait şema ve yazılımı bana göndermeniz mümkünmüdür. Kendime yapmak istiyorum. mail adresim berkanaktik@hotmail.com

[kursun]

Orijinal Mesaj Sahibi smnvrl

Bitkilerin gidişatı aşağıdaki gibi. Besin tankına (kovasına ) ısıtıcı yerleştirdim. Amatör aç gözlü olur deyişinden yola çıkarak balkona 2. parkuru kurmak için malzeme teminine başladım. Merak edenler için

Saksı adet 14 tl
Sifon borusu 2 tl

Osman Bey, şimdi 2. parkur, sonra 3. parkur. Başarılar.
Besin tankına kullandığın ısıtıcıdan biraz bahseder misin?
Akvaryum ısıtıcıları cam ve çelik gövdeli oluyor.
Cam kırılgan, çelik ise metal.
metal, eriyik için sakıncalı diye biliyorum.

[shawshang]

Sayın kursun ben metal gövdeli olandan kullanıyorum 2 haftadır. Şu ana kadar bir sorun farketmedim.

[smnvrl]

Sn kursun;
İyi dilekleriniz için teşk. Ben evde 200 watt cam ısıtıcı kullanıyorum.suyun içinde olduğu sürece kırılma çatlama yapmaz diye düşünüyorum. Belki hatırlarsınız bir ewktronik devre yapmıştım serw nem ve havalandırması için o testlerde kullandığım ısıtıcı bu yani epeydir bende.

[smnvrl]

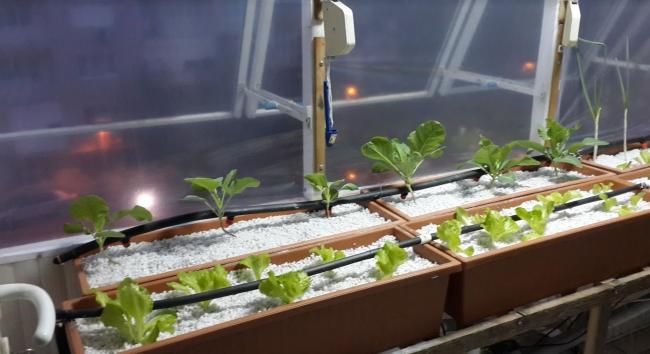

2.Parkurda kuruldu.

[mesut çelik]

Başarılar dilerim

[smnvrl]

İşe gitmeden aldığım bir foto.
Brokoli parkuru : 3 Ec 6.5 Ph
Marul parkuru : 1.2 Ec 6.3 Ph
