Led ışıklandırmalı bitki yetiştirme kabini yapımı

[SAGEN]

Farklı dalga boylarıyla yetiştirilmiş domates fidesine çok güzel bir örnek deney yapılmış.
İncelenmeye değer...

90w LED UFO Comparison 400w HPS - YouTube

[SAGEN]

Orijinal Mesaj Sahibi smnvrl

Ledlerin parallel ve seri bağlandığında kullanılması gereken akım ve voltaj hesabına bir şekille örnek vereyim.Bu şekilde ,5 adet led seri bağlanmış bu seri bağlı 4 grup birbirine paralel bağlanmıştır. Seri bağlı gurubun voltajı 3.2+2.2+2.2+2.2+2.2=12 volt akımı 350 mA dır tabi ledlerin 1 watt olduğunu kabul eder isek.Seri koldan çıkan 350mA akım paralellendiği için 1400 mA ya yükselmiştir sistem bu hali ile 12 volt 1400 mA tek bir led gibi davranır.

Osman bey çok güzel bir örnek. Teşekkürler ediyorum.

[serhatcan]

Sn Bountr, öğreniyoruz yavaş yavaş siz ve sizin gibi arkadaşların paylaşımları sayesinde. Lensleri anladım peki bir de dereceleri var bunların kaç derecelik olanlar uygun olurki? siz uygulamasını yapmışsınızdır büyük ihtimalle denenmiş her zaman iyidir

[bountr]

Ben kabin yaptığım için lens kullanmadım, ledlerin üzerinde zaten kendi lensleri oluyor, genelde 120 derecelik oluyorlar, ışığı daha dar bir alana yöneltmek isterseniz 45, 60 derecelik lensler kullanabilirsiniz.

[serhatcan]

Sayın bountr, yine ben 160MM Yuvarlak Powerled, Pcb Soğutucusu 32mm,|Power Led Soğutucu Çeşitleri, DİJİTAL Heat Sink Aluminum Base Plate 100mm 18X1W High Power LED 18LEDS Series New DIY | eBay 10pcs 1watt Super Bright High Power Blue LED 460nm | eBay 1x 1W 445nm Royal Blue High Power LED 1pcs 1watt Bright Lamp Light Bead B | eBay 2pcs 1W Red 660nm Power LED 1watt for Plant Grow Light Lamp Bead B | eBay lütfen vaktiniz olunca bunlara bir bakın. dediğiniz powerled ler ve gerekli olan parçaları bunlarmı birbirine uyarmı eksiğim varmı **** yanlış bir parça? cevap verirseniz sevinirim.

[bountr]

Orijinal Mesaj Sahibi serhatcan

Sayın bountr, yine ben 160MM Yuvarlak Powerled, Pcb Soğutucusu 32mm,|Power Led Soğutucu Çeşitleri, DİJİTAL Heat Sink Aluminum Base Plate 100mm 18X1W High Power LED 18LEDS Series New DIY | eBay 10pcs 1watt Super Bright High Power Blue LED 460nm | eBay 1x 1W 445nm Royal Blue High Power LED 1pcs 1watt Bright Lamp Light Bead B | eBay 2pcs 1W Red 660nm Power LED 1watt for Plant Grow Light Lamp Bead B | eBay lütfen vaktiniz olunca bunlara bir bakın. dediğiniz powerled ler ve gerekli olan parçaları bunlarmı birbirine uyarmı eksiğim varmı **** yanlış bir parça? cevap verirseniz sevinirim.

Evet bunlar olur da ledler pahalı, daha ucuzları var, bir de pcbyi ebayden almaya gerek yok, buradan yerli bir firmadan da alınabilir.

[bountr]

Multimetre ile ledlerin voltajını ölçtüm az önce 34 volt çıkıyor. 34X1,4= 47,6 watt . 2 panel olduğuna göre neredeyse 100 wattlık bir aydınlatma oluyor. Daha önce de söylediğim gibi ışık miktarı neredeyse 2 kat arttı, sabit akım sürücü kullanmak en mantıklısı.

[serhatcan]

s l m lar bu olurmu 50x 1W Red High Power LED Plant Grow Growth Light 660nm | eBay sayın bountr ucuzunu buluncada acaba yanlış birşey mi seçtim diye tereddüte düşüyorum

[serhatcan]

50pcs 1W Red 660nm Power LED 1watt for Plant Grow Light Lamp Bead B | eBay aradaki fark ne acaba ? birisinde high power led yaziyor diğerinde sadece power led

[bountr]

50x 1W Red High Power LED Plant Grow Growth Light 660nm | eBay Bu olabilir, ben de buradan almıştım. Make offer kısmından teklif vermeyi dene, mesela 45 dolar gibi. Diğeriyle arasında fark yok.

[bountr]

Büyüyorlar

[smnvrl]

Sn bountr,
Tebrik ederim.Bu görüntü gerçekten muhteşem.Bu projenin başından itibaren sağlam adımlarla ilerliyordunuz ürünü de almışsınız.

[serhatcan]

s l m lar sayın bountr, Ledleri sipariş vereceğim ancak; öncelikle yanlış ya da eksik olmaması için sormak istiyorum sonuçta ta ebaylardan alacağız kırmızı ledler 660 nm olacak maviler 445 nm ile 460 nm olanlardan olacak diye yazmışssınız sayfanın başında. şimdi genel tecrübelerinize bakarak kırmızı mavi oranı ne olmalı? mavilerin nm değerleri ne olmalı? başkada eklemem gereken nm değerinde ya da farklı bir renkte led varmıdır?

[bountr]

Valla şimdilik benim yaptığım ışıklandırma fena değil gibi, aynısını deneyin derim. Ledler doğru, sipariş verebilirsiniz. Almışken 630 nm de alın birkaç tane.

[SAGEN]

Orijinal Mesaj Sahibi bountr

Büyüyorlar

Sayın BOUNTR;

Ürününüz hayırlı olsun umarım lezzetide bir o kadar güzel olur.

SAYGILARIMLA.

[kursun]

Orijinal Mesaj Sahibi bountr

Multimetre ile ledlerin voltajını ölçtüm az önce 34 volt çıkıyor. 34X1,4= 47,6 watt . 2 panel olduğuna göre neredeyse 100 wattlık bir aydınlatma oluyor. Daha önce de söylediğim gibi ışık miktarı neredeyse 2 kat arttı, sabit akım sürücü kullanmak en mantıklısı.

Sayın bountr. başından beri yazılarını takip ediyorum ve çok şey öğrendim
kafama takılan bir soru: 34 volt çıkış olduğunda led başına düşen voltaj
beşli grup seri olduğuna göre 2,2 voltu geçmez mi?.
ledlere ömür bakımından zararı olmaz mı?

[bountr]

Orijinal Mesaj Sahibi kursun

Sayın bountr. başından beri yazılarını takip ediyorum ve çok şey öğrendim
kafama takılan bir soru: 34 volt çıkış olduğunda led başına düşen voltaj
beşli grup seri olduğuna göre 2,2 voltu geçmez mi?.
ledlere ömür bakımından zararı olmaz mı?

Ledlerin bağlantısını değiştirdim ama, şu an 15li seri, 4 tane paralel bağlı durumda

[smnvrl]

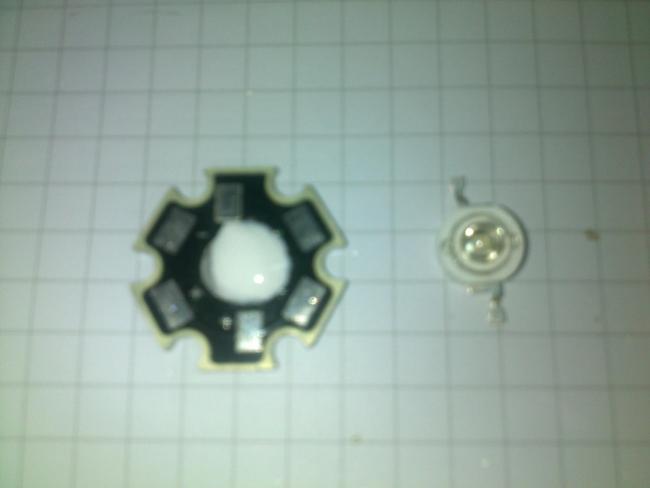

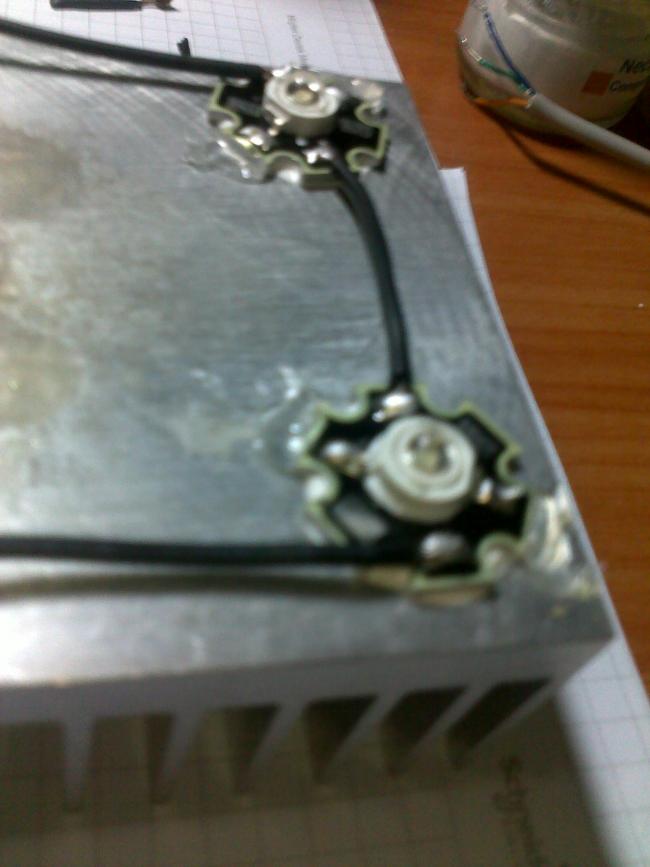

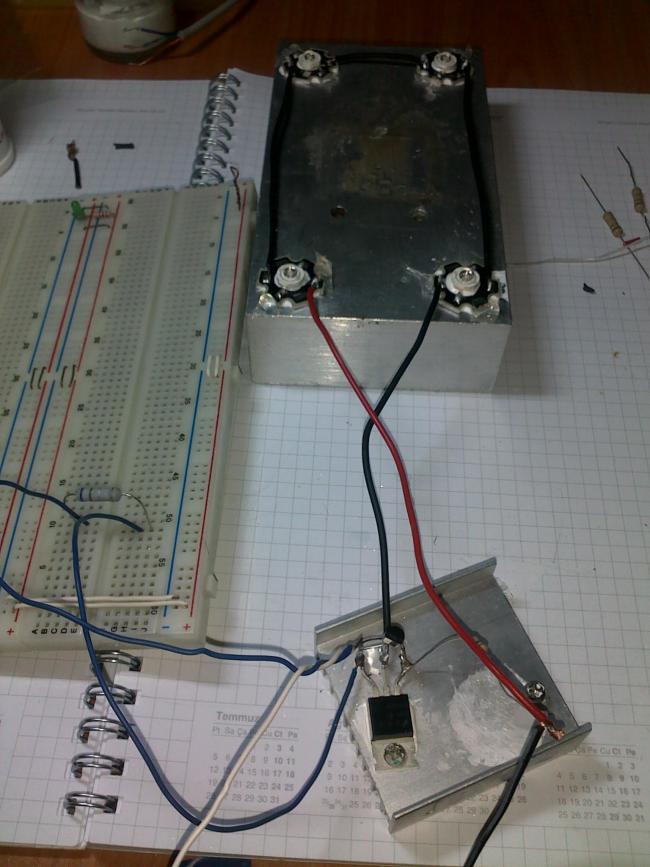

Evde yaptığım deneylerden bir tanesini paylaşayım istedim. İnstructables adlı internet sitesinde gördüğüm basit power led sürücünün denemesini yaptım.Tabi ledlerin termal macun sürüldükten sonra pcb ye lehimlenmesi ,arkasından soğutucu üzerine termal macun sürülerek konulması ve sıcak silikon ile sabitlenmesi işlemleri uygulandı. 3 watt 700 mA power ledlerden 4 adet kullanıldı.Devrenin güç kaynağı hariç maliyeti 3 tl olmuştur.

[bountr]

Tebrikler, güzel olmuş Osman Bey, acaba daha yüksek güçte çalışanı yapılabilir mi bu devrenin, mesela 30 watt gibi? Bir de sıcak silikon eriyebilir bence başka bir çözüm bulun, ışıkları ters çevirdiğiniz zaman tutmaz ledleri, termal yapıştırıcı ile yapıştırın.

[smnvrl]

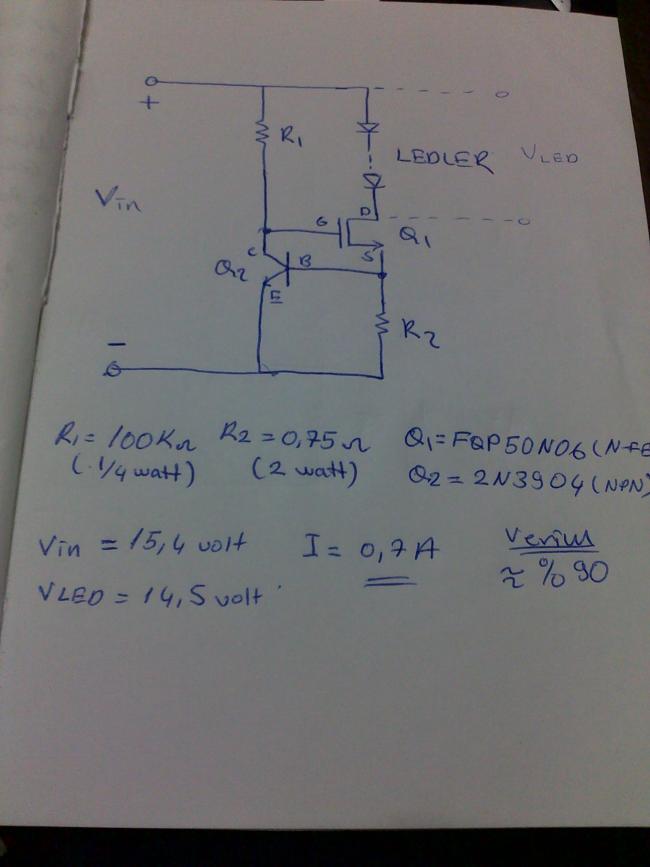

Devre gerçekten kullanışlı ve basit bir devre yapımı kolay. R2 direncinin değerine göre led üzerinden geçen akım sınırlanmaktadır. Eğer 1 watt led kullanacak iseniz R2=1.5- 2 ohm aralığında alabilirsiniz. Besleme voltajı , ledlerin seri haldeki toplam voltajından 1-2 volt fazla olmalıdır.(bu deneyim 3W 440nm Mavi ledler içindir)

[smnvrl]

Sn bountr ,
devredeki power mosfet 60 volt a kadar çalıştığı için teorik olarak 30 watt civarı yapmak mümkün İnstructable da yapımının mümkün olduğundan bahsediyor.Deneyelim görelim

[smnvrl]

Sn bountr,
Sıcak silikon konusunda haklısınız. Kesinlikle termal yapıştırıcı gerekli,soğutucu ile led in bağlantısı kesilirse ısıdan dolayı led yanacaktır.Değerli ledlerden bir tanesini bile kaybetmek istemem.

[SAGEN]

Orijinal Mesaj Sahibi smnvrl

Sn bountr,
Sıcak silikon konusunda haklısınız. Kesinlikle termal yapıştırıcı gerekli,soğutucu ile led in bağlantısı kesilirse ısıdan dolayı led yanacaktır.Değerli ledlerden bir tanesini bile kaybetmek istemem.

Osman bey sıcak silikon komusunda sayın BOUNTR haklı. Zira benimde tecrübelerimde sıcak silikonun yüksek sıcaklıkta erime yaptığı, erime olmasa bile (erime olması az ihtimal olsada var) yüksek sıcaklıklar nedeni ile silikona tutturulan materyalin ayrıldığını gözlemledim. Bu hususa dikkat edin lütfen.

SAYGILARIMLA.

[SAGEN]

Orijinal Mesaj Sahibi smnvrl

Evde yaptığım deneylerden bir tanesini paylaşayım istedim. İnstructables adlı internet sitesinde gördüğüm basit power led sürücünün denemesini yaptım.Tabi ledlerin termal macun sürüldükten sonra pcb ye lehimlenmesi ,arkasından soğutucu üzerine termal macun sürülerek konulması ve sıcak silikon ile sabitlenmesi işlemleri uygulandı. 3 watt 700 mA power ledlerden 4 adet kullanıldı.Devrenin güç kaynağı hariç maliyeti 3 tl olmuştur.

Osman bey oldukça sert bir ışık gibi görünüyor. Bu şekilde bile gözü oldukça alıyor.

SAYGILARIMLA.

[smnvrl]

Sn Sagen,

Tavsiyeleriniz için teşekkürler. Ebay üzerinden termal yapıştırıcı ve 660 nm kırmızı ledleri de almamla beraber aydınlatma kısmını bitireceğim.Resimdeki ledler 3 watt olduğu için toplamda 12 watt ışık gücü vermekte parlaklığı bu yüzden sanırım.

[SAGEN]

Orijinal Mesaj Sahibi smnvrl

sn sagen,

tavsiyeleriniz için teşekkürler. Ebay üzerinden termal yapıştırıcı ve 660 nm kırmızı ledleri de almamla beraber aydınlatma kısmını bitireceğim.resimdeki ledler 3 watt olduğu için toplamda 12 watt ışık gücü vermekte parlaklığı bu yüzden sanırım.

osman bey ben inanılmaz kararsız kaldım bu ışık konusunda ne yapacağım bilemiyorum.

[smnvrl]

Sn Sagen,

En güzeli bu ledlerden bir kaç çeşit alıp , farklı test ortamları oluşturup hangisinin bizim yetiştireceğimiz bitkiye faydalı olduğunu gelişimlerini gözlemleyerek test etmek,forumdaki arkadaşlarla karşılıklı test sistemleri oluşturur isek doğru sonucu daha rahat elde edebiliriz.

[serhatcan]

sl m lar termal yapıştırıcı dediğiniz bu oluyor heralde başka yerden temn etme imkanımız var mı acaba ?Arctic Silver Thermal Adhesive Two Part Adhesive | eBay

[SAGEN]

Orijinal Mesaj Sahibi smnvrl

Sn Sagen,

En güzeli bu ledlerden bir kaç çeşit alıp , farklı test ortamları oluşturup hangisinin bizim yetiştireceğimiz bitkiye faydalı olduğunu gelişimlerini gözlemleyerek test etmek,forumdaki arkadaşlarla karşılıklı test sistemleri oluşturur isek doğru sonucu daha rahat elde edebiliriz.

Osman Bey, bu yazdığınıza katılıyorum. Ben daha öncede yazmıştım hatırlarsanız. Sonuçları için birşeylerde yazmıştımancak takdir edersinizki daha çok erken net bir kanıya varmak için.
Ben normal 3 çipli şerit led ile bu çalışmayı yapmaktayım şu an. Mavi ve RGB led kullanıyorum. Mavi sürekli yanmakta ve RGB olan kırmızı mavi yani mor olarak yanmaktadır.

SAYGILARIMLA.

[SAGEN]

Orijinal Mesaj Sahibi serhatcan

sl m lar termal yapıştırıcı dediğiniz bu oluyor heralde başka yerden temn etme imkanımız var mı acaba ?Arctic Silver Thermal Adhesive Two Part Adhesive | eBay

Sayın SERHATCAN;

Termal macun VATAN bilgisayarda mevcut. Fiyatıda 10 TL (9,90 TL olmalıydı)yanlış hatırlamıyorsam.

SAYGILARIMLA.
