Led ışıklandırmalı bitki yetiştirme kabini yapımı

[ankafar]

Orijinal Mesaj Sahibi bountr

Çiçeği parçalar o fırça ya pamuklu çubukla denedim ama olmuyor.

fotodaki gibi yapın hafif hafif bir şey olmaz

[bountr]

Teşekkürler Sn Ankafar, deneyeceğim.

[Reytabu]

Daha önce ben de bir kabin yapacağımı söylemiştim. Sayın Bountr'un önerdiği ve sipariş ettiğim 3 watt 660 nm kırmızı , 445 nm mavi ve kızılötesi ledler ile 75 volt led sürücü elime ulaştı. Ledlerin soğutulmasını sağlamak için aliminyum profil kullanacağım. Bu maksatla bugün bir reklamcıdan 2 parça aliminyum profil aldım. Sağolsun herhangi bir ücret talep etmedi.

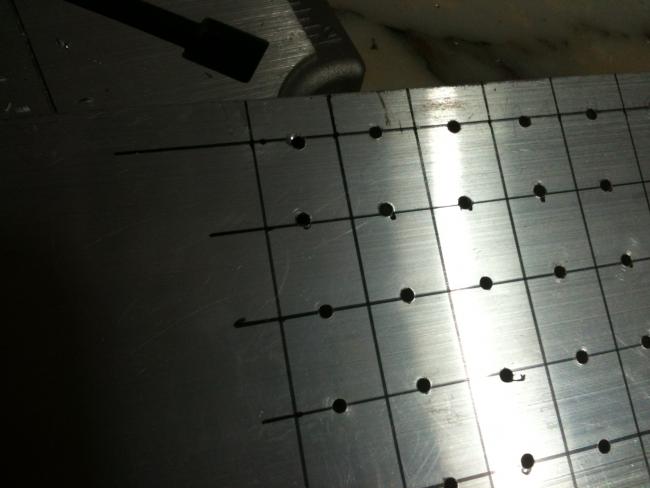

30 adet ledin levhaya yerleştirileceği ve vida ile sabitleneceği yerleri asetat kalemi ile işaretledim. Power ledleri sabitlemek için termal yapıştırıcı kullanmak istiyordum. Fakat termal yapıştırıcının bulunması zor ve pahalı olduğu için vazgeçip daha ucuz ve heryede bulunan termal macun ve vida ile sabitlemeye karar verdim.

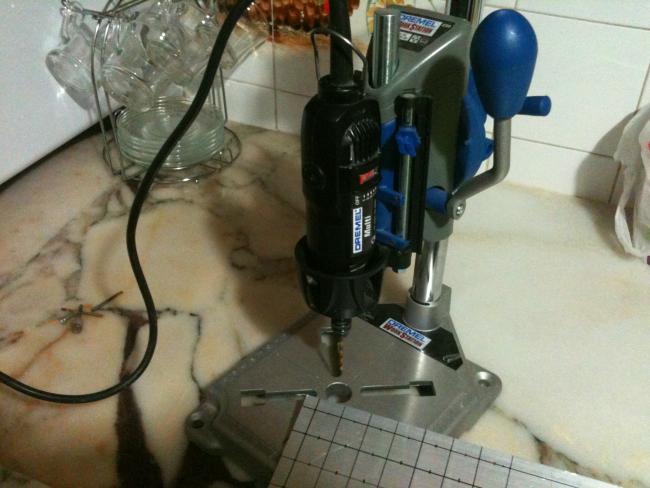

İşaretlediğim vida yerlerini mini matkap ile deldim.


Artık power ledler yerlerine montaja hazır.
Bu akşamlık bu kadar yeter. Yarın ledlerin montajı ve seri bağlama için lehimleme işlemi yapılacak.

[smtclk]

sn Reytabu sizin yapacağınız sistemin aynısını yapacağım.siparişleri verdim sanırım en fazla 1 ay sonra elime ulaşır.
sizi merakla takip ediyorum.

[bountr]

Arkadaşlar maalesef kavunlarda tozlaşma yapamadım, çiçekler dökülüyor. Her ne kadar istemesem de hormon kullanmayı düşünüyorum. Hangi tür ilaç ya da hormon kullanmam gerektiği konusunda yardımcı olursanız sevinirim. Öyle ya da böyle, bir kavun görmek istiyorum

[Reytabu]

Orijinal Mesaj Sahibi Reytabu

Daha önce ben de bir kabin yapacağımı söylemiştim. Sayın Bountr'un önerdiği ve sipariş ettiğim 3 watt 660 nm kırmızı , 445 nm mavi ve kızılötesi ledler ile 75 volt led sürücü elime ulaştı. Ledlerin soğutulmasını sağlamak için aliminyum profil kullanacağım. Bu maksatla bugün bir reklamcıdan 2 parça aliminyum profil aldım. Sağolsun herhangi bir ücret talep etmedi.

30 adet ledin levhaya yerleştirileceği ve vida ile sabitleneceği yerleri asetat kalemi ile işaretledim. Power ledleri sabitlemek için termal yapıştırıcı kullanmak istiyordum. Fakat termal yapıştırıcının bulunması zor ve pahalı olduğu için vazgeçip daha ucuz ve heryede bulunan termal macun ve vida ile sabitlemeye karar verdim.

İşaretlediğim vida yerlerini mini matkap ile deldim.


Artık power ledler yerlerine montaja hazır.
Bu akşamlık bu kadar yeter. Yarın ledlerin montajı ve seri bağlama için lehimleme işlemi yapılacak.

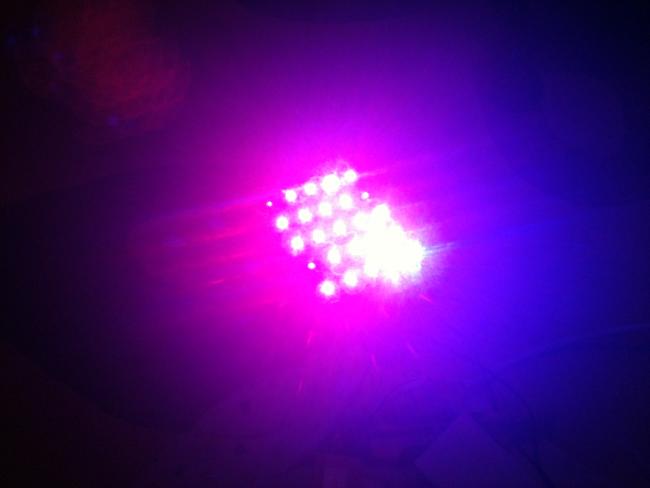

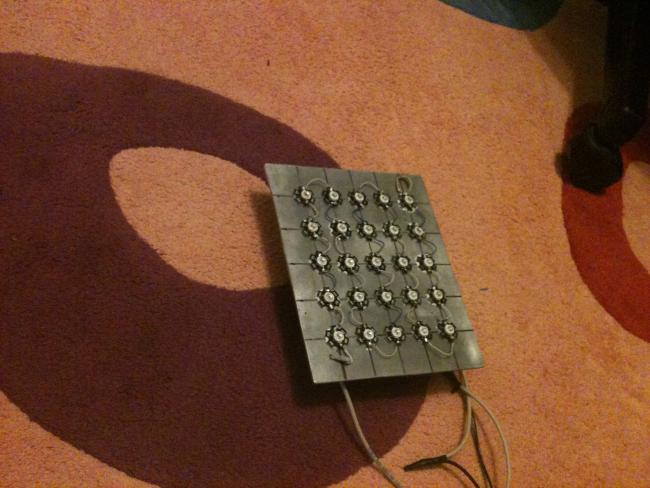

işlerimin yoğunluğu ve ledlerin montajında yaşadığım kısa devre ve ısınma sorununlarını nedeni ile geciken
lambayı nihayet tamamladım. 5 adet mavi, 3 adet kızılötesi 17 adet kırmızı olmak üzere toplam 25 led . Sayın Bountr'un led oranlarını uyguladım.

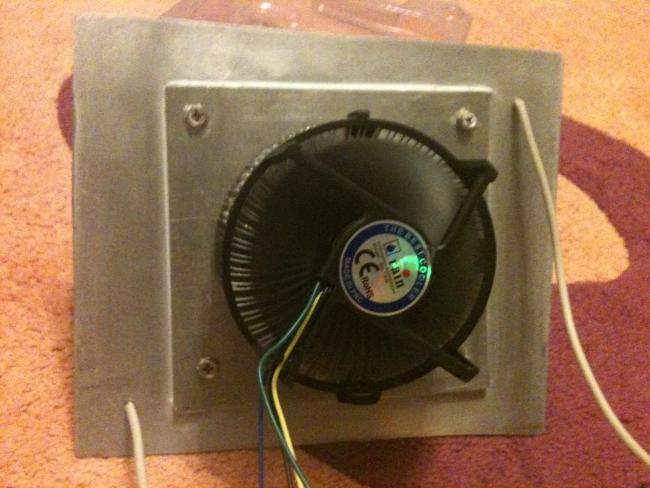

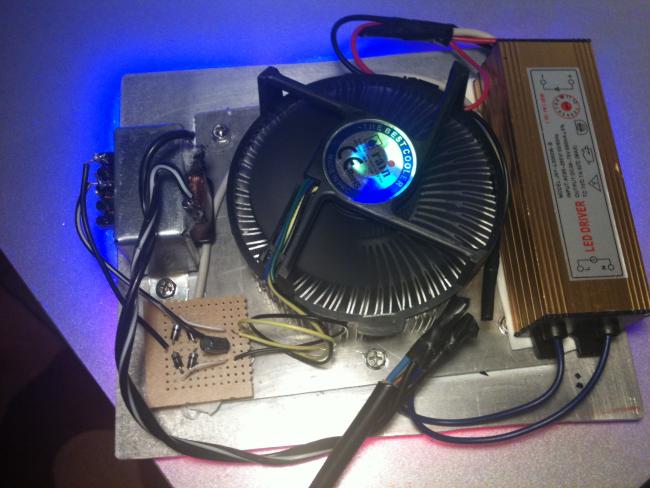

Isınma sorunu yaşamamak için bir adet fan ilave ederek lambanın sorunsuz ve hiç ısınmadan çalıştırmaya nihayet muvaffak oldum.

Artım kabin montajına geçebilirim.

[bountr]

Güzel olmuş Sn. Reytabu elinize sağlık 3 watt ledlerde ısınma sorunu daha fazla oluyor, acaba kaç ma'de kullanıyorsunuz ledleri?

[smnvrl]

Sn Reytabu,

Elinize sağlık gerçekten çok güzel işçilik olmuş. İnşallah kabinin bitmesi ile çok güzel bitkilerinizi de göreceğiz.

Son resminizde ledlerin bir kısmı daha fazla parlak çıkmış, parlak olanlar mavi ledler midir?

Saygılarımla.

[Reytabu]

Tesekkurler sayin bountr ve smnvrl
Driver 590 ma dan fazla surmuyor. İsinma buyuk sorun oldu. Fansiz kesinlikle kucuk ebatli sogutucuya cok sayida led olmuyor. Osman bey cok dikkatlisiniz parlak bolum mavi ledler.

[bountr]

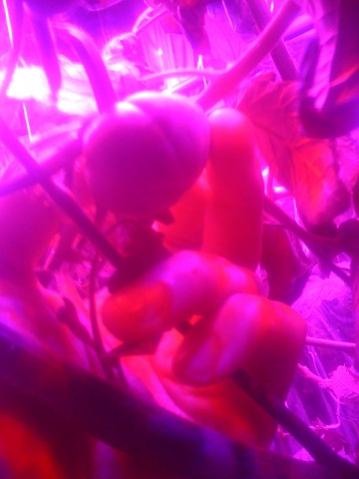

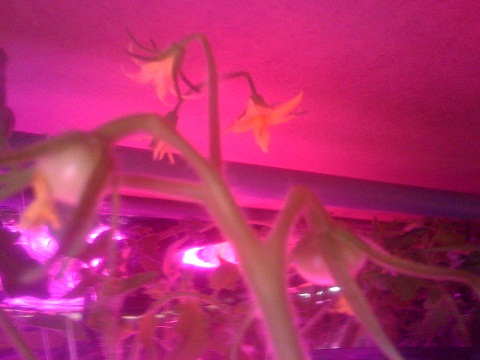

Domatesler meyve vermeye başladı, Sn Ankafar'ın verdiği taktikle tozlaştırmayı yaptım. Kavunlarda da şöyle bir şey farkettim, ilk çıkan çiçekler erkekmiş, dişi çiçekler sonra çıkmaya başladı, diplerinde meyve taslağıyla beraber, kulak çubuğuyla tozlaşmayı deneyeceğim.

[bountr]

Buarada kabinin içinde kımıldayacak yer yok kabini dibinden kesip yükseltmeyi düşünüyorum. Salatalıklar külleme yüzünden iyice eridiler gittiler ben de onları söküp yerlerine karpuz fidelerini koydum.

[bountr]

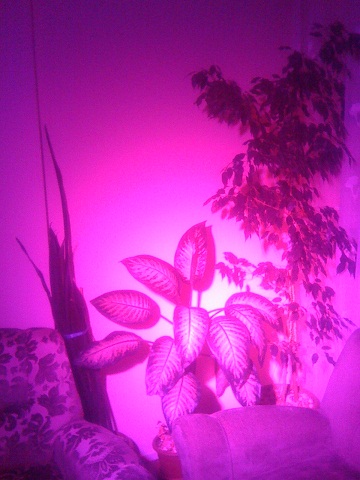

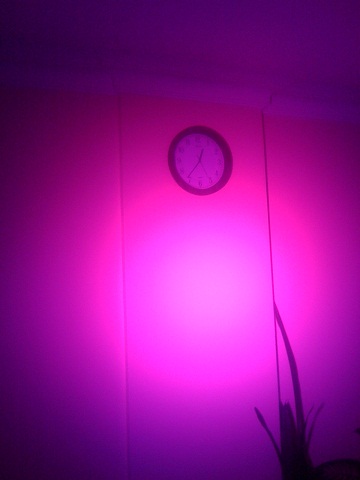

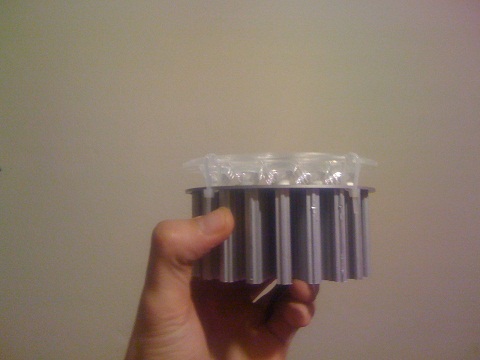

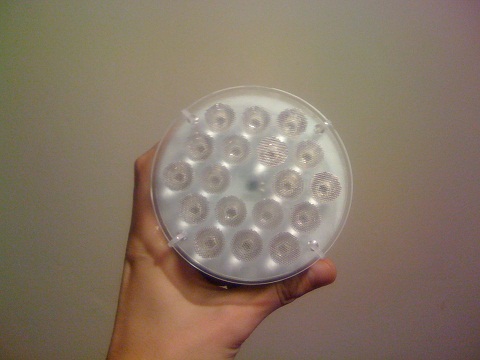

Bir abimiz için pencere önündeki bitkilerine ek aydınlatma olarak resimdeki gibi bir şey yaptım.

[Reytabu]

Sn bountr

Yaptiginiz yuvarlak lamba guzel bir dizayn olmus elinize saglik
Sogutucu ilginc duruyor siz mi dizayn ettiniz?
Bir de dikkatimi ceken su konu var; o kadar bitkiyi o kabine nasil sigdiriyorsunuz?

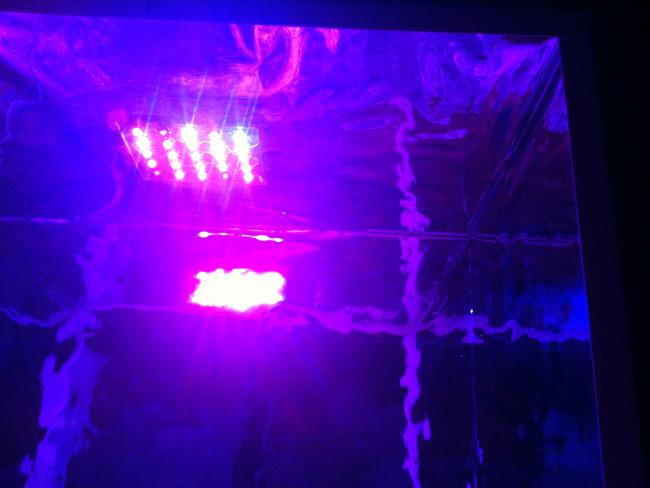

Ben de kabini tamamladim. Tohumlari cimlendirmeye baslayacagim. Isigi ne zaman vermeye baslayayim. Cimlenme asamasinda isik gerekmiyor bildigim kadariyla.
Birde henuz havandirma icin fan koymadim. 2 adet fan dusunuyorum. 1.si emici icindeki nemi emdirmek icin 2. de hava ufurucu diye tanimlayacagim yani iceriye hava uflesin diyorum. Siz ne dersiniz?

[smnvrl]

Sn Reytabu,

Fikrimi sorarsanız nem için ayrı temiz hava için ayrı fan kullanmaya gerek yok. Gerekçesi ise içerideki nemi dışarı atmak istediğinizde içerideki havayı dışarı atacaksınız, kabinin içindeki havanın dışarı çıkması için kabin içine hava girişi olması gerekir. Yani içerideki havayı çekip dışarı atmak ile dışarıdan içeri hava üflemek aynı şey olacaktır gibi geliyor bana. Şunu tavsiye edebilirim size, 1. fan içeride küçük esintiler oluştursun. diğer fan neme göre havalandırma yapsın .Bunlar nacizane görüşlerim denemedim.

Saygılarımla.

[Reytabu]

Orijinal Mesaj Sahibi smnvrl

Sn Reytabu,

Fikrimi sorarsanız nem için ayrı temiz hava için ayrı fan kullanmaya gerek yok. Gerekçesi ise içerideki nemi dışarı atmak istediğinizde içerideki havayı dışarı atacaksınız, kabinin içindeki havanın dışarı çıkması için kabin içine hava girişi olması gerekir. Yani içerideki havayı çekip dışarı atmak ile dışarıdan içeri hava üflemek aynı şey olacaktır gibi geliyor bana. Şunu tavsiye edebilirim size, 1. fan içeride küçük esintiler oluştursun. diğer fan neme göre havalandırma yapsın .Bunlar nacizane görüşlerim denemedim.

Saygılarımla.

Syn Smnvrl

1. Amacim fazla nemi emdirmek ; bunu da aspirator gibi emici ozellikte bir fan kullanmali diye dusunuyorum.
2.amacim da bahsettiginiz gibi iceriye hava ufleyerek bir nevi ruzgar olusturarak
Fideleri dogal ortama hazirlak idi.
Siz elektronikcisiniz ayni fani saga ve sola cevirerek emme ve ufleme yaptirilabilir mi?

[bountr]

Sn Reytabu, sisteminiz güzel olmuş güle güle kullanın ama bence sürücüyü ayrı bir yere koyabilirsiniz, kabinin üstüne falan, ledlerin sıcaklığı belki onu bozabilir kendisi de zaten ısı üretiyor. Ben soğutucu olarak yuvarlak alüminyum soğutucu kullandım, pcbnin üzerine yapıştırdım, çok aşırı ısınmıyor, elle tutulabilecek seviyede. Bitkileri küçükken koydum kabiğne, orada büyüdüler öylece sonradan sığdırmanın imkanı yok, iç içe geçmiş durumdalar. Yalnız sizin kabin biraz ufak gibi geldi bana, ne yetiştirmeyi düşünüyorsunuz?

[smnvrl]

Sn Reytabu,

Aynı fanı sağa veya sola döndürerek konumunu değiştirebilirsiniz. Örneğin oyuncak arabalarda dc motor ile ön tekerin konumu değiştirilir buna benzer mekanik aksam yapıp dc veya step motor ile rahatlıkla olur. Dc motorlarda kutupları değiştirdiğinizde dönme yönü de değişir ama bilgisayar fanına ters voltaj vermedim deneyip size bilgi vereyim.

Saygılarımla.

[bountr]

Fanı ters çevirince ters yönde çalışmış oluyor zaten normalde üflüyorken, ters çevirip takarsanız havayı emer.

[smnvrl]

Orijinal Mesaj Sahibi bountr

Fanı ters çevirince ters yönde çalışmış oluyor zaten normalde üflüyorken, ters çevirip takarsanız havayı emer.

Sn Bountr,

Doğru söze ne hacet .Haklısınız

Saygılarımla.

[Reytabu]

Orijinal Mesaj Sahibi bountr

Fanı ters çevirince ters yönde çalışmış oluyor zaten normalde üflüyorken, ters çevirip takarsanız havayı emer.

Sn Bountr

Kabinimin ölçüleri 50*80 taban ve 60 cm. yükseklik. Yüksekliği fazla tutmadım çünkü sadece sebze fidesi yetiştireceğim. Fideler büyüyüp don tehlikesi kalmayınca bahçeye dikeceğim.

Led sürücüyü ledlerin üstüne kabin derli toplu osun diye monte ettim.
Fanla soğutma olduğundan alüminyum levha fazla ısınmıyor . 4 saat çalıştırdıktan sonra hem alüminyum sogutucuyu hem de driver' ı kontrol ettim.
35 C civarı bir sıcaklık vardı. Onun da fazla bir zararı olmaz diye düşünüyorum.

Fanı ters yönde çevirme sorumu herhalde yanlış anladınız..

Ben ısı ve nem sensörü ile nemi ve ısıyı ölçerek nemin belli seviyeyi aşınca kabindeki nemi emdirmeyi, yine programda belirleyeceğim koşullar oluştuğunda da içeriye hava üfletmek istiyorum. Bu işlemi tek bir fan monte edip fanı sağa ve sola döndürerek (sn SMNVRL un oyuncak araba motorunda bahsettiği gibi) yapabilirmiyim diye sormuştum. Fanı ters çevirerek takmayı kastetmemiştim

Saygılarımla

[kursun]

sayın reytabu, üç adet doğru akımla çalışan fanda deneme yaptım, ikisi 12 volt biri 24 volt.
(10 cmx 10 cm kare fan ) her üçü de ters yöne dönmüyor. bilgilerinize.

[bountr]

Fanlar ucuz, 4-5 liraya satıyorlar, 2 tane takın biri içeri üflesin diğeri dışarı.

[smnvrl]

Sn Kursun,

Fanların içine ters voltajda çalışmasın diye "diyot" konulmuş olabilir, bunun sebebi de fanın pervanelerinin kıvrımlarının tek yönde havayı iletmeye uygun olduğu içindir . Ama dc motor diye tabir ettiğimiz çoğu motor kutupları değiştirilip voltaj uygulanırsa terse döner.

Saygılarımla.

[Reytabu]

Orijinal Mesaj Sahibi kursun

sayın reytabu, üç adet doğru akımla çalışan fanda deneme yaptım, ikisi 12 volt biri 24 volt.
(10 cmx 10 cm kare fan ) her üçü de ters yöne dönmüyor. bilgilerinize.

Denemeniz için teşekkürler Sn Kurşun

Fanı bir ters bir düz döndürmek fikri hoş geliyordu ama şimdilik olmayacak.
Sn SMNVRL nin dediği gibi diyotla ters bağlama engellenmiş olmalı. Aslında ters dönmesi lazım. Sn bountr un dediği gibi ucuz 2 fan alıp birini düz birini ters bağlayacağım.

Sn smnvrl 2 adet fan, 1 adet ısıtıcı, 1 adet lamba, 1 adet ısı-nem sensörü ve 1 lcd ekran ve saat entegresi ve harici osilatör için elimde mevcut olan16f876 uygun mu sizce?

[smnvrl]

Sn reytabu,

16f876 (Microchip) hayli hayli yetecektir size. Pic in içindeki dahili osilatör ile günlük 1-2 sn lik sapmalarla aydınlatma ve havalandırma zamanlarını ayarlayabilirsiniz. LCD ekranda da güncel değerler görülmesi güzel olur ,birde menü programı yazarsanız set değerlerini devre üzerinden girersiniz ki bence o zaman tadından yenmez.Elinizdeki malzemeler kafi bir iki direnç , transistör ve röle ile çok güzel bir sistem olacağını düşünüyorum.

başarılar dilerim .
saygılarımla.

[serhatcan]

Orijinal Mesaj Sahibi bountr

Büyüyorlar

****** hayırlı olsun sayın bountr. Salatalıklar için herhangi bir tozlaşma işlemi yaptınız mı ? yoksa tozlaşmaya gerek yok mu

[bountr]

Orijinal Mesaj Sahibi serhatcan

****** hayırlı olsun sayın bountr. Salatalıklar için herhangi bir tozlaşma işlemi yaptınız mı ? yoksa tozlaşmaya gerek yok mu

Salatalıklar çekirdeksiz türdendi, çiçeklerin hepsi dişi idi ve tozlaşmaya gerek olmayan türdendi.

[smtclk]

bende 50w bir lamba yaptım 3w led kullanarak fotorafları bitkiler için yapay ışık başlığında paylaşıcam.
sn bountr 100wlık yeni bir lamba yapmayı düşünüyorum bunun icin dalga boyu ceşidini artırmayı düşünüyorum.
kalitesi yüksek led grow lambalarını incelediğimde 660nm dışında 630nm'de kullanıyorlar
bakın mesela 8 band'lık bir lambanın nm değerleri
Spectrum of Light: 430~440nm, 450~475nm 620~630nm, 650~660nm, and white
hatta 12 band'lık led lambaları bile var.
bu lambalarla bizim yaptığım lamba arasında cok fark varmıdır?
sizce eksiksiz ve tam verim alabilmek icin hangi dalga boylarını kullanmak lazım.

[bountr]

12 bandlık bir lamba biraz geyiktir bence, o kadar spectrum yapana kadar beyaz led kullanırsınız olur biter, kasmaya gerek yok zaten beyaz renkte her renk vardır. Fotosentezde ana unsur 660 nmdir, 630, 445, 460 kullanabilirsiniz.

[sihirbaz21]

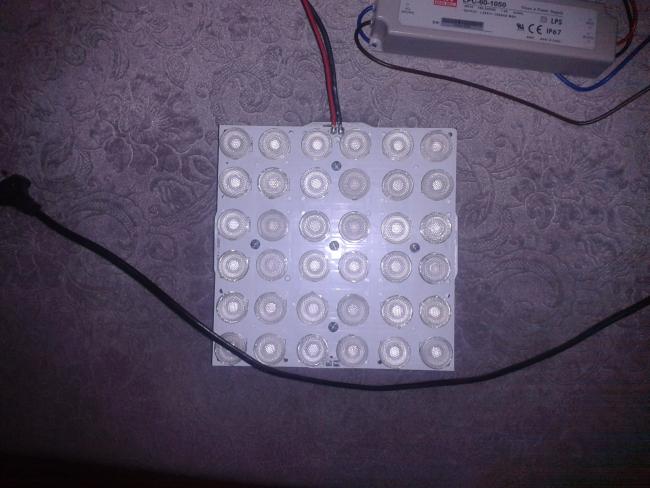

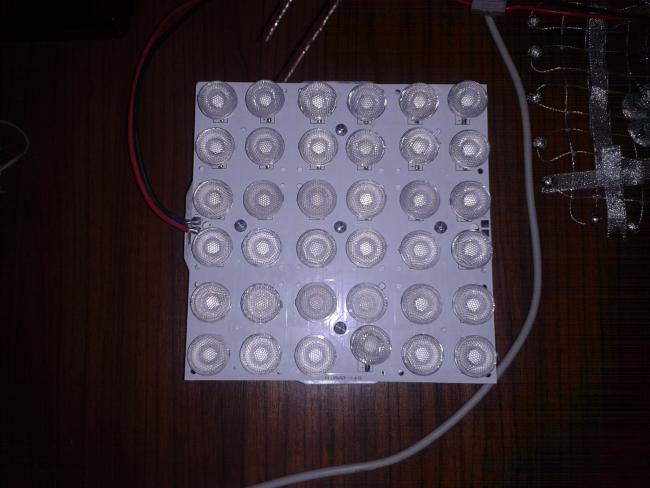

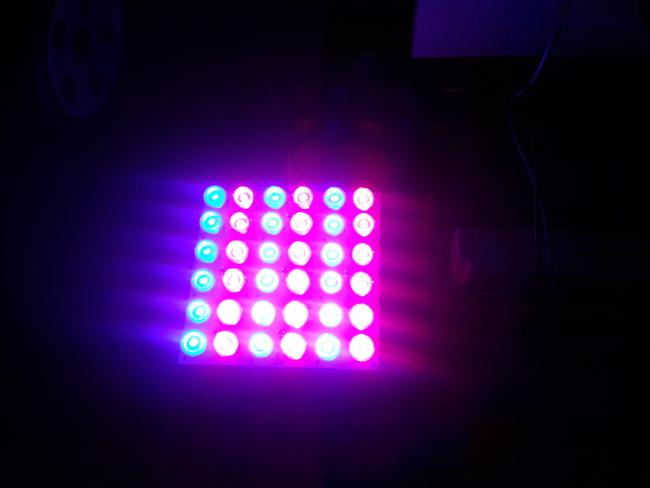

Bende ağaçlar.net te bazı arkadaşların vermiş olduğu bilgi üzerine secol elektronik'e ekteki fotodaki sistemi yaptırdım.Ürünü verimlilik olarak bilemem ama malzeme ve kalite olarak dört dörtlük olduğunu söyleyebilirim.Verimliliğini de ilk fideleri yetiştirmeye başladığımda yazarım artık.

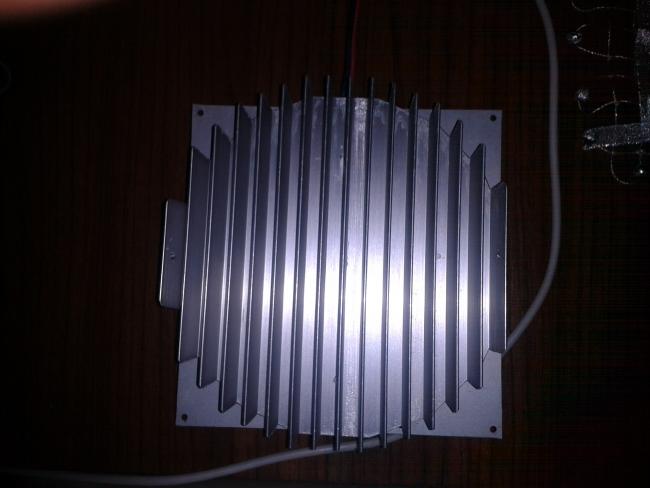

Secol High Power LED Manufacturer - Yerli Power LED üreticisi 36 ledli.18 kırmızı 18 mavi. 36-40 watt gücünde. 1 watlık power ledler, aluminyum pcb, aluminyum soğutucu, led driveri tüm set 150 tl yi buldu.
