Sn Sagen,

Bilmediğimiz bir yerden bilmediğimiz biri tarafından gönderildiği için ve markalı ürün olmadığı için benimde içimde şüpheler var. Şimdilik, power led nasıldır nasıl çalıştırılmalı avantajı dezavantajı vs.. kısımlarını gözlemliyorum. Örneğin iş yerimdeki power ledleri 780 mA da çalıştırıyorum evdekiler 630 mA da, bakalım zamanla bozulmalar olacak mı? Kararlı bir sistem yaptıktan sonra bu power ledlerin dalga boyunu ölçme yolunu arayacağım, daha sonra benzer sistemler kurup farklı dalga boylarının bitki gelişimleri üzerine olan etkisini bende test etmek istiyorum.

Saygılarımla.

[ankafar]

Dalga boyları ile ilgili nasıl bir şüphe/düşünce var içinizde acaba?

[smnvrl]

Orijinal Mesaj Sahibi ankafar

Dalga boyları ile ilgili nasıl bir şüphe/düşünce var içinizde acaba?

Gerçekten de belirttikleri dalga boylarında mı? örneğin mavi olan 440nm diyor ama 445 nm mi ?

Biz doğru olduğunu varsayıp deney yapıyoruz ama ya doğru değilse ?

Saygılarımla.

[ankafar]

Orijinal Mesaj Sahibi smnvrl

Gerçekten de belirttikleri dalga boylarında mı? örneğin mavi olan 440nm diyor ama 445 nm mi ?

Biz doğru olduğunu varsayıp deney yapıyoruz ama ya doğru değilse ?

Saygılarımla.

Dalga boyunda çok büyük bir sorun olacağını zannetmiyorum açıkçası en iyi dalga boyları bitki büyütmede kullanılacak ledler için 630nm, 660nm, 430nm, 460nm ve beyazdır. (440 ile 445 arasında bu ölçekteki bir sistemde o kadar sorun olacağını zannetmem)

Bence asıl düşünülmesi gereken burada yeterli ışık şiddetini sağlayıp sağlayamadığı. Gayet güzel bir yolda gidiyorsunuz ilgiyle takip ediyoruz.

Kullanılan dalga boyları için güzel bir örnek bu arada

[smnvrl]

Sn anfakar,

Sorun şu ki tam olarak hangi dalga boyunun bitkiye en fazla yararlı olduğu konusunda bir fikir birliği yok. Satış yapan kişiler farklı kombinasyonlar denemiş 630 nm nin daha yararlı olduğunu söyleyende var 660 nm nin de, o yüzden ki test yapmak lüzumlu diye düşünüyorum. Işık şiddeti kısmına katılıyorum bununda test edilmesi gerekli .

Saygılarımla.

[ankafar]

Orijinal Mesaj Sahibi smnvrl

Sn anfakar,

Sorun şu ki tam olarak hangi dalga boyunun bitkiye en fazla yararlı olduğu konusunda bir fikir birliği yok. Satış yapan kişiler farklı kombinasyonlar denemiş 630 nm nin daha yararlı olduğunu söyleyende var 660 nm nin de.

Enteresan zira hangi dalga boylarının işe yarıyacağı açık aslında bu konuda fikir birliği olmaması garip.

Klorofil a 430 ve 664, Klorofil b 460 647 de en fazla absorbe eder. bu dört değere yakın değerlerin kullanılması bu sebeple en uygunudur.

[smnvrl]

Sn anfakar,

Dediğiniz dalga boyları aynen doğru, o dalga boylarına göre olan klorofil a ve b etkinliklerini gösteren grafiği bende inceledim, ama internette hazır led lamba satanlar farklı farklı ürünler ortaya çıkarmış.

90w LED UFO Comparison 400w HPS - YouTube

bu videoda ise farklı bir karşılaştırma yapılmış. bunlar da kafamı karıştırıyor nitekim.

Saygılarımla.

[ankafar]

Orijinal Mesaj Sahibi smnvrl

Sn anfakar,

Dediğiniz dalga boyları aynen doğru, o dalga boylarına göre olan klorofil a ve b etkinliklerini gösteren grafiği bende inceledim, ama internette hazır led lamba satanlar farklı farklı ürünler ortaya çıkarmış.

bu videoda ise farklı bir karşılaştırma yapılmış. bunlar da kafamı karıştırıyor nitekim.

Saygılarımla.

Bu videoyu lütfen umursamayın çok hatalar var,
1)yalnızca tek led 2 led 3 led ve hps karşılaştırması yapılmış
2)kutularda yalnızca 1 bitki var istatislik anlamında yetersiz zira en az 30 bitki olması gerekir
3)kutular yan yana kenarda olan kutular daha iyi hava almış olabilir
4)bitkiler genetik yapı olarak farklı aynı zamanda klonlanmış bitki kullanılması gerekirdi.

Zaten sadece 630/660nmde yapılmış deney ki o en ideal led değerleri arasında mevcut. 630 mu 660 mı derseniz 660 çünkü daha fazla absorbe olur.

[smnvrl]

Evde baktığım domates fide min bir fotoğrafı daha(saksıdaki 2 domates fidesini kökledim, saksı ya 3 fide fazla olacağı düşüncesi ile )

[smnvrl]

Gelişimlerini paylaşmaya devam ediyorum
Sizce şaşırtma yapmanın zamanı gelmiş mi ?

[smnvrl]

Arkadaşlar sabırsızlığım yüzünden, cevabın gelmesini beklemeden fidelerime şaşırtma işlemi uyguladım inşallah doğru zamanda yapmışımdır.

[ankafar]

4. yapraklar çıkmış gibi sorun olmaz. Kullandığınız domates türüne göre bambu çubuklarla destek vermek isteyebilirsiniz yalnızca

[smnvrl]

Sn Casper1,

Yapmak isterseniz yazılımı ben size yollarım ama pic programlayıcı olması lazım mikrodenetleyiciye programı yüklemek için. Eğer biraz daha bekleyebilirseniz devrenin doğru ve kararlı çalıştığına kanaat getirdikten sonra malzeme parasına ben yapıp size yollarım. Buradaki maksadım siz çalıştırır iken arıza yapmaması yanlış ölçümde bulunmaması. Sonuçta zarara uğramanızı istemem.

Saygılarımla.

[casper1]

tamamdır bekliyeceğim birde bende ısı ve nem ölçer var çok kulanışlı birşey ucuzda,
sizin yapmış olduğunuz devre bu alete adapte edilebilir mi? Çok şey istedim herhalde
TH06OH İç Dış Ortam Sıcaklık ve Nem Ölçer - Cihaz Pazarı

[smnvrl]

Orijinal Mesaj Sahibi casper1

tamamdır bekliyeceğim birde bende ısı ve nem ölçer var çok kulanışlı birşey ucuzda,
sizin yapmış olduğunuz devre bu alete adapte edilebilir mi? Çok şey istedim herhalde
TH06OH İç Dış Ortam Sıcaklık ve Nem Ölçer - Cihaz Pazarı

Sn Casper1,

Bu cihazdan bende yok kullanmadım. Ama max ve min ayarları üzerinden yapılıyor ve bu değerler arasında çıkış veriyor ise bu cihazı ölçüm için kullanıp fanları başka bir devre ile kontrol edebiliriz.

Saygılarımla.

[smnvrl]

Sn casper1,

Linkini verdiğiniz ürünü üretici firmasına kadar araştırdım. Bunu yapmamın sebebi aklıma takılan soruydu.
Bizim türkiyede ki sitelerde nem ölçüm doğruluğunu %1 olarak yazıyorlar ama bu bir kandırmaca

TH06OH, dual termperature & humidity thermometer - TradeAsia Global Suppliers - Asia

Sitesinde yazılanları incelerseniz %5 hata payının olduğunu göstermektedir. %1 diye tabir edilen ise ekranda sizin gördüğünüz değerlerin 1 er 1 er artacağına işarettir. Bu yüzden hasas nem ayarı gereken yerlerde hassas nem sensörü kullanmak gerekmektedir.

Saygılarımla.

[casper1]

bu hata payı olayını anlamadım mesela gerçeği ile hatalı olan arasındaki derece farkı 5 mi mesela 20 C derece ile 25 C derece gibi mi .Nem 70 iken 75 gibi mi ?

[smnvrl]

Orijinal Mesaj Sahibi casper1

bu hata payı olayını anlamadım mesela gerçeği ile hatalı olan arasındaki derece farkı 5 mi mesela 20 C derece ile 25 C derece gibi mi .Nem 70 iken 75 gibi mi ?

Sn Casper1;

Gerçek nem değeri %70 iken cihaz %65 de ölçebilir %75 de ama en fazla %5 kadar yanılabilir. Sizin dediğiniz cihazda %5 yanılma payına sahip.

Saygılarımla.

[redrua]

Elimde Çinlilerin ve Japonların ortak çalışması olan LED ler kullanarak domates fidesi yetiştirme üzerinde yaptıkları bir deneyin makalesi var. Yazım dili ingilizce. Makale adı " "Regulation of the growth and photosynthesis of cherry tomato seedlings by different light irradiations of light emitting diodes (LED)" anahtar kelimeler "Light-emitting diode (LED), light quality, cherry tomato, growth, photosynthetic characteristics."

İsteyen olursa mail adresinizi gönderirseniz gönderirim. yaklaşık 8 sayfalaık bir makale. Tercüme etmeye başladım ama biraz yavaş gidiyor. Tercüme bitince isteyene tercümesinide gönderebilirim.

[smnvrl]

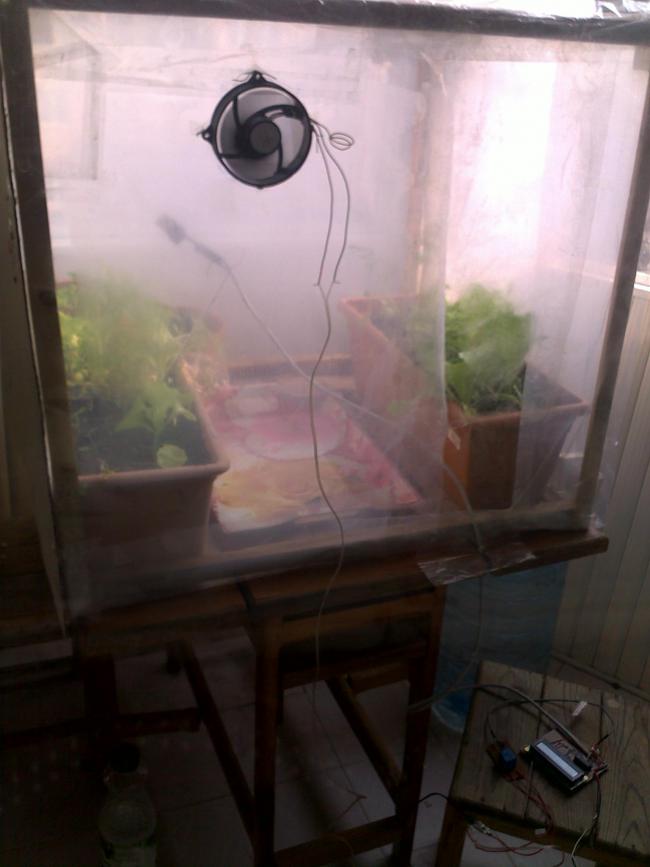

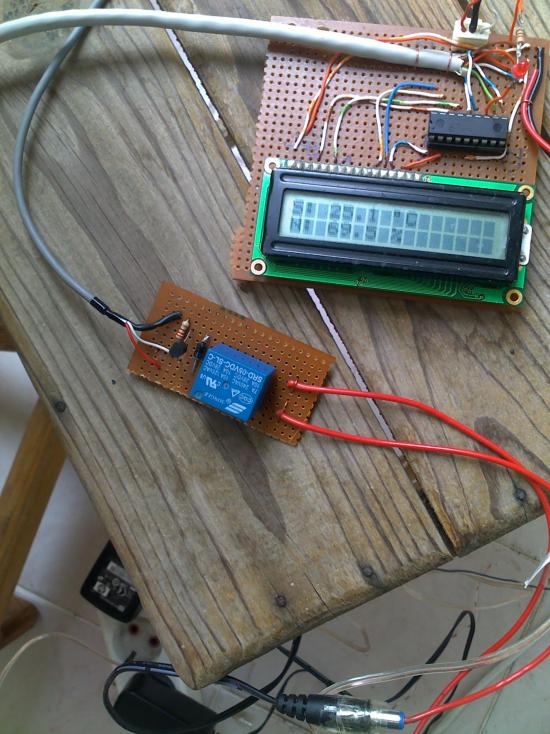

Bu sistemde daha önceden mini sera olarak tasarladığım 65x65x65 bir naylon ile kapatılmış bir küp kullandım.Kudret hocamın da yönlendirmesi ile küpün bir yüzeyi üzerine fan yerleştirip, başka bir yüzünde havanın çıkması için bir delik açtım. İçerideki nemin %71 i geçmemesi için mikrodenetleyicinin içine yazılımını yaptım. Nem %71 ye gelirse fan çalışıyor içeri hava basıyor nem değeri %70 e düşünceye kadar devam ediyor .% 69.9 olduğunda fan devre dışı kalıyor. Tabi seranın içerisine bir kap içerisinde su koyduğum için nem tekrar yükselmeye başlıyor %71 ye geldiğinde tekrar fan çalışıyor %70 in altına düşünce durarak bu işlem sürekli tekrarlanıyor. %1 lik tolerans benim tarafımdan yazılımla belirlenmiştir %0.1 hassasiyete kadar yazılımla fanın çalışma /durma değerleri ayarlanabilir.

not:sera içerisindeki marulları da paylaşayım istedim nacizane .

Saygılarımla.

[vetman996]

Sevgili Hemşerim merhaba, deneme seramızın ısı nem kontrol otomasyon sistemine ihtiyacı var. siz doğru yoldasınız ve daha büyük serada denemeyi isterseniz seramız hizmetinizde olacaktır. havalar ısındığında fan sistemini devreye almamız gerekiyor. selamlar... saygılar...

[smnvrl]

Orijinal Mesaj Sahibi vetman996

Sevgili Hemşerim merhaba, deneme seramızın ısı nem kontrol otomasyon sistemine ihtiyacı var. siz doğru yoldasınız ve daha büyük serada denemeyi isterseniz seramız hizmetinizde olacaktır. havalar ısındığında fan sistemini devreye almamız gerekiyor. selamlar... saygılar...

Sn vetman996,

Hobi olarak denemeye başladık, biraz daha geliştirip bir cihaz haline gelirse sizin seranızda çalışmasını görmek beni daha mutlu edecektir. Zamanı geldiğinde deneyelim sizinle.

Açıkçası şimdiden aklıma takılan bazı sorular var . sera da havalandırma nasıl olmalı ? sera büyüklüğüne göre fan adeti ve gücü ne olmalıdır? Üstadlarımız yardımcı olurlar ise yapacağımız denemenin başarılı olma ihtimali artar.

Saygılarımla.

[casper1]

deneme seranızda mikro denetleyici güzel çalıştığına göre herhalde serada da çalışır.elinize sağlık aranan kan bulundu

[vetman996]

Sn smnvrl,
Üstadlar size daha iyisini anlatacaktır umarım. biz deneme seramıza her tünele 0.5 Hp lik fan montesi düşünüyoruz. yani 2 adet fan koyacağız. çilek aşırı ısya duyarlı olduğuna göre belli ısının üzerine çıktığında fanın devreye girmesi gerekiyor. aynı şekilde nem yükseldiğinde de fanın devreye girmesi için devre hazırlamak sizin için fazla zor olmasa gerekir. selamlar... saygılar...

[casper1]

sayın vetman ,fan için araştırma yaptınız mı acaba

[smnvrl]

Orijinal Mesaj Sahibi casper1

sayın vetman ,fan için araştırma yaptınız mı acaba

Sn vetman996,

Casper1 in de sorduğu üzere, nasıl bir fan kullanmayı düşünüyorsunuz? Mümkünse ürünün linkini paylaşabilir misiniz ? Uygulama örneği varsa bize fikir verecektir.

Saygılarımla.

[smnvrl]

İş yerindeki domateslerin gelişimi

[vetman996]

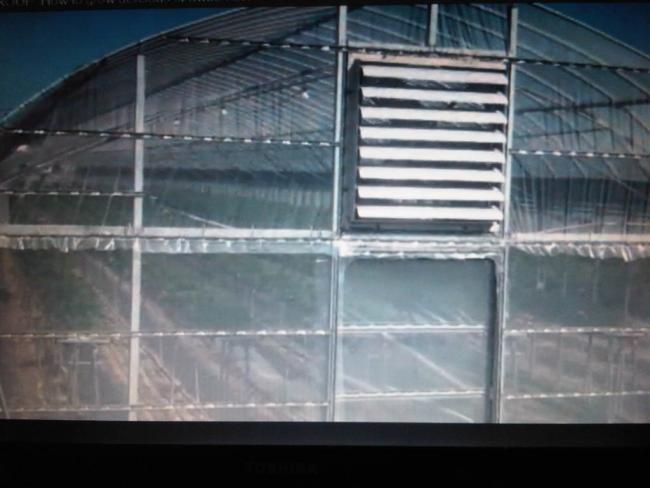

Sayın smnvrl merhaba, deneme seramıza aşağıdaki resimdeki gibi fan monte etmeyi düşünüyoruz. çalışmalarınızı buna göre yapabilirsiniz. selamlar... saygılar...

[smnvrl]

Sıcaklık ve nem kontrol devresine basit bir menü yapısı eklenmiştir. Sıcaklık ve nemin alt ve üst limit değerleri kullanıcı tarafından cihaz çalışırken değiştirilebilmektedir.Bir kaç yazılımsal eklenti den sonra cihaza tamam diyeceğiz inşallah.

[SAGEN]

Orijinal Mesaj Sahibi smnvrl

Sıcaklık ve nem kontrol devresine basit bir menü yapısı eklenmiştir. Sıcaklık ve nemin alt ve üst limit değerleri kullanıcı tarafından cihaz çalışırken değiştirilebilmektedir.Bir kaç yazılımsal eklenti den sonra cihaza tamam diyeceğiz inşallah.

Osman arkadaşım yine döktürmüşsün ellerine sağlık. Menü ekleme fikri çok daha işlevsel hale getirmiş devreyi. Duruma göre sıcaklık ve nem değerlerini değiştirmek gerekebilir. Özellikle yaz kış arasındaki farkları ve bu değerlerin bitkiler üzerindeki etkilerini düşünürsek...

SAYGILARIMMLA.
