Topraksız Tarım Kontrol Sistemleri

[İsmail Karagülle]

Daha önce yapılmışları karalamadan , kimseye sataşmadan , sonunda küstürmeden de iyi şeyler yapılabiliyormuş. Tebrikler . Çalışmalarınızda başarılar diler, sağlıcakla kalmanızı temenni ederim .

[Potasyum]

DOKUNMATIK Lcd ekranli calismamin orjinal kodu burda ben sadece modifiye ettim yani seraya uyum saglattim.yapmak isteyen varsa buyrun link burda...

Downloads - jarduino-aquarium-controller - Jarduino Aquarium Controller v1.2 - Google Project Hosting


Buda daha ucuz ve kullanisli olani sadece mega 2560 ve ethernet shield gerisi web.yaza dogru seraya adapte edicem ph,co2 ve ec ,zamanli svic.filan..


web controled room enviro (arduino mega 2560) - YouTube

[smnvrl]

Sn Potasyum;

Çalışmalarınızı ilgi ile takip ediyorum. Çok güzel bir sistem yaptınız. Yaptıklarınızı gördükçe bende Arduino ya mı geçiş yapsam diye düşünmüyor değilim. Çalışmalarınızda başarılar ve kolaylıklar diliyorum.

Saygılarımla.

[Potasyum]

Selam
Degerli smnvrl.

Size tavsiyem olur arduinoya gecmeniz basit,kullanisli,kolay,tak,cikar,dizayni guzel,hizli degil,yavasta degil,bu tip kontrollerde super.

Bu arada ;

https://cosm.com/feeds/105238


Yapistirdigim link oturma odasindaki nem ve isi datalarini okumak amacli,nem ve isi sensorleri : odadaki cam kenari(cama cok yakin) ,kapi kenari ve oturma odasindaki buyuk koltugun ustunde durmakta. Linkteki cosm.com dan sensorlerin datalarini grafiksel olarak okuyabilirsiniz.Bu su anlik deneme amacli,....?

Bu arda linkteki sayfamda Kontainerlari goz ardi etmeyin onlar aktif degil,.!=, Ultrasonik sensorleri bekliyorum.?!

sayfadaki ;


Humidity >>> cam kenarindaki nem duzeyi....
Humidity1 >>Koltugun usundeki yani oda ici nem duzeyi..
Temp1 >>>>kapi agzi isi duyeyi...
Temprature>>cam icerideki kenar isi duzeyi......
Temprature1>>oda ici isi duzeyi.....

Su anlik..

[smnvrl]

Sn potasyum,

Verdiğiniz link i inceledim. Çok güzel olmuş elinize sağlık. Elimdeki programlayıcı ve dokümantasyon microchip e uygun olduğu için bunu değiştirmek biraz zaman alacak sanırım, şimdilik pic e devam edeceğim. Web arayüz kısmı hakkında hiç çalışma yapmadım böyle bir çalışma yapar isem tecrübelerinizden faydalanmak isterim. Çalışmalarınızda başarılar dilerim.

Saygılarımla.

[Potasyum]

Grafik sayfasi

Grafik bolumu - YouTube

[Mustafa_cmbz]

Orijinal Mesaj Sahibi Potasyum

Temp1 >>>>kapi agzi isi duyeyi...l]

Bu kapı agzındaki ısıyı ölçmenin neye faydası var?Bunu nerede kullanıyorsunuz neye göre değerlendirip elde edilen veriler ile neyi kontrol ediyorsunuz?

[Potasyum]

Orijinal Mesaj Sahibi Mustafa_cmbz

Bu kapı agzındaki ısıyı ölçmenin neye faydası var?Bunu nerede kullanıyorsunuz neye göre değerlendirip elde edilen veriler ile neyi kontrol ediyorsunuz?

Selam Sayin Mustafa_cmbz

O sensor aslinda suyun sicakligini olcecek ve kontrol edecek.Projem ile oturma odasinda ugrastigim icin sensoru bulundugu yerin durumuna gore adlandirdim.Sonucta sadece anakarti kullaniyorum fazla yer kaplamiyor.

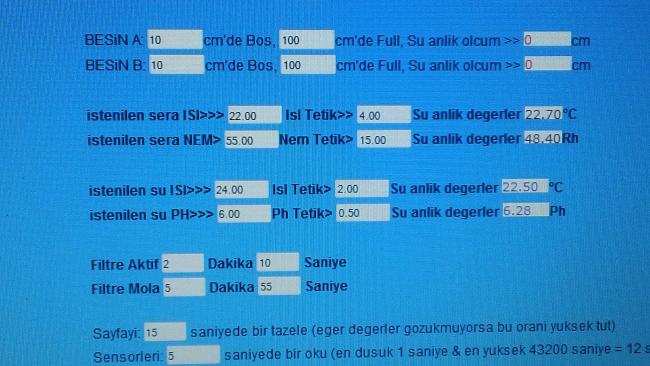

Su anki hali bu...Web control pages uptaded - YouTube , bir kac degisiklik yaptim.Fazla zamanim olmadigi icin ugrasamiyorum fazla.Umarim ortaya guzel birsey cikaririm isin sonunda ?? )Buda cosm.com grafik data bilgileri https://cosm.com/feeds/105238/ Bazen ofline calisiyorum..

Kalin saglicakla.

[vetman996]

Orijinal Mesaj Sahibi Potasyum

...

Su anki hali bu...Web control pages uptaded - YouTube , bir kac degisiklik yaptim.Fazla zamanim olmadigi icin ugrasamiyorum fazla.Umarim ortaya guzel birsey cikaririm isin sonunda ?? )Buda cosm.com grafik data bilgileri https://cosm.com/feeds/105238/ Bazen ofline calisiyorum..

Kalin saglicakla.

Sayın Potasyum Merhaba.
Deneme seramızda işler şimdilik yolunda gidiyor. ama biz daha büyük sera kurma düşüncesindeyiz. bu sera daha otomasyonlu sera olsun düşüncesindeyiz. sizin çalışmalarınızı takdirle izlemekteyiz. bizim seramız eylül gibi hazır olur. sizin çalışmalarınızı kullanabilirmiyiz ne dersiniz? selamlar...

[westy]

Haddim olmayarak ,arduinonun amatörlere yönelik bir sistem olduğunu söyleme ihtiyacı duydum.Profosyonel bir serada profosyonel bir sistem kurulmalı.Yakın bir yerde olsaydım , vetman996 arkadaşımızın serasını görmek ve bir takım fikirler vermek isterdim.(fikir derken yanlış anlaşılmasın.tarımdan değil elektronikten anlarım)
Ayrıca İstanbul yakınlarında serası olan bir arkadaş varsa elimde bulunan bir yapay ışık kaynağını denemek isterim.Küçük (amatör ) değil büyük bir sera olmalı.Potasyum arkadaşın uğraşıları da çok hoşuma gitti.Sanki ileride daha büyük projelerin habercisi gibi.

[Mustafa_cmbz]

bu tarz kitler dediğiniz gibi amatörlere yönelik.

Fakat yazılım geliştirmede çok çok faydalı neden derseniz herşeyi size hazır sunuyorlar siz alıp logaritmayı kurup enerjiyi veriyorsunuz..

Potasyum arkadaş güzel şeyler yapıyor fakat bu işi prof. uygulamalara dökmeye başladığında elindeki yazılım ile birlikte donanımsal olarak tekrar başa dönecek..

Çünki pcb tasarımı bu konuda çıkacak aksaklıklar sahada yapılan denemeler vs. bir çok sıkıntıdan dolayı tekrardan uğraş gerektirecek..

[Potasyum]

Orijinal Mesaj Sahibi westy

Haddim olmayarak ,arduinonun amatörlere yönelik bir sistem olduğunu söyleme ihtiyacı duydum.Profosyonel bir serada profosyonel bir sistem kurulmalı.Yakın bir yerde olsaydım , vetman996 arkadaşımızın serasını görmek ve bir takım fikirler vermek isterdim.(fikir derken yanlış anlaşılmasın.tarımdan değil elektronikten anlarım)
Ayrıca İstanbul yakınlarında serası olan bir arkadaş varsa elimde bulunan bir yapay ışık kaynağını denemek isterim.Küçük (amatör ) değil büyük bir sera olmalı.Potasyum arkadaşın uğraşıları da çok hoşuma gitti.Sanki ileride daha büyük projelerin habercisi gibi.

Selam

Arduino nun amatorlere ve profesyonellerede yonelik oldugu yonundeyim.Isteki profesyonelligin geneli icine kurulan matemetiksel dilin{kader/ölçü}olusudur.Diger kisim hardware ve Baglanti{salat} kismi.Hardware'e secde/boyun eger ve baglanir{salat}.Ve istenileni yapar{tesbih} Yani seytani/Secim hakki yoktur kararlar almasi senin kurdugun { Kader/olcu }dogrultundadir.Artik Bug nedir bilinir.

Arduino,profesyonellerin kullandigi Chip-lerden kendi sinifinda gayet iyi bir yerde, o kadarda kotu degil yani. ) Gayet iyi is gormekte.

Profesyonel bir serada elbette profesyonel bir sitem olmali,Sera sahibi menfeatine ve Serada oynanacak roller bitkilerin istedigi dogrultuda olmali.Bu kontroller gunden gune gelismekte. Ornegin Nft de koklerin isi kontrolu onemli.Seradaki nemin atilma hizi ve orani,Isinin gerektigince iceride tutulmasi,Kisin co2 takviyeleri ile vs.Gerci kurulacak sisteme gore kontroller degismekte.Serada Ana kontroller nem,isi ve gerektiginde isik.Digerleri sitemin yapisina gore degismekte,Sera icinde Suyun orani ve durumu,(temizligi/kalitesi-isi-ph-Tds)gibi.Bu istenilen degerler icin kurulan mekanik ve elektronik cihazlar-mekanizmalar (olcum cihazlari,pompalar,isiticilar,sogutucular,filtrele r,dosajlar,fanlar,nemi (saf) suya donusturuculer,Co2) vb.devrede olacak.

Kurdugum Sistemleri en az 6 aylik bir testten geciririm,Bazi kurdugum sistemlerim Roleri acip kapama asamasina kadar profesyonel oldugu kanatindeyim.Market/piyasa yapmak icin bir suru kagit isi, tescil,harac vergi filan uzun bir kuyruk ki urunumden zarar cikarsa sigorta sirketi benim kapimi calsin.Oraya daha gelemedim.Testler asamasindayim.
Bende elektronikten anlarim 97 mezunuyum.
vetman996 kardesimizin serasina istedigi dogrultuda kontrol sistemleri ve uretim sistemleri kurabilirim.Benim bir not defterim var ve guzel faydali a ve b planlarim var.Firsat gelirse denemekten ve yardimci olmaktan sevinc duyarim ki bu deneyimler beni bir ileri itecektir,gelisitrecektir.Kalitesize karsiyim,Ekonomik olandan yanayim,Bendeki ise yaramaz degil,bir profesyonelin kadar guclu ama pahali degil,sadece kendini bi nevi kanitlamaya ihtiyaci var.

Selametle.

[Potasyum]

Orijinal Mesaj Sahibi Mustafa_cmbz

fakat bu işi prof. uygulamalara dökmeye başladığında elindeki yazılım ile birlikte donanımsal olarak tekrar başa dönecek..

Çünki pcb tasarımı bu konuda çıkacak aksaklıklar sahada yapılan denemeler vs. bir çok sıkıntıdan dolayı tekrardan uğraş gerektirecek..

Selam

Ornegin Planim Seradaki 5 ayri isi ve nem sensorlerinden data {oku} bu datalarin avaraj/ortalamasini alip ona verdigim kural dogrultusunda hareket etmesini isteyecegim Kural nemi %65 te %5 veya %10 toleransla tut ve bunu yapacak burda cikacak aksakliklar ne olabilir.?

If nem yuksekse
{ Nemi emicileri veya isiya bagli eksoz/bacalari calistir}

role aktif ok
nem emici aktif ok
spreyler aktif degil ok
sorun yok!

if nem dusukse
{spreyleri calistir}
role aktif ok
spreyler calisiyor ok
nem emici veya eksoz aktif degil ok
sorun yok.


Cikacak sorunlar fanlarin ve spreylerin ariza yapmasi.Fanlar,pompalar yani mekaniklerin calisip calismadigini denetleyen sensorlerle destekliyecegim zaten ariza olsa bile bilgi ve mudahale cabuk olacak.

Sizin gorebildiginiz ve bir deneyiminiz varsa bizlerle paylasirsaniz sizden degerli bilgiler almis oluruz.Simdiden tesekkurler.

[vetman996]

Orijinal Mesaj Sahibi Potasyum

Selam
......
vetman996 kardesimizin serasina istedigi dogrultuda kontrol sistemleri ve uretim sistemleri kurabilirim.Benim bir not defterim var ve guzel faydali a ve b planlarim var.Firsat gelirse denemekten ve yardimci olmaktan sevinc duyarim ki bu deneyimler beni bir ileri itecektir,gelisitrecektir.Kalitesize karsiyim,Ekonomik olandan yanayim,Bendeki ise yaramaz degil,bir profesyonelin kadar guclu ama pahali degil,sadece kendini bi nevi kanitlamaya ihtiyaci var.

Selametle.

Sayın Potasyum Kardeş.
Eylül gibi yapmayı düşündüğümüz profesyonel seramızın tüm otomasyon sistemini size emanet etmeye hazırız. Sizinle çalışmaktan bizim de sevinç duyacağımızı bilmenizi isteriz. yaptığı işi, bilgisini paylaşabilen tüm dostların başımızın üzerinde yeri vardır. Sizin ürününüzün kanıtlamaya ihtiyacı varsa bu bizim seramız olursa onur duyarız.

Sizden bir ricamız olabilir mi. kullandığınız sistemin dilini Türkçe yapabilir misiniz. Malum her an serada biz olamayacağımız için çalışanın da rahat kullanabileceği bir dil olursa bizim için daha iyi olur düşüncesindeyim. Broiler (etlik tavuk) kümesimizde kullandığımız otomasyon sistemi Chore Time marka. ingilizce olduğu için bakıcının kullanmayı öğrenmesi 6 ayını aldı. türkçe olsaydı 3 günlük işti.

Sayın Potasyum kardeş, yazın Türkiyeye geldiğinizi yazmıştınız. Geldiğinizde deneme seramıza da bekleriz. Selamlar... Saygılar...

[Potasyum]

Selam sayin vetman996

Seraniza hangi sistemi adapte ediceksiniz.? Nft dusunuyorsumusunuz? nft sistemin kontrol dogru birsekilde yapilirsa sizi bir cok ugrasidan kurtariyor. Seranda beyaz onluklerle ve plastik eldivenlerle calisacaksin.Fazla insan gucunede ihtiyac yok.Camur,kir yok anliyacaginiz.
Ben butun deneyimlerimi nft uzerine gelistirdim. Aeroponic soguk ulkelerin sistemi turkiye gibi biryerde cok pahaliya maal olur tavsiye etmem.Asagida ekledigim cizime bir goz atin,Seranizi boyle birsey yaparsaniz sicak ve soguk havalarda daha avantajli olur.

Otomasyon sisteminde Size sunabilecegim isin beyin kismi diger mekanik kisimlarini pompa,nemi suya donusuturucu sistemler,sisleme sistemleri,isitma sistemleri,sogutma sistemleri,havalandirma,filtre ,Co2 sistemlerini oradan temin etmemiz gerekecek ki bunlarin hazir olusu isi cabuklasitracaktir.

Sonuc olarak sizin kurmak istediginiz sera ne sekilde olacak,Bende bazi Nft bazli sera planlari var blue print yapar size gosteririm.Eger farkli birsey isterseniz.


Selametle

[Potasyum]

Bu evdeki pirizleri,isiklari internetten kontrol etmek icin,Seralarda kulanilabilir.

Uzaktan Kontrol. - YouTube

Buda dili turkce sera kontrol sistemi.

http://youtu.be/sgHSzngDoDA

Basarilar dilerim heppinize.

[Potasyum]

Selam

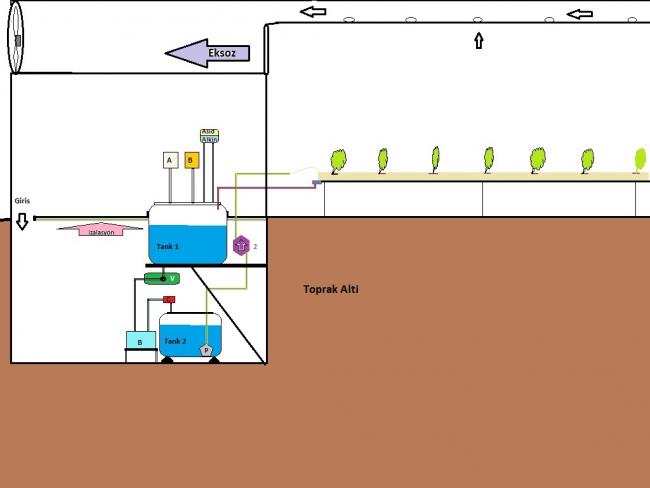

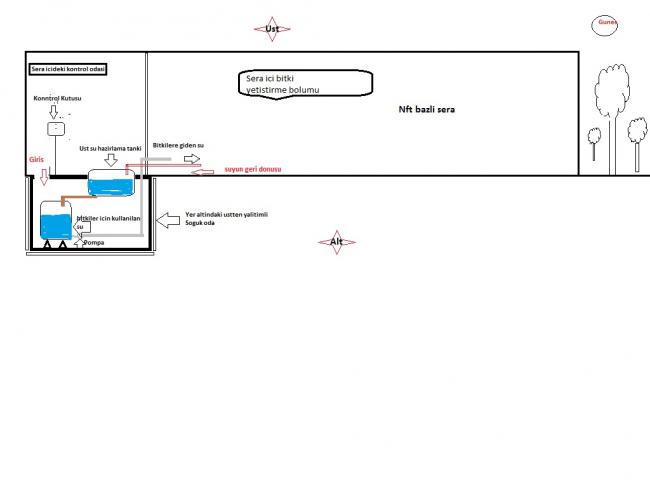

Basit Bir Sera Plani

[Potasyum]

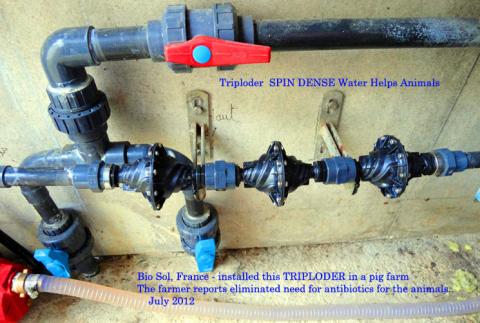

Suya ozonu enjekte edilmesi, basit bir resimsel aciklama .Yakin bir sure icerisinde Bildigim kadar; Akan su kulturune uyumlu sera kurulumu ve nasil calistigini aciklayacagim.

http://www.youtube.com/watch?v=CdqKC...layer_embedded

[Potasyum]

Selam
Bazi ekler ;

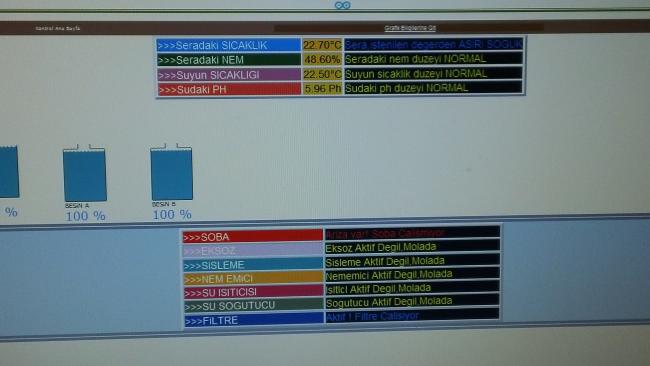

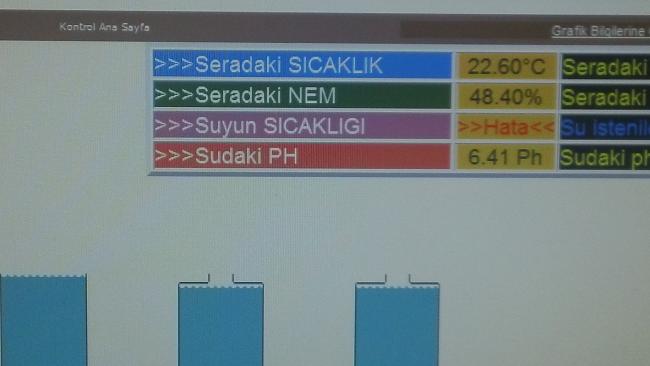

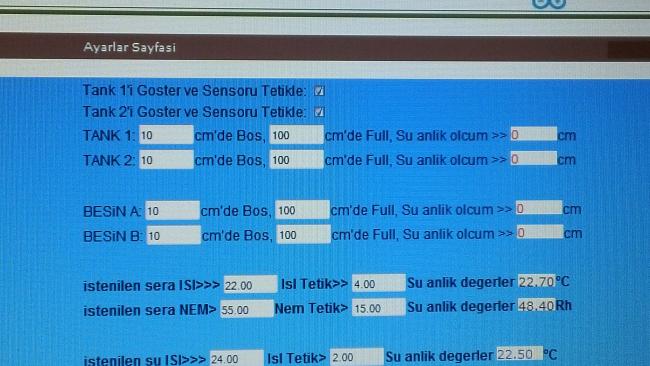

Sistemdeki makinalarin calisip calismadigina veya ariza bildirim ekrani,Sensorler takili degil veya sorunlu ise hata gostergesi.Ayarlar bolumunun kolay olusu.Sistemde gorunmeyen arka donanimlarda bulunmakta Ornegin seradaki ruzgar veya eksoz fan hizlarinin nem ve isiya gore otomatik olarak degisiklik gostermesi.

ileride eklenecekler, ilk olarak ph dosajlama sistemini kurucagim,bunu astiktan sonra hedef Co2 ve tds ve bunlarin dosajlama sistemi olacak.

[Erdem]

Sayın Potasyum,

Çok harika çalışmalar yapmışsınız. Tebrik ederim.

Eğer Türkiye'ye gelirseniz sizinle tanışmak isterim. Başarılarınızın devamını dilerim.

[Potasyum]

Selam ,


Degerli Erdem insalah gorusmek nasib olur.

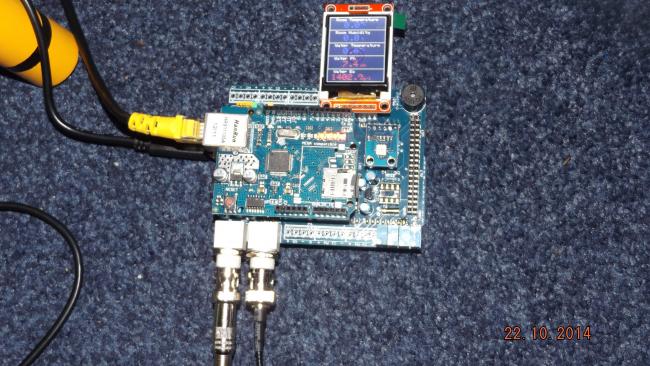

Uzun bir aradan sonra Burdayim, Kontrol sistemi kurlumunda tecrube ve deneyimlerim ile bir yerlere geldim/getirebildim, devre kartlarini bastirdm ve hatalari yok.Sistem simdilik ec ve ph su isi testini gecti. Sirada su tanklarinin seviyesi icin kullanacagim ultrasonik sensorleri denemede.

Sonrasi

... Fan hizlarinin sicakliga gore degisim gostermesi,
... su seviyesini istenilen oranda tutmasi.
... su ec , ph ve isi seviyesini istenilen oranda tutmasi,
... sera isi ve nemini istenilen seviyede tutmasi,
... sulama zamanlari (su pompa systemi her turlu hydroponic sisteme uyumlu).
... serada ortam bilgilerini, sudaki degisim bilgilerini sd kartan okumasi. grafiksel gorunum saglanmasi (bi nevi lab.),
... smart phone veya pc den web araciligi ile ec , ph ve tanklarin kalibrasyonu ve digger ayarlarin yapilmasi.
... su bosaltma "bled" zamanlamasi ve oranin ayari. (nft,aeroponic sistemlerde bled (kanatma) onemlidir.

Sistemin basilacak dugmeleri yok anliyacaginiz herseyi cep telefonuzdan yapiyorsunuz. simdilik sorunsuz calismakta testleri gectikce bilgilendirecegim.

[Potasyum]

...

[s.akbulut]

Yok artık! Gerçekten muhteşem bir şeymiş bu, elinize sağlık. Kodlarını, yapılışını... vs. olduğu gibi anlatmanız bile büyük bir alçakgönüllülük ve erdemliliktir... Tekrar tekrar kutluyorum sizi

[Potasyum]

Selam,

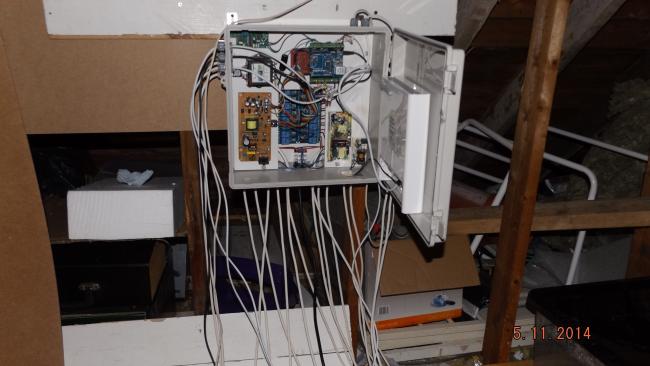

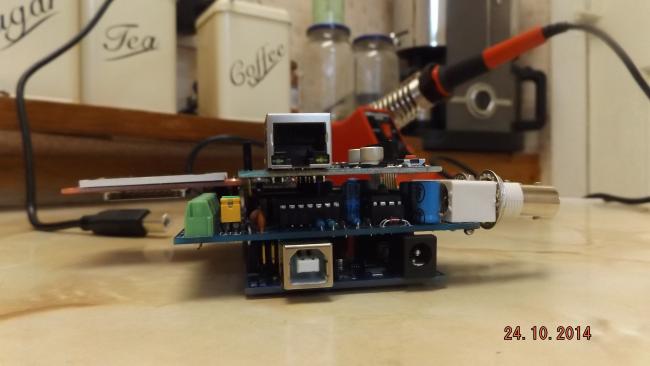

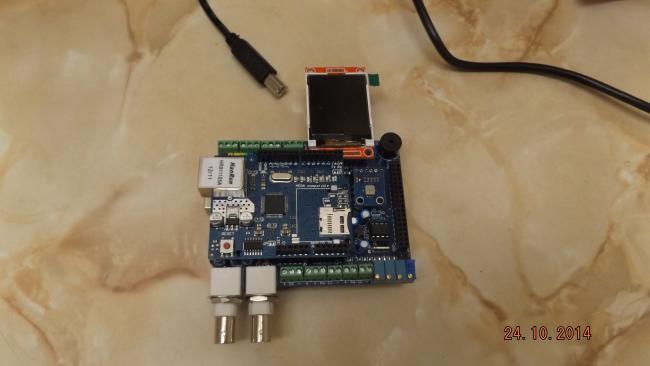

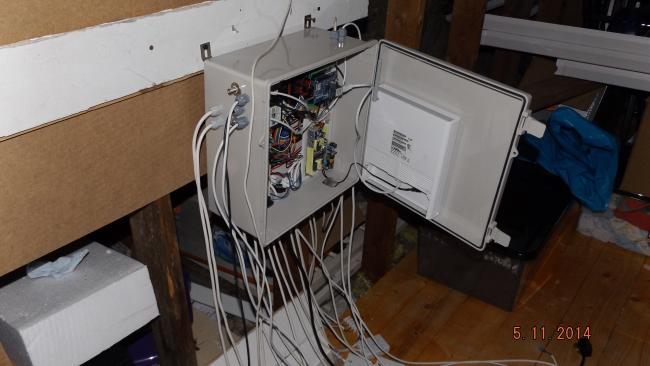

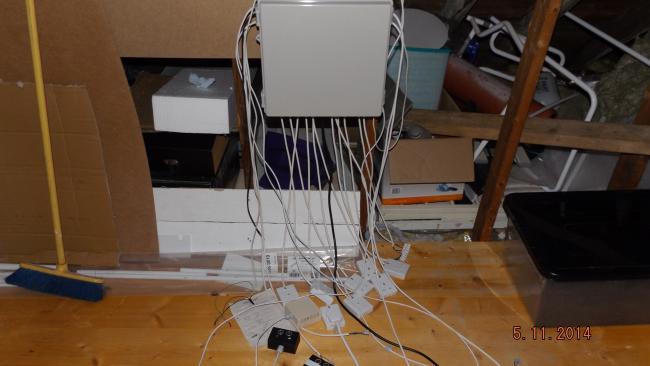

Bu benim cati katindaki kontrol sistemi kuculterek tek bir kartta toplamayi basardim. Baglanti kablolarinin heryerde olmasi goze batiyordu ve kuculterek daha az yer kaplamasini ve kablo kirliliginden kurtardim daha bir profesyonel oldu.Kart sensorleri gayet guzel okumakta ve programi yerine getirmekte. ileride bu kutuyu kullanarak nasil calistigina dair videolar koymayi dusunuyorum. Tabi birde sayfalari turkceye cevirecegim. Zaman bugunlerde cok degerli.

[Potasyum]

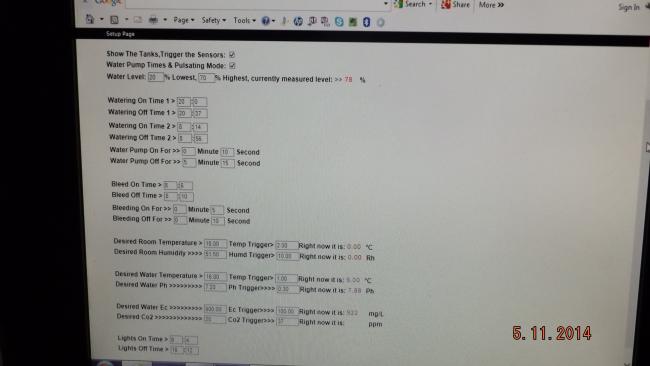

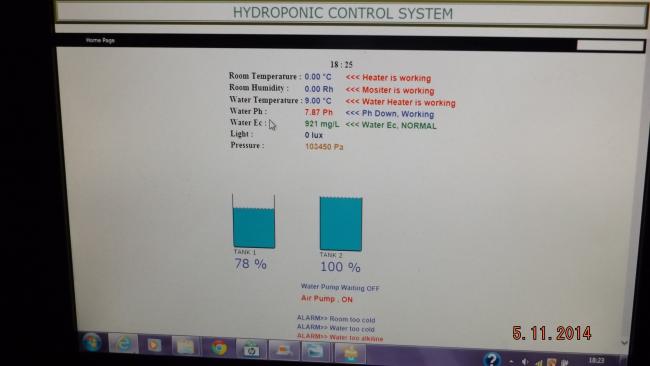

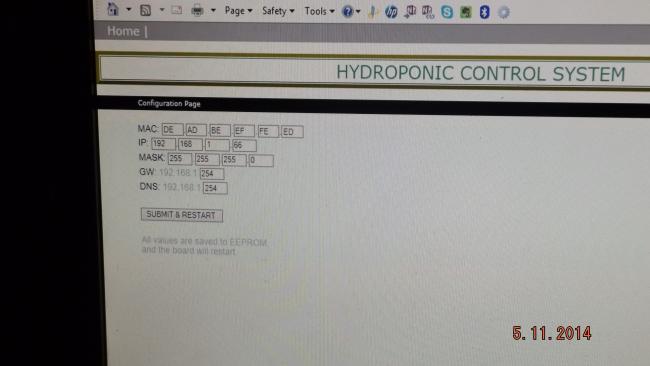

Butun fonksiyonlarin tek bir sayfada gorunmesi bana daha avantajli gelmekte. 4 menu ana sayfa,ayarlar,kalibrasyon ve baglanti sayfasi olarak boldum. ana sayfa haric digger sayfalara belli bir sifre ile girebiliyorsun. herkes kurcalamsin diye cocuk kilidi gibi birsey. Yakinda bunlari turkceye cevirecegim.

[Potasyum]

Selam,

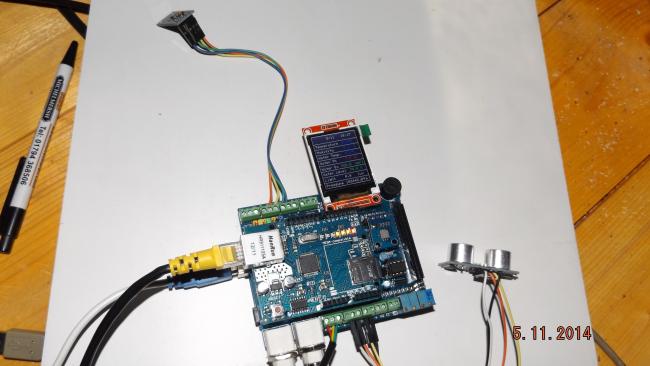

Bazen su tassarufu edebilmek icin ultrasonik sensorlere suyun seyivesini gorup ve buna bagli
olarak su seviyesini istegim oranda tutmak daha avantajli ve kolay olmakta.Sensor 2.5 ila 3 metreye kadar olcum yapabilmekte.
Ornegin bitkinin
yeserme zamaninda su oranini %35 tutarken ciceklenmede %40 ve meyveleme zamaninda ise %20 ye indirmek
besin cozeltisi ve su tassarufu acisindan onem kazandirmakta.

ornegin meyvelenme doneminde su tankindaki su seviyesinien dusuk %20 ve en yuksek %30
oraninda tutarak suyun daha cok taze ve besin cozeltisinin daha hizli yenilenmesini sagliyorum.
ornegin, suyun icindeki oksijen orani yuseldikce oksitlenme artmakta ve besin
cozeltisi farkli reaksiyonlara girerek rolunu degistirmekte.Bazen suya fazla oksijen
enjekte etmek cozeltiyi etkiledigi gibi koklerin besini alimini etkilemektedir.Demir,magnesyum eksikligi gibi,


kendimi nft sisteme odakladigim icin sisteme "bled" kontrolu ekledim.
Bled sistemdeki suyun belli bi oranda azaltilip yeni suyun belli bir oranda tazelemesidir.Yani suyun
emilerek ve buharlasarak eksilmesi sonucunda suyun istenilen oranda dengede tutulmasi degil,
buna ek olarak belli zaman araliginda belli oranda kanatilmasidir.

Ozellikle oluklara konan yeni bitki bebeklikten cicek acma donemine kadar yapilmasi
bitki koklerinin gelismesinde ve hastaliklara karsi direnisinde onemlidir.
Bitki bebeklikte ne kadar saglikli olursa gelistiginde bi o kadar saglikli olmakta.
Su bazli sitemde kokler saglikli olusu suyun kalitesine baglidir.

Su bazli sistemdeki suuyun, arac ve gereclerin, bitkinin bulundugu ortamin hijyenik olmasi
cok onemli,
sudaki amonyak oranin dengeli olmasi gibi,

Suyun sicakligi konusunda ise, herbitkinin sevdigi bir isi orani vardir bunu bitkinin istedigi oranda tutmak
onemli o yuzden sistemde olup biteneleri gorebilmek icin yaptigim sistemde sd kart araciligi ile
dataya eklendigi icin baslangistan bitimine kadar
olan biteni okuya bilme zaman ve hiz acisindan onem tasimakta.

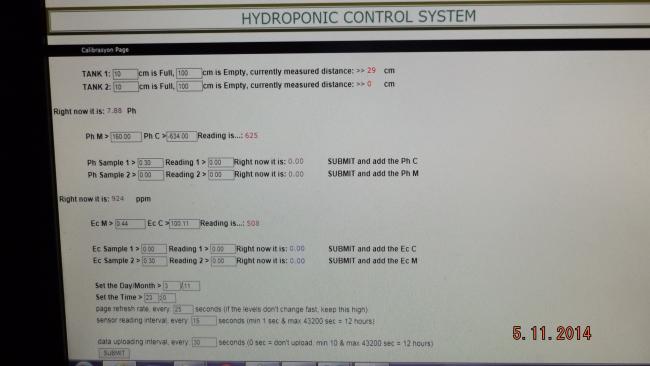

Bu videoda tankin kalibrasyonunu gostermeye calistim umarim anlasilir.

https://www.youtube.com/watch?v=oTbF...ature=youtu.be


Diger video ph ve ec kalibrasyonu olucak.

[Potasyum]

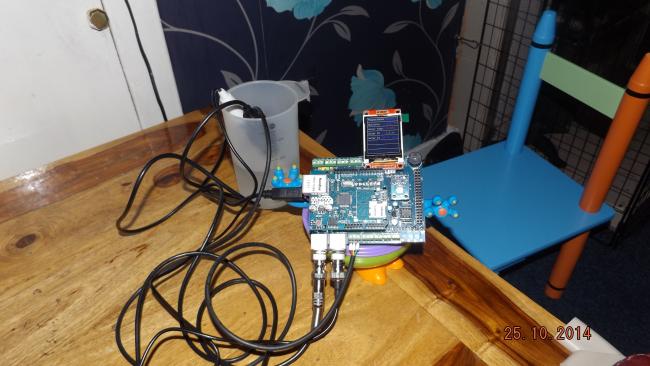

Bu ec kalibrasyon kismi karisik gorunebilir bir kereye mahsus yapilinca basitligi farkediliyor. bu video o kadar da iyi olmadi bir dahaki sefere zamanim olunca daha net bir sekilde cekmeyi deniyecegim.

Kalibrasyon basit, ben ayri bir tds metre (hanna HI9034) ile iki su ornegi hazirladim.hazirda satin alabilirdim. gerek duymadim herneyse ve bu ornekleri kullanarak iki noktayi sisteme okuttum derece farkinida ekleyince sistemin icinde yuklu olan program sayesinde kalibrasyon yapilmis oldu.

hizli bir kalibrasyon oldu nitekim normalde en azindan sensor suda 2 ila 3 dakika beklerse daha bir sabit durum almakta.


https://www.youtube.com/watch?v=r5Wk...ature=youtu.be

[Potasyum]

Selam,

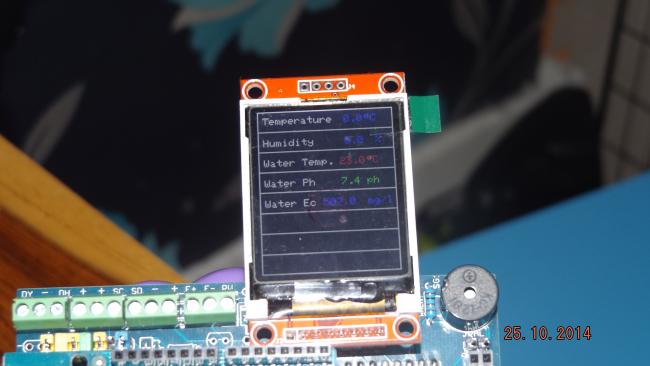

Buda sisteme lcd ekrandan bakis.

Video HD ve buyuk ekran izlenirse daha net gorulmekte.


https://www.youtube.com/watch?v=aPNpAKEotb4

[furkanaslan]

Hocam merhabalar. Öncelikle bu değerli paylaşımınız için teşekkür ediyorum. Belki burası tam olarak yeri değil ama bende arduino ile ilgileniyorum ve tamda sizin yapmış olduğunuz projenin aynısından yapmayı düşünüyorum. Malesef bende sadece 16*2 lcd ekran var ve ben bu lcd ekrana menü oluşturmak istiyorum. Sanırım bunun için bbir kütüphane yok. Hocam sizden isteğim bu konuda bana yol gösterirmisiniz nasıl bira yol izlemem için? İlerleyen zamanlarda bende sizin gibi deneyimlerimi paylaşıp çorbada tuzum olsun isterim . Iyi günler.

[Potasyum]

Orijinal Mesaj Sahibi furkanaslan

Hocam merhabalar. Öncelikle bu değerli paylaşımınız için teşekkür ediyorum. Belki burası tam olarak yeri değil ama bende arduino ile ilgileniyorum ve tamda sizin yapmış olduğunuz projenin aynısından yapmayı düşünüyorum. Malesef bende sadece 16*2 lcd ekran var ve ben bu lcd ekrana menü oluşturmak istiyorum. Sanırım bunun için bbir kütüphane yok. Hocam sizden isteğim bu konuda bana yol gösterirmisiniz nasıl bira yol izlemem için? İlerleyen zamanlarda bende sizin gibi deneyimlerimi paylaşıp çorbada tuzum olsun isterim . Iyi günler.

Selam

Benimde elimde 16x2 menu kurlumu uzerine fazla bir ugrasim olmadi fazla ilgilenmedigim icin genellikle dokunmatik ekran veya web duzenekleri ile ugrastim elimde 3.2 inclik tft dokunmatik ekran projesi var eger bulabilirsem bana ozlden mailinizi atin size yardim edebilirim.

size sunu tavsiye edebilirim telsizci amcamiz soyle birsey yapmis

https://www.youtube.com/watch?v=MzO__HCKP8I

veya siz arduino rotary encoder" diye arayin birseyler bulabilirsiniz.
