Bu tür bir sistemin diğer yararı da dışarıdan aldığı temiz havayı ısıtıp evin içine vermesi. Yani evi havalandırma.

Tabi isterseniz içerideki sıcak havayı kullanıp, ısısını yükseltip tekrar içeriye de verebilirsiniz.

Soğuk hava aşağıdaki menfezlerden alınıyor. Isınıp yükseliyor ve yukarıdaki deliklerden içeri alınıyor. Fan kullanmaya gerek yok.

Panel içinde bakır veya aliminyum boru dolandırıp sıcak su tesisatına bağlarsanız sıcak suda elde edebilirsiniz.

O şekilde kullananlar da var.

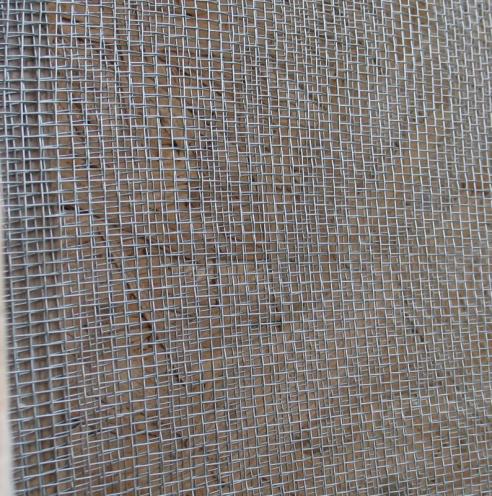

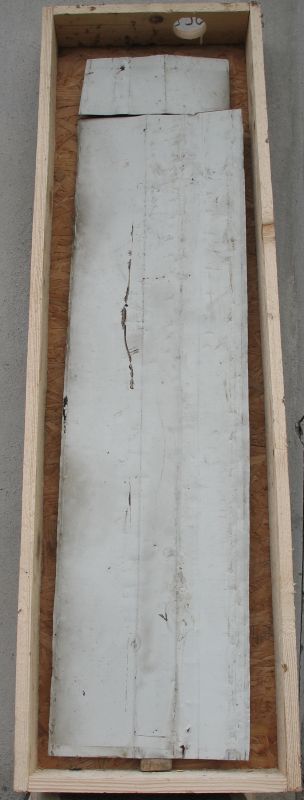

Hangi sistemin daha iyi ısı verdiğini denemek için iki panel hazırladık. Birinin içine metal levha, diğerinin içine iki kat tel örgü koyduk. Fotoğraflarda panellerin içten görünümünü görebilirsiniz.
Eklenti 463103
Eklenti 463104
Eklenti 463105
Daha sonra panellerin içlerini siyaha boyayıp üzerlerini camla kapattık. Şu an test aşamasında. Sonuca göre ev içinin ısınmasına yardımcı olacak düzeneği hazırlayacağız. Bu panelleri de kümes içi ısıtmada ve meyve/sebze kurutmada kullanmayı düşünüyoruz.

İncelemelerimiz sonunda tel örgü ve metal levhanın ısıtması arasında pek bir fark olmadığını gördük ve gerçek boyutta yapacağımız sistem için ikisini de kullanmaya karar verdik.
Sistemimiz evin içindeki havayı aşağıdaki delikten alıp ısıtarak üstteki delikten evin içine verecek.

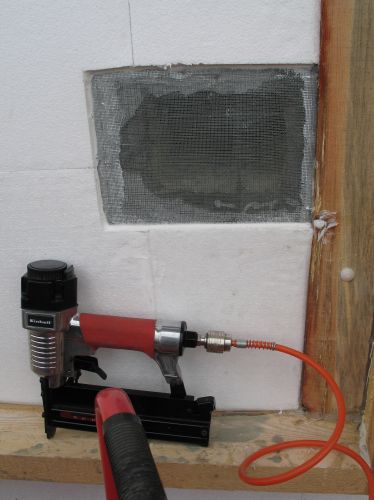

Önce ahşaptan çerçeve yapıp duvara çaktık. Çerçevinin içinde kalacak şekilde alt ve üst kısma birer delik açtık. Delikleri tel örgü ile kapladık. Çerçevenin içine yalıtım köpüğü yapıştırdık. Böylece ısınan havanın duvarla temas edip soğumasını önledik.
Eklenti 469082
Eklenti 469083

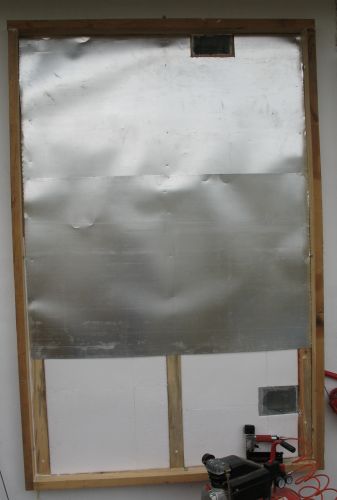

Metal levhayı yalıtım köpüğünün üzerine çaktık.
Eklenti 469084

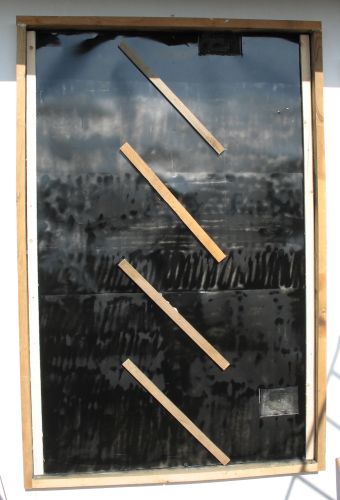

Levhayı siyaha boyadık. Ortasına tahtalar çaktık.
Eklenti 469085

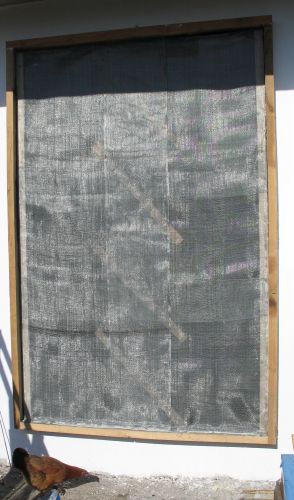

Tahtaların üzerinden birkaç kat tel örgü zımbaladık. Bu tel örgü inşaatlarda kullanılan elek teliymiş. Teli de siyaha boyadık. Fotoğraftaki tavukla karşılaştırarak sistemin boyutunu tahmin edebilirsiniz.

Boyanın kurumasını bekliyoruz. Üzerini naylon ile kapladığımızda iş tamamlanmış olacak.
Naylon yerine cam da kullanılabilir. Cam pahalıya geldiği için biz naylon kullanacağız.

Güzel çalışma, devamını merakla bekliyorum. Hava sirkülasyonunu nasıl yapacaksınız.

Hava sirkülasyonu ısınan havanın yükselmesi prensibiyle kendiliğinden oluyor.

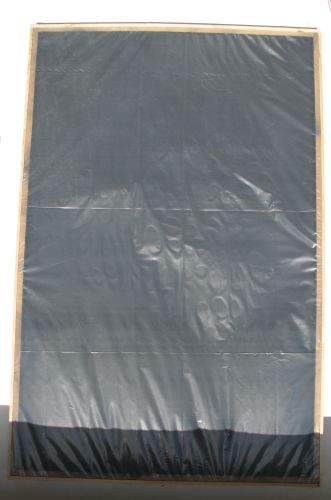

Sabah naylonla kapladık. Daha sonra pleksiglas edindiğimizde naylonu çıkarıp pleksiglas takacağız.
Eklenti 469205

İçerideki giriş çıkış deliklerine çerçeveleri taktık.
Şu an kalorifer yanmıyor.

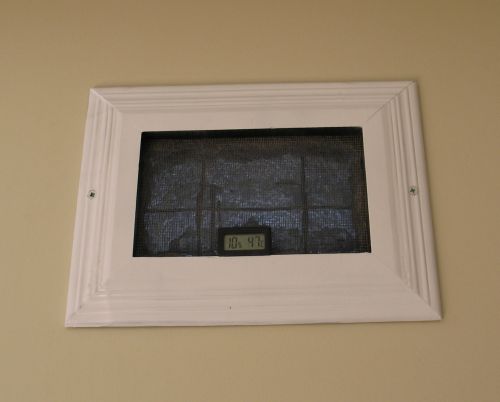

170 x 250 cm boyutlarındaki sistemimizin sıcak hava çıkışı şu an 47 dereceyi gösteriyor.
Eklenti 469203

Bu da giriş deliğinin fotoğrafı:
Eklenti 469204

Sıcak hava çıkışıyla birlikte boya kokusu da odaya yayıldı. Şu an pencere açık. Boya kuruyana kadar bu kokuyu çekeceğiz anlaşılan.

Birkaç sorum olacak.
-Dışarıdaki sıcaklık kaç derece ve hava güneşli mi?.
-Bulutlu havalarda deneme yaptınız mı?.

Sistemi bugün tamamladık. Hava güneşli.
Hava bulutlu olduğunda çok az artış olacağını düşünüyorum. Dener, yazarım.

Dis ortam ve ic ortam sicanlik degerlerini yazabilirmisiniz.? Gunes olmayincada verim alinirmi? Tesekkurler guzel bir paylasim.

Benzer bir ornek
Google Çeviri

Japonya, Almanya ve Amerika gibi güneşten elektrik üreten ülkelere göre 3 saat daha fazla güneş alan Türkiye'de bu teknoloji yeni yeni yaygınlaşıp atılımlar yapılmadan önce sadece su ısıtmada kullanılıyordu...

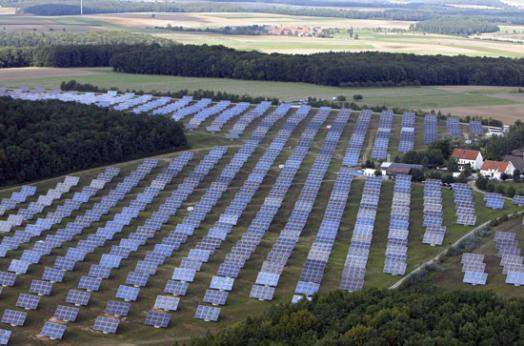

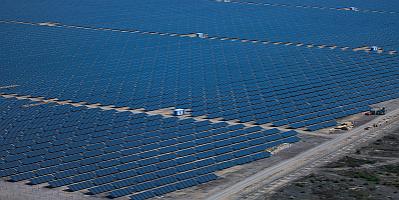

Saatte 22 Gigawatt elektrik üreten Alman güneş enerji sahaları.Bu demektir ki 20 nükleer enerji istasyonunun tam kapasitesiyle ürettiği elektriğe eşit.
Eklenti 469670
Elektirik üretip kamu kurumlarında kullanıyorlar ve bir çok evin çatılarında güneş panelleri var.Güneş enerjisinden üretilen elektrikler satılarak para kazanılıyor.
Eklenti 469671
Neden yenilebilir enerji kaynakları yerine farklı ve tehlikeli enerji kaynakları arayış çabası içinde bir ülkeyiz?
Daha Tüpraş yangınına müdahale etmede yaşanan rezillikler hafızalarda iken Nükleer bir felaketle baş edilebilmesi mümkün müdür?

Boyası kuruyana kadar sistemi devre dışı bıraktık. Haftaya istediğiniz değerleri test edeceğim.

Özel günes boyasımı kullandınız? Ne tür boya kullanmak lazım.

Metal boyamada da kullanılabilen normal siyah boya kullandım.

Tarih	Saat	Dış Sıcaklık	Odanın Sıcaklığı - Alt	Sistemden Çıkan Sıcaklık	Odanın Sıcaklığı - Üst	Koridor Sıcaklığı	Hava Durumu
20.02.14	09:07	13	20	51	22	21	Güneşli
20.02.14	09:33	13	20	57	22	21	Güneşli
20.02.14	09:56	13	20	58	22	22	Güneşli
20.02.14	10:21	15	21	61	23	22	Güneşli
20.02.14	11:00	18	21	63	23	22	Güneşli
20.02.14	13:19	22	22	55	23	22	Güneşli
20.02.14	14:01	22	22	47	23	22	Güneşli
20.02.14	14:27	22	22	46	23	22	Güneşli
20.02.14	14:55	21	22	42	23	22	Güneşli
20.02.14	15:32	20	22	36	23	22	Güneşli
20.02.14	16:14	20	22	31	23	22	Güneşli
20.02.14	17:00	19	22	27	23	22	Panelde güneş yok

Odanın kapısı açık
09:07-13:00 Kalorifer yanıyor.
13:00-17:00 Kalorifer yanmıyor.
17:00- Kalorifer yanıyor.

Bu arada evimizin tamamı çelik örgü arası köpükten oluşuyor. Bazı odalar çift panelden yapıldı. Yalıtımı iyi.

Sayın sakagun,Solar sıcak hava kollektörünü optimize etmek için gösterdiğiniz çabayı takdir etmemek mümkün değil.Hem zaman hemde maddi kayıplarınızı engellemek adına birkaç öneride bulunmak istiyorum.
(...İncelemelerimiz sonunda tel örgü ve metal levhanın ısıtması arasında pek bir fark olmadığını gördük ve gerçek boyutta yapacağımız sistem için ikisini de kullanmaya karar verdik.) şeklinde bir değerlendirmeniz var.Eğer hava debisini bilmeden sadece sıcaklık değerlerine bakarak bu kararı verdiyseniz hata yapabilirsiniz.Solar sıcak hava kollektörlerinde önemli olan verimdir.Eğer iki tasarımı( Herşeyi eşit ancak yutucu yüzeyi farklı) karşılaştırıyorsanız burada iki önemli veriye ihtiyacınız var.
1 . Oluşan sıcaklık farkı(Kollektörden çıkan havanın sıcaklığı -Ortam sıcaklığı)
2 . Kollektörden ısınmış olarak çıkan havanın debisi (cfm veya m3/h )
Bir kollektör yüksek sıcaklık farkı oluşturabilir.Bu onun daha verimli olduğu anlamına gelmediği gibi daha az sıcaklık farkı oluşturanında daha az verimli olduğu anlamına gelmez.Youtube gibi bazı sitelerde özellikle Cola kutularından binbir zahmetle kollektör yapıp 95 derece santigrad elde ettim diye öğünenler var.Yüksek sıcaklık yüksek ısı kaybı demektir.Daha düşük verim anlamına gelir.
Bu tür çalışmalara devam edeceğiniz anlaşılıyor.Lütfen her çalışmanızı fotoğraflayınız. O günkü şartları detaylı kaydediniz.(Gün,saat güneş,bulut,pus,rüzgar,nem vb.).
Pleksiglas yerine 4-6mm lik twinwall polikarbonat levha kullanabilirsiniz.Daha hesaplı çünkü.
Linkini verdiğiniz
BuildItSolar: Solar energy projects for Do It Yourselfers to save money and reduce pollution
size her aradığınızı verebilecek bir site.

Sayın Sakagun harika bir iş ellerinize sağlık. Aslında çok basit bir sistem ancek oldukça başarılı. Bir şey kafama takıldı. Yazın ne yapmayı düşünüyorsunuz? Kapaklarını da kapatsanız sistem oldukça ısınacağından evin ısısını arttırır mı acaba? Birde mesela dışında plastik kaplama olan bir binanın kaplamasına zarar verir mi?

Yazın güneş tepede olduğu için panele güneş vurmuyor.

Plastikle temas eden yüzeyi straforla kaplamak yararlı olabilir sanıyorum.

daha önce oturduğum evlerden biri sarmaşık ile sarılıydı, diğerinde ise cepheyi tamamen kapatan ve çok koyu gölge veren bir kestane agacı vardı. her iki evde yazın cok serin, kışın ise bitkiler yapraklarını döktüğü ve ev rahat rahat güneşlendiği için sıcak oluyordu. sanki panellerin ön kısmına yapraklanma süresi kısa olan sarmaşık gibi bir bitki ekilebilir.

sayın sakagun bu sahifeleri daha önce okuyamamışım. Verdiğiniz tablo çok yararlı ancak birde panellerin devre dışı bırakılmak suretiyle elde edilmiş değerler olsaydı kaloriferin yanmadığı 13.00- 17.00 saatleri arasında evin sıcaklığının nerelere düştüğünü görecektik ve panellerin evin ısınmasındaki rolü daha iyi belli olacaktı.

Bu konuda bir tahminde bulunmanız mümkün mü ? Yani 13.00- 17.00 saatleri arasında evinizdeki panellerle irtibatlı odada ısı, verdiğiniz tabloya göre 22 derecede sabitlenmiş ancak hava güneşli. Pencerelerinden iyi güneş ışığı alan bir oda (öyle varsayarsak) bahse konu saatlerde panellerden ne kadar faydalandı ısıyı sabit tutmakta...Paneller olmasada güneş direkt ışınlarıyla o odanın ısısının 5 saat boyunca 22 dereceye yakın değerlerde olmasını sağlayabilirmiydi ?

Sistemi kapatmam mümkün olmadığı için onu hiç ölçemedim Sayın Hosseda.

Güneşin kıt olduğu Almanya'nın güneş enerjisi kullanımında 3. sırada olması gerçekten çok ilginç. Bu aynı zamanda güneş enerjisi verimli mi değil mi sorularına net bir cevap. Ancak kesinlikle tekniğine uygun yapılması şartı ile. Yoksa dünyanın en verimli enerjisini en verimsiz şekilde kullanmanız mümkündür. Bizde daha çok böyle olduğu kanaatindeyim maalesef.

Şu şekilde bir uygulama mümkün müdür? Bildiğiniz gibi artık günümüzde güneş panelleri tarlalara döşenerek elektrik üretiliyor. Diyorum ki bu panelleri yerden 5-6 mt kadar yüksek kotta döşesek. Alttaki tarlada da güneş ışığına ihtiyacı fazla olmayan türde (bu tür sebze meyveler var mıdır tam bilmiyorum) mahsul ekilebilir mi? Böyle bir uygulamada tarla alanını 2 şekilde kullanmış oluruz. Ayrıca güneş panellerinin kenarına yağmur olukları döşenerek yağan yağmurun büyük bir depoda toplanması sağlanabilir. Güneş panellerinden elde edilen elektriğin bir kısmı da bu depodaki suyu pompalar vasıtası ile yine tarlanın sulanmasında kullanılabilir. Artan elektrik te devlete satılabilir. Ne dersiniz mümkün mü böyle bir uygulama?
