İlgi ve desteğiniz için ben teşekkür ederim.Saygılar.

Sn Musti sizi tebrik ediyorum gerçekten büyük bir işe girişmişsiniz ülkemizin dışa bağımlılığını azaltamaya yönelik güzel bir adım.
Yanlış hatırlamıyorsam yurt dışında yapılan rüzgar trübinlerinin kanatları ve kule inşaasında hafif ve dayanıklı olması nedeniyle karbon elyaftan faydalanıldığından bahsediliyordu.
Karbon elyaf oldukça pahalı bir malzeme şu an AKSA akrilik kimya san. AŞ. karbon elyaf üretimi için hazırlıklara devam ediyor.
Ancak başlangıç olarak başka malzemeler kullanılarak denenip zamanla bu tür malzemelere geçilebilir.
Çalışmalarınızda başarılar dilerim...

Merhaba sn. snowman77 Sizinde değindiğiniz gibi, rüzgar türbini kanatları imali de çok önemli bir nokta.
Kanat büyüklüklerine göre; Plastik, Ağaç, Ağaç üstü fiber takviyeli, Fiber, Karbon-fiber gibi çeşitli malzemeler kullanılıyor.Teknoloji neyi gerektiriyorsa bizde onu tercih edeceğiz.İlk aşamada illa kanatlarıda biz yapacağız demiyoruz.Firma dışında da (Yurtiçinde) yaptırabiliriz.
Airfoil-kanat hesap ve çizimleri ile ilgili bazı programlardan faydalanıyoruz.
Hobi için merak edenler(700-800 W. kadar)çok basit BLADE CALCULATOR -BLADE CALCULATOR 2006
programlarından faydalanabilirler.
Jeneratörün düşük devirli olması hızlı akarsu ve düşey sulardada çalışmasına imkan vermektedir.
Bunuda göz ardı etmemek lazım.
İlgi ve alakanıza teşekkür ederim.Saygılar.

Yazıların tamamını okuyamadım ama dayamadım yine sormak istiyorum. Ege bölgesinde oturuyorum Gözüme takıldığı kadarıyla türkiyenin en çok rüzgarı olan bölgelerinden biriymiş. Acaba küçük çapta en azından cep telefonlarını şarj etmek için dahi olsa bir türbin hazırlamak mümkün müdür? Yani gerekli parçalar kolay bulunur mu? Yapımı zor mu? Yardımcı olursanız çok sevinirim...

Sn. bernacyhn;Rüzgar enerjisinde güç(Watt) düştükçe maliyet fazla olmaktadır.
ALINTIDIR:(350 watt Rüzgar Türbini 1,000 €
Ölçülen Güç ( W ) 350
Max.Güç Üretimi ( W ) 400
Ölçülen Enerji Voltajı ( VCD ) 28
Ölçülen Enerji Voltajı ( VAD ) 240
Rotor ( Pervane ) Çapı ( M ) 2,5
Başlangıç Rüzgar Hızı (m/s ) 2,5
Ölçülen Rüzgar Hızı (m/s ) 2,5
Rüzgar Enerjisi Kullanım Alanı 0,5
Jeneratör Verimi >0,75
Rüzgara Yönelik Modu
Ölçülen dönüş hızı (r/m) 600
Pervane kanat metaryeli FAB (Fiberglass takviyeli plastik)
Pervane kanat sayısı 3
Kule yüksekliği 6
Kule tespit kablosu (boru kalınlığı (mm) 2,5
Kule çapı (mm) 76
Jeneratör ağırlığı (kg) 5
Uygun inventer (çevirici)tipi Sinus Dalga
Önerilen baterya kapasitesi (VRLA TİPİ)
Tavsiye edilen Akü adedi 2
Minimum oran 100 Ah-12V)ALINTIDIR:
Aküler,montaj vs. 3500TL yi geçer.Sadece cep telefonu için hazır set güneş panelide kullanabilirsiniz.

Projemizin 3 ay önceki fotoğrafıdır.Şu anda fren sistemi ve diğer mekanik işleri bitti ve bobin sarım işleri başladı.

Başarılar diliyorum.
Bizim insanlarımızın azmedipte başaramayacağı hiçbir iş yoktur.
Sevgiler sunuyorum.

Sayın musti, yazılarınızı okudum çok güzel bir işe girişmişsiniz, Allah yüzünüzü kara çıkarmasın.
Fotoğraflarla biraz daha ayrıntılı anlatabilirseniz çok daha güzel olur.

Sn.şeref ve Lilium ilgi ve desteğiniz için teşekkür ederim.
Fotoğraf konusu hassas bir durum, sadece çalışmalarımızın devam ettiğini göstermek için veriyorum.Saygılar.

Yenilenebilir enerji


Musti arkadaşım kolay gelsin, size bir sorum olacak, ilk resimdeki çok oluklu stator neyindir? Nereden buldunuz? Rüzgar enerjisiyle ilgili başka projeleriniz nelerdir, daha detaylı resimler koyarsanız sevinirim.

Sayın nec5 ilk resimdeki stator, son resimdeki statordur.Herşeyi ile hobi imalatımızdır.
1Kw-2 Kw gibi birkaç jeneratör çalışmalarımızda var.

Çok güzel bir çalışma elinize sağlık, bu sistemi geliştirirken KOSGEB ve TEYDEP (TÜBİTAK) arge desteklerini kullanıyor musunuz ? Eğer kullanmıyorsanız mutlaka düşünün KOSGEB 2 yıl geri ödemesiz 250.000 faizsiz kredi ve değişik kalemlerde 50.000 civarında hibe, TEYDEB oldukça yüksek rakamlara kadar %50 civarında hibe veriyor. KOSGEB oldukça kolay, paraları varsa ince eleyip sık dokumadan veriyorlar, TEYDEB ise biraz daha zor planlama-takip şeklinde kağıt işi gerektiriyor ama bu ölçekte bir işte proje yönetiminin ve takibinin para dışında da faydalarını görürsünüz.

İTÜ'de rüzgar tüneli var, başka türbinler için kanat testlerinin yapıldığını biliyorum, sizinkiler de yapılabilir, Uzay Uçak aynı şekilde kanat tasarımı konusunda da yardım sağlayabilirler, özellikle bir TEYDEB projesinde size ek maliyet getirmeden bunlardan faydalanabilirsiniz, eğer isterseniz size bilgi verebilirim. Başarılar dilerim.

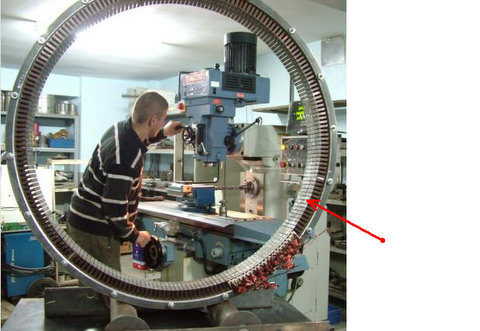

Selam, resimde kırmızı çizgiyle işaret edilen stator gövde sizin imalatınız mı? Bir de hayata geçirdiğiniz diğer çalışmalarınızın fotoğrafları varsa bakmak isterim, açıkçası yaptığınız işçilik gerçekten çok güzel :) Yenilenebilir enerji kaynaklarıyla bende 3 yılı aşkındır teoride ve pratikte kendimce birşeyler yapmaya çalıştım, bilgi paylaşımında bulunabiliriz, kolay gelsin.

Resim koyamadım, imageshack nedense yanıt vermedi, tezgah üzerinde çok oluklu büyük bir stator var hatta içinde birisi sanırım siz çalışırken çekilmiş resim, ordaki statoru da siz mi imal ediyorsunuz?

Bazen esen, bazen yaprağı kımıldamayan, dışarıdaki fotoğraf ve çalışmayan linkler...


İşte, tam da bu yüzden fotoğrafları foruma yüklüyoruz. Lâzım olduğu zaman bulunsun, görünsün diye. Yanlış anladıysam, düzeltin; fotoğrafı imageshack'a yükleyip, buraya da linkini vermeyi düşünmemiştiniz değil mi?

Zaten size ait fotoğraf sizde olur, imageshack'de değil!

Konu hakkında sizin de bilgi tecrübelerinizi paylaşmanızdan memnuniyet duyarız. Tabii öncelikle forum kurallarımızı öğrenip, kendinizi tanıttıktan sonra. :)

Teknik konularda yazışmayı düşünen kişilerin, bunlara takılmayacağını zaten düşünsem de hatırlatmak istedim ki deneme yanılma yolunun sıkıntılarını yaşamayasınız.

Rüzgar enerjisi gibi alternatif ve yenilenebilir enerjiler konusu çok önemli bir konu, hatta bence çevreci romantizmle geçiştirilmemesi, gerçek bilimsel bilgiye dayanması, hesap kitabın doğru yapılması gereken ve ülkemizi ve tüm insanlığın geleceğini etkileme iddiasındaki teknolojiler.


gece
iş eşittir, bilgi çarpı ter diyen forum kişisi

Resimleri buraya koyamama sorunu yeni üye olmamdan kaynaklanabilirmi:)

Hayır, kaynaklanmaması gerekir.

Buradaki şekil, sıra ve sınırlara (kB, en, boy) uygun fotoğraf yüklemeye çalıştığınızdan eminsiniz değil mi?


gece
sorunun, fotoğrafın boyutlarından kaynaklandığını düşünen forum kişisi.

Yardımlarınız için teşekkürler :)

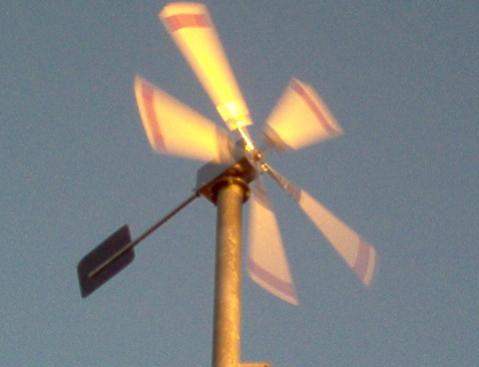

Rüzğar gülü.

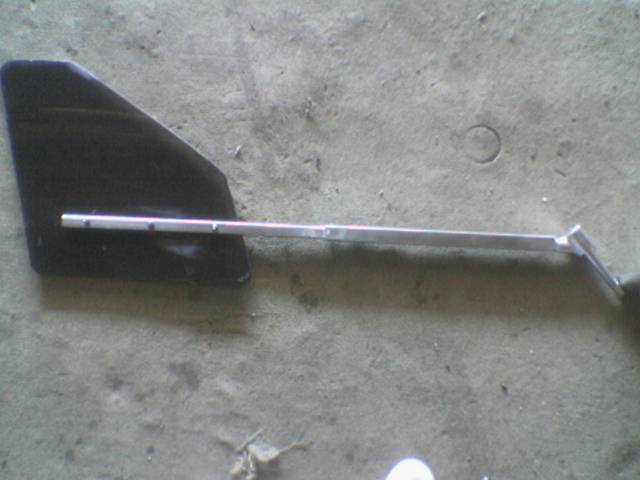

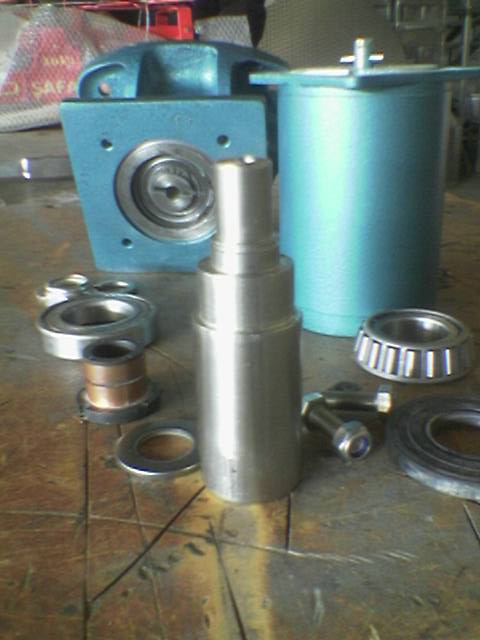

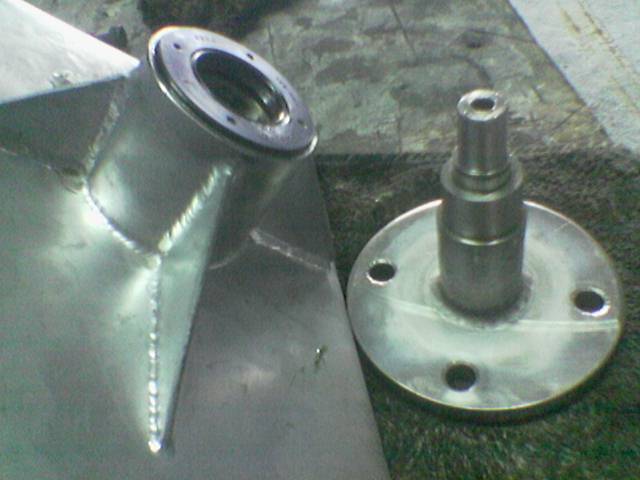

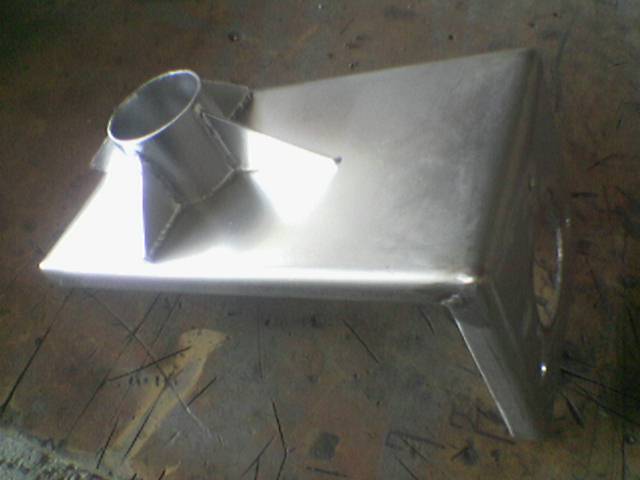

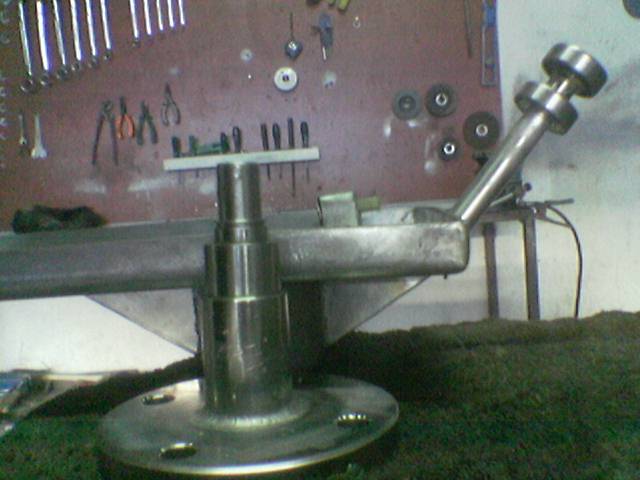

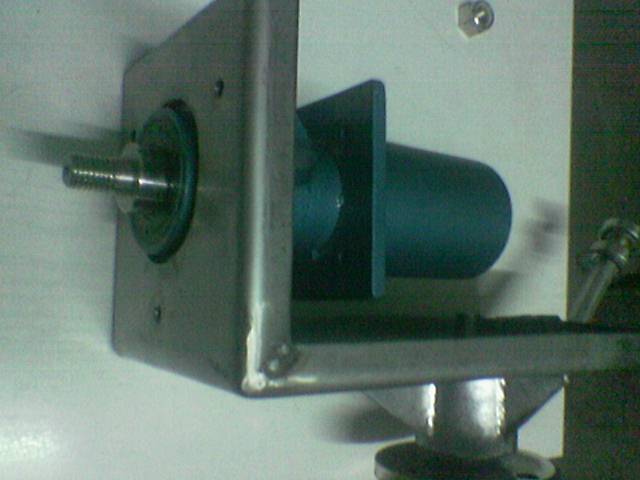

Benim ilk çalışmalarımdan biri:)Eklenti 128744

Eklenti 128748

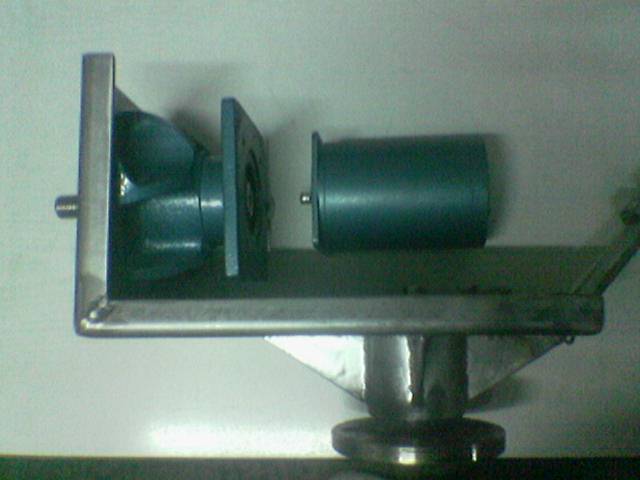

Eklenti 128749

Eklenti 128750

Eklenti 128751

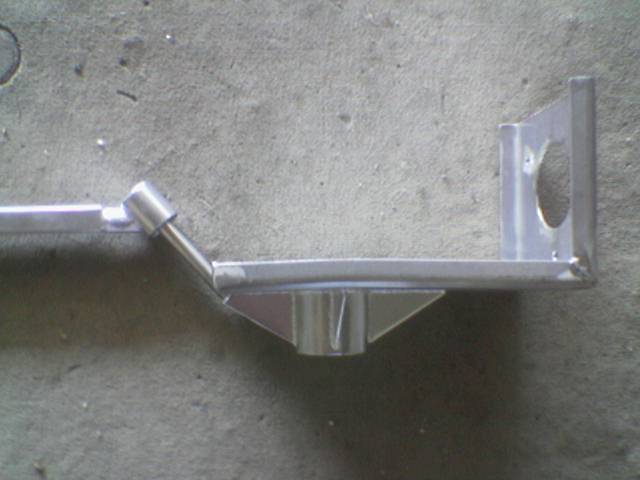

Eklenti 128752

Eklenti 128753

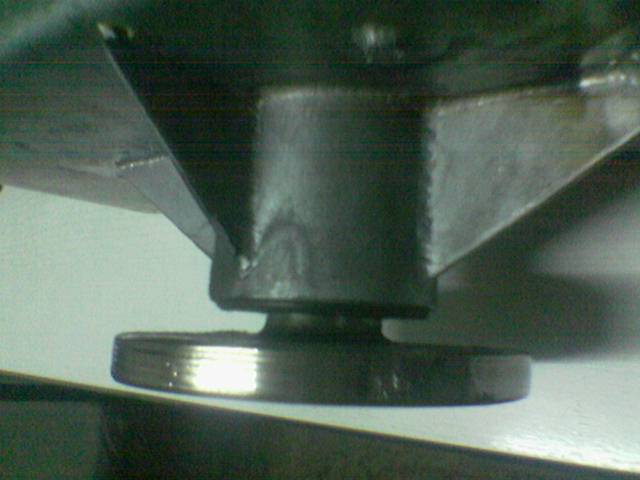

Eklenti 128754

Eklenti 128755

Eklenti 128756

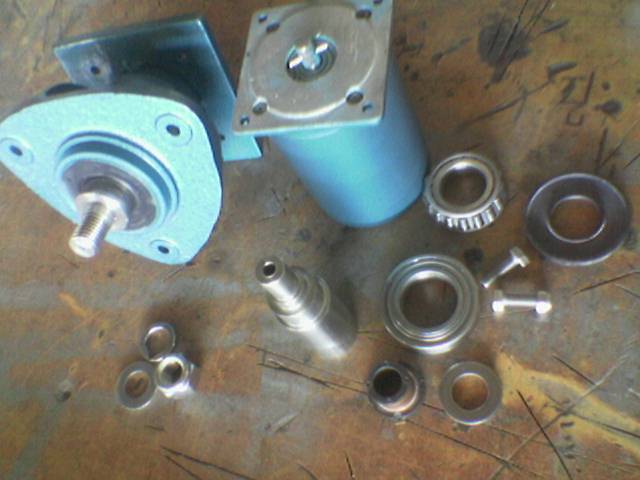

Eklenti 128757

Bu çalışmayı sadece çevre aydınlatma ve elektrikler kesildiğinde doldurmuş olduğu aküleri invertörle 220volta çevirerek kullanıyorum.

Mesleğim elektrik mühendisliği. Alaçatı ya kurulan ilk RES lerden önce rüzgar enerjisi ile uğraşıyorum. 1992 yılından buyana 3 ayrı firmamız ile Türkiye genelinde ölçüm direkleri, RES leri organize ediyoruz. Şu ana kadar edindiğim tecrübe malesef rüzgar enerjisinin faydasının 2 katı kadar zararının olduğudur. Bu kanıya nasıl vardın derseniz.

1-) Ülkemizde hemen her işde olduğu gibi bu işin de çantacılığı çok ilerlemiştir. Yani birileri lisans çıkarır ve bu lisanslar doğru dürüst verilere dayalı olmadan çıkarılır. Böylece verim istenilen düzeyde değildir.

2-) 3-5 Mw dan 130 Mw a kadar büyüklüklerde bir çok RES projesi oluşturulmuş olup çoğunluğu 1995-1999 yılları ölçüm ve başvuruları ile yapılmış ve üretim jeneratörleri malesef demode eski tipte lisanslandırılmıştır. Böylece modern ve 2.5 Mw lık sistemler yerine 600-900 kw aralığında ki eski teknoloji ülkeye girmektedir. Bu cihazlarında verimi düşüktür.

3-) Rüzgar enerjisinin tüm üretimi, genel enerji üretim miktarımız içerisinde ki oranı 20% yi geçemez. Çünkü rüzgar enerji sanntralleri doğru akım üretir ve alternatif akıma çevrilir. Bu da ulusal enerji dağıtım hattımızda ki sistemi bozmaması için ancak bu oranda tutulabilir.

4-) Hidro elektirik santralleri genelde belli başlı akarsu havzalarımız da olduğundan üretilen enerjinin ulusal nakil hattına bağlantılarıda bir kaç büyük aktarma hattından yapılırken, rüzgar enerjisi üretim alanları darma dağınık olduğundan her santralin ayrı ayrı bağlantı hattına ihtiyacı doğmaktadır. Bu da çok tehlikeli biçim de bir çok havai hattın ortaya çıkmasına sebep vermektedir. Bu hatların çevre etkileri sayılamayacak kadar kötüdür. (Yangın tehlikesi, manyetik alan tehlikesi vs gibi)

5-) RES ler kuruldukları bölge de çevreyi olumsuz olarak etkilemektedirler. Bunlardan en büyüğü yarattıkları ses şiddeti ve titreşimlerdir. Dolayısı ile bitki örtüsüne ve hayvan popülasyonuna zarar vermektedirler. RES lerin kuruldukları bölgeler de başka bir yatırım yapılması mümkün değildir. Hele ki rüzgar kuvvetinin en fazla olduğu bölgemiz olan Ege Bölgesin de irili ufaklı RES ler dolayısı ile turizm tamamen baltalanmaya başlamaktadır.


Daha da sayılabilecek çok sorun var. Bura da bazı şeyleri belirtmek istemiyorum. Ülkemizin enerji geleceği malesef şimdi ki teknolojilerle ne rüzgar da ne de güneşte dir. Maliyetleri dolayısı ile doğalgaz santralleri de sadece ve sadece ülkemizin geleceğinin ipoteklenmesidir. Hidro elektrik santrallerinin yeni yatırım kapasiteleri artık sona yaklaşmaktadır. Bu durumda ister beğenin ister beğenmeyin tek çare şimdilik nükleer santrallerdir.

Syn: balbay rüzgar enerjisinin yazdığınız sakıncaları küçük bağ, bahçe veya dağ evi gibi yerlerde kullanılmasında da aynen geçerlimi.

Örneğin 1Kw bir rüzgar jenaratörü.

Bahsettiğiniz konuda bir yazı daha yazmaya çalışıyordum. Nakil hatları olmadan lokal kullanımda 225 kw kadar ki türibinler bence doğa dostu. Enerji hatlarına uzak bu bahsettiğiniz gibi yerlerde bence en mükemmel çözüm rüzgar. Hele ki depolama sistemlerini de kullanır ve bir miktar güneş enerjisi sistemleri ile de desteklerseniz tadından yenmez. Enerji üretiminin yanında dalgıç pompa yerine de kullanılan rüzgar milleri var. Bunlar da çok verimli. Bizim 20kw çiftlik sistemimizin bazı fotoğrafları da bunlar.

Çok güzel çalışmalar, Sayın Balbay'ın ileri sürdüğü olumsuzluklar zaten büyük RES tesisleri için söz konusu olabilir. Bu formlarda ki kapasite amatörce özel aile tesisleri için. Kendiside zaten bu tip çalışmaların faydalı olduğunu belirtmiş.

nec5 in çalışma ve sunumu çok güzel.

Bizim yörede rüzgar devamlılığı yok. Olsa iyi olurdu!

merhaba arkadaşlar

konu uzun zamandır rafta kalmış,hafif tozlanmış gibi görünsede üüfffffleyince tertemiz bir enerji işte önümüzde :)

bende bir süredir rüzgar enerjisi ile ilgileniyorum.

sayın musti nin son durumunu öğrenmek isterim.

yaklaşık 4 yıldır zamanım ve ekonomik durumum elverdikçe biraz araştırma,çokça deneme ve en çokta kafa yormakla kendi çapımda seri üretim yapar hale geldim.

bunun yanında elimden geldiği kadar bu işlere meraklı amatör arkadaşlarada fikir ve ekipman konusunda yardımcı oluyorum.

bundan sonra fırsat buldukça bende çalışmalarımı paylaşacağım....

aslına bakarsanız bu işe ilk günden beri ticari gözle baktım.amacım her zaman rüzgar enerjisinden gelir elde etmekti :)

azim,araştırma,zaman,yatırım vesaha çalışmalarımın sonunda yavaş yavaş geri dönüşüm olmaya başladı :)

ilk olarak 1 ay kadar önce tasarladığım anemometre mi paylaşmak isterim.

bu işlerle uğraşan herkezede kesinlikle tavsiye ederim.

sizde bir bisiklet km ile kolaylıkla yapabilirsiniz. kendiniz yaparsanız 25-30 tlye imal edebilirsiniz.

ben kupaları için küçük bir kalıp çalışması ve bolca deneme yanılma ile kendiminkini tasarladım.

hatta birkaç müşterimede verdim.80 km rüzgar hızına kadar son derece stabil çalışan anemometremizden hepimiz çok memnunuz :)

ilk resim benim küçük bir servo motordan modifiye ettiğim 10 amper verebilen bir rüzgar türbini.

diğerleri de kendi imalatım 1000 wattlık türbin kurulumdan görüntüler.
