Yapay Aydınlatmalı Bitki Kabini-Topraksız Tarım
5 Eklenti(ler)
Herkese merhaba;

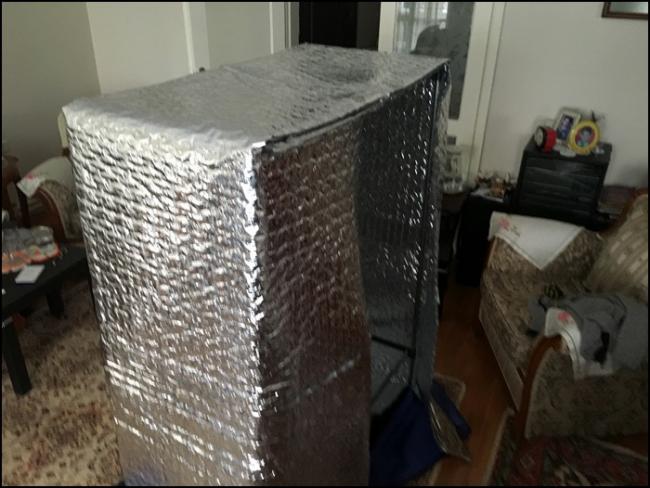

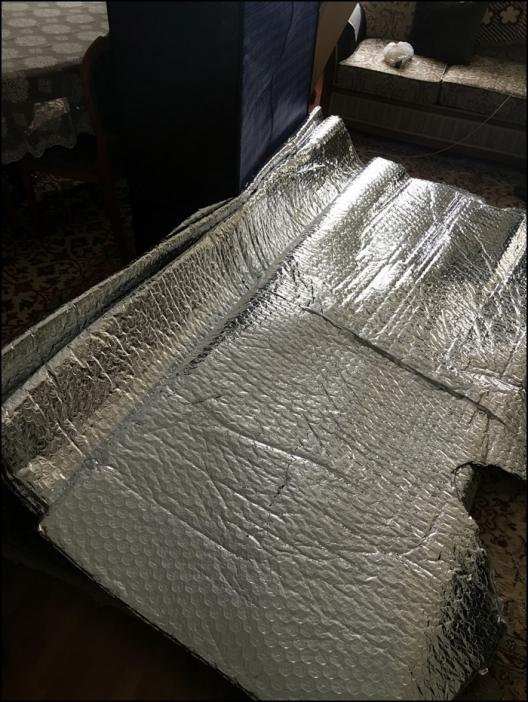

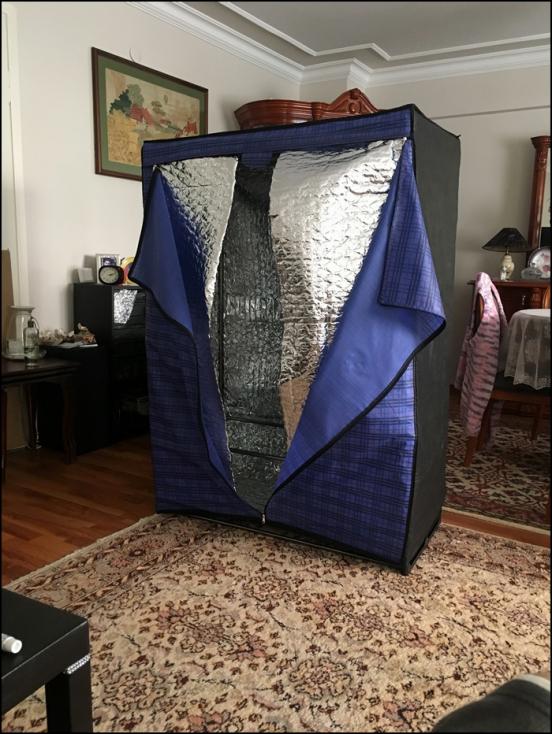

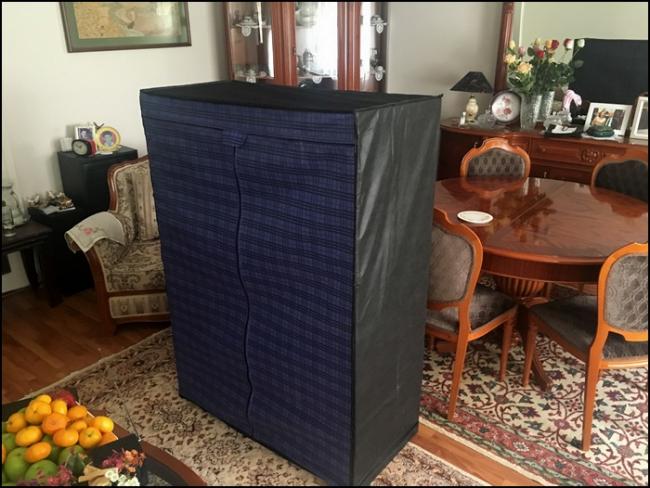

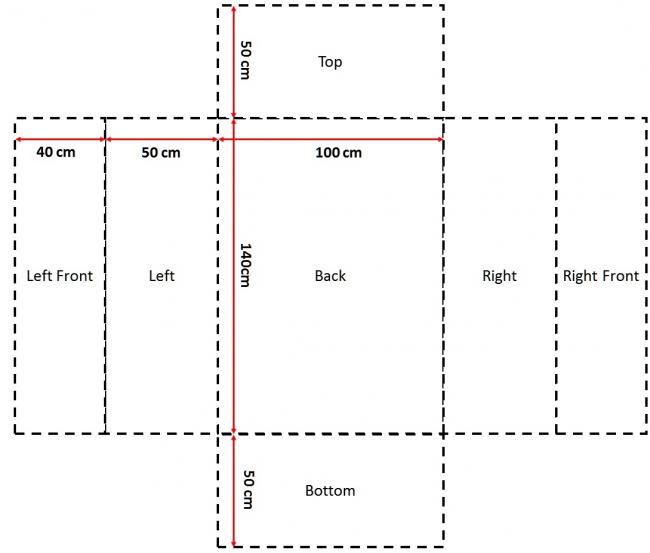

Yazın balkonda topraksız tarım denemelerimizden sonra kışın evde babama bir meşgale olsun diye bir bitki kabini hazırlamaya karar verdik. Bu başık altında elimden geldiğince yaptıklarımı anlatmaya çalışacağım. Siz üstadların görüş ve önerilerine ihtiyacım olacak. Kurgumuz şu şekilde; - 140x100x50cm kabin - LED aydınlatma - Havalandırma Sistemi - Topraksız Tarım Düzeneği - Kontrol Otomasyonu - Otomatik fotoğraf çekme sistemi /timelapse yapmak için Kabin ufak olduğu için bodur domates yetiştirmeye karar verdik. Bunun için öncelikle tohumları kokopite ektik hergün nemlendirerek çimlenmelerini sağladık. Tabi sadece domatesle yetinmek olmazdı, arsızca biber ve salatalık tohumlarını da çimlendirdik :) Bir taraftada minik marul tohmları duruyor onlara henüz el atmadık :) Bitki Kabini Hazırlanışı: Bitki kabinleri malum yüksek fiyatlı oluyor bu sebeple yine forumda örnekleri olan bez dolap kullanmaya karar verdik. İnternetten bir adet bez dolap sipariş ettik, 30 tl ye largo dahil kapımıza geldi. Bez dolabın iç kısmına yansıtıcı film olarak bir arkadaştan aldığım izolasyonlu filmi kullandım. Hem yansıtıcı özelliği var hemde içinde hava kabarcıkları mevcut, bu sayede bir miktar ısı izolasyonu da sağlamış olacak. Kabinimizi kuruyoruz; Yaklaşık 7-8 dakikada kurulabiliyor, Fiyatından da anlaşılacağı gibi çok kaliteli değil, şasesi çok fazla ağırlık taşıyabilecek cinsten değil, zaten bizimde şasesiyle pek işimiz olmayacak. Eklenti 636563 Kabinin içerisine yansıtıcı filmimizi kaplıyoruz, bunun için önce bir şablon çıkarttım ve bu şablona göre tek parça olarak kesim yaptım. Elimdeki malzeme büyük olduğu için tek parça kesim yapabildim, çok şart bir durum değil :) Şablonumuz; Eklenti 636566 Eklenti 636564 Eklenti 636565 Kabinin üzerine tekrardan bezi geçiriyoruz. Bu sayede içi yansıtıcı filmli bir bitki kabinimiz oluyor:) Eklenti 636567 Devamı gelecek ;);) |
Haydi kolay gelsin. Merakla bekliyoruz.
|
5 Eklenti(ler)
Teşekkürler :)
Bir taraftan tohumlarımızı çimlendirdik, durumları şu şekilde, ışığa besine ve ilgiye ihtiyaçları var. Red Robin cinsi domateslerimiz,arada salatalık ve biber tohumumuz da var:) Eklenti 636582 Eklenti 636583 Eklenti 636584 Eklenti 636585 Eklenti 636586 |
5 Eklenti(ler)
Sıra geldi bitki kabini içine hidroponik sistemimizi yerleşirmeye. Balkondaki sistemimi aynen taşıma niyetindeydim ama ultimate seviyedeki titizliğim ve kıllığım sebebiyle birçok parçayı yeniledim, kala kala bir besin tankı kaldı eskilerden.

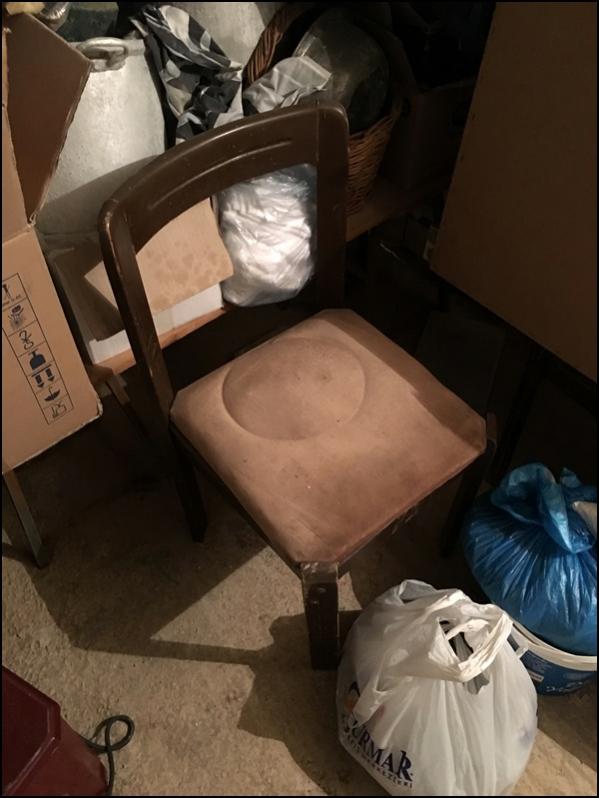

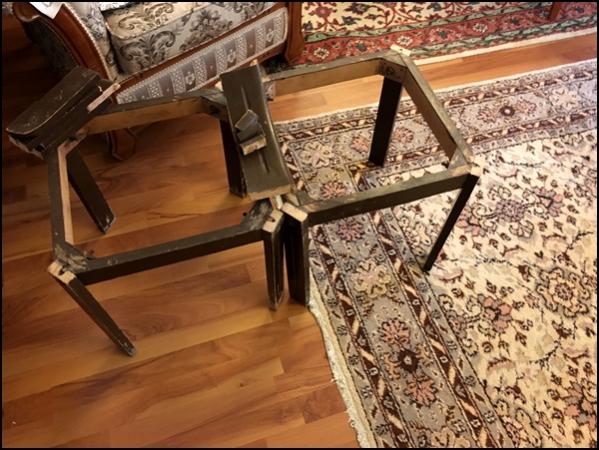

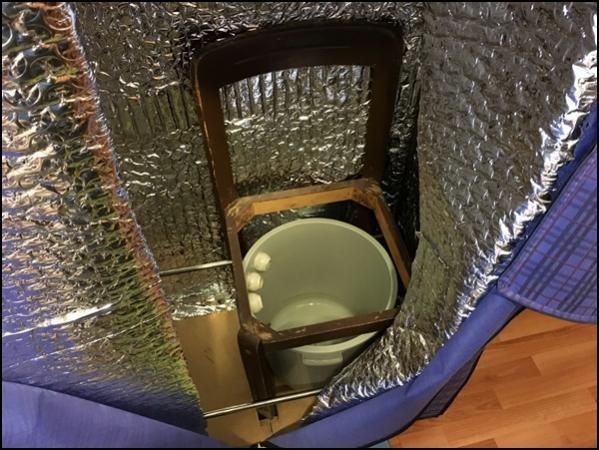

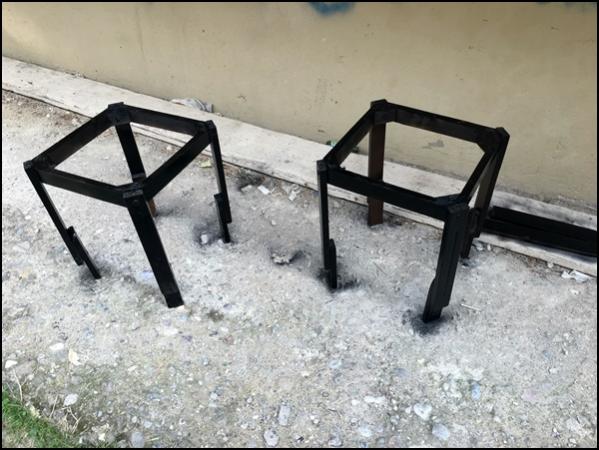

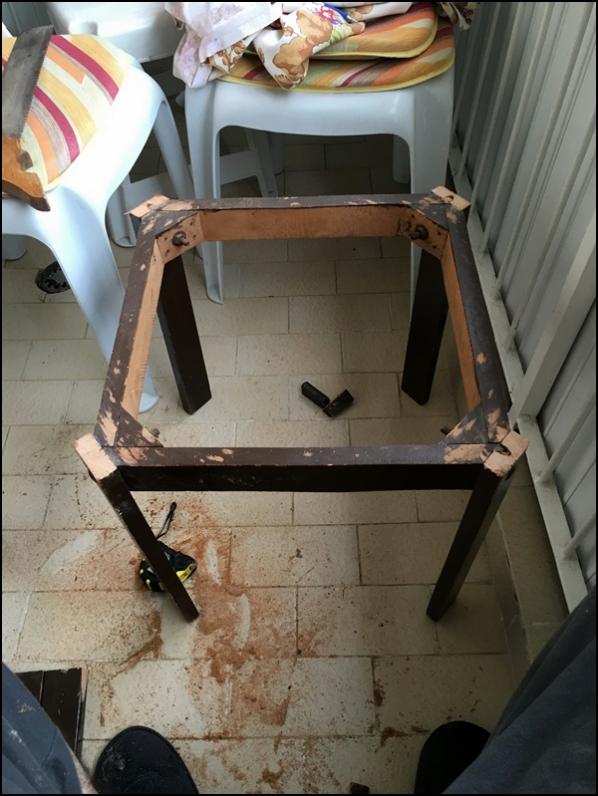

Hidroponik sistemi kabine yerleştirme için taşıyıcı bir sisteme ihtiyacım vardı. Demirciden yaptırma niyetindeydim ancak garajı gezerken birde ne göreyim :) Bingo ! Eklenti 636587 Yaklaşık 35 yıllık bir sandalye, 2 adetini aldım ve hemen işe koyuldum. Nasıl duracağına baktık ve ayaklarına yaklaşık 10 cm lik bir ilave yapmamız gerektğini farkettik. Eklenti 636588 Kesmeye başlıyoruz. Eklenti 636589 Eklenti 636590 Final hali bu şekilde oluyor; Eklenti 636591 |
1 Eklenti(ler)
|
5 Eklenti(ler)
Taşıyıcı sistem tamamlandıktan sonra saksıları ve sulama sistemini hazırlamaya başlıyorum. Sistemi basit bir şekilde çizip ona göre hareket etmek bazı işleri atlamamak adına faydalı oluyor.

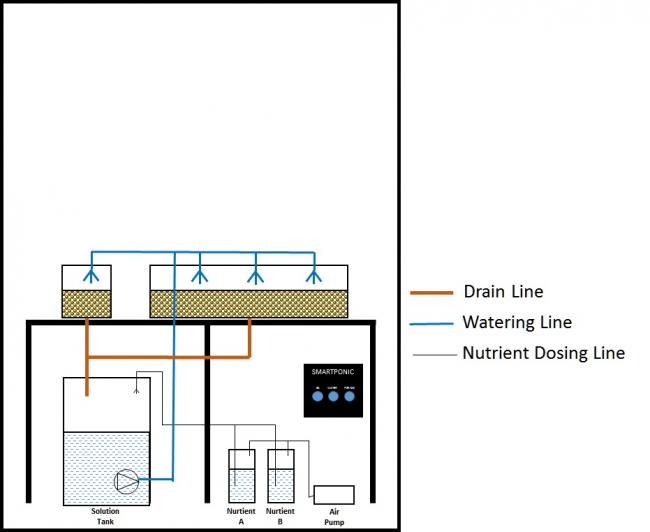

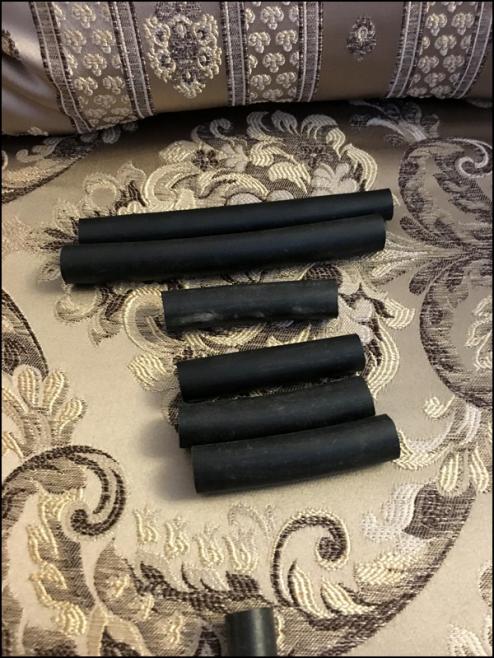

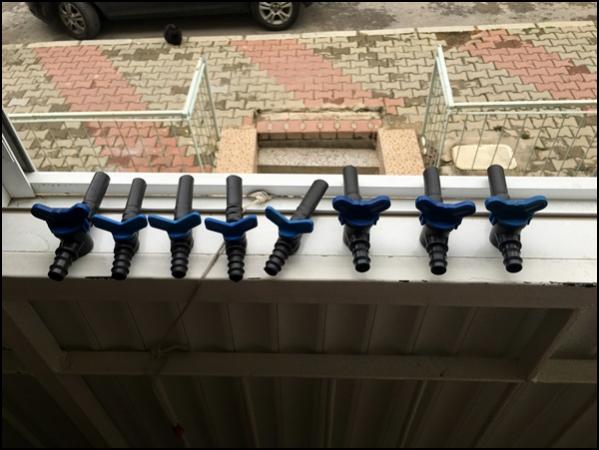

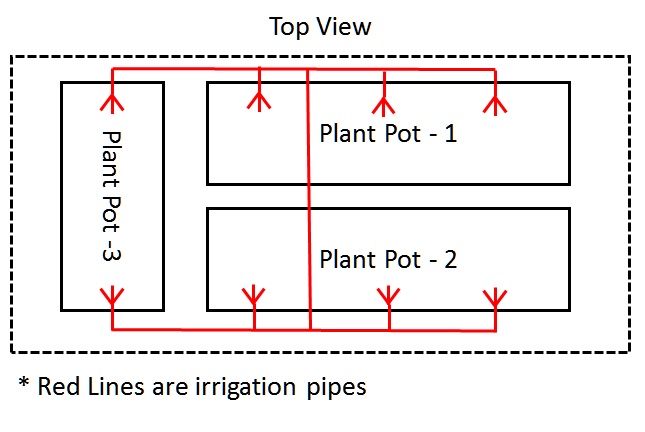

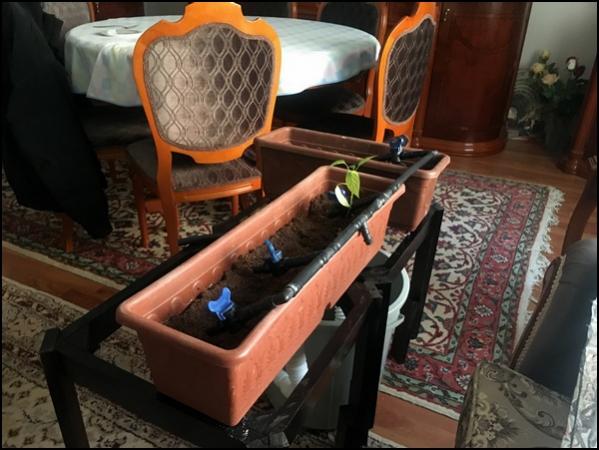

Tasarladığım sistem şu şekilde olacak; Eklenti 636593 Saksıların diziliminide şu şekilde planladık; Eklenti 636594 Taşıyıcı sehpa üzerine sasıları yerleştirip bir deneme yapıyoruz ve saksıların ekstra bir bağlantıya ihtiyaç duymadan durabildiğini teyit ediyoruz. Eklenti 636595 Sulama borularını temin ediyoruz, T,dirsek ve vanalarımız da yenileniyor. Sulama sisteminide saksı dizilimine göre ölçülendirip boruları kesmeye başlıyoruz. Eklenti 636596 Vana ve dirsek bağlantılarımızı yapıyoruz. Kurtağzı bağntı olmasına rağmen ben birleşim yerlerinde tangit kullandım. Malum iç mekanda çalışacak sistem bu sebeple daha dikkatli oluyoruz. Eklenti 636597 |
2 Eklenti(ler)

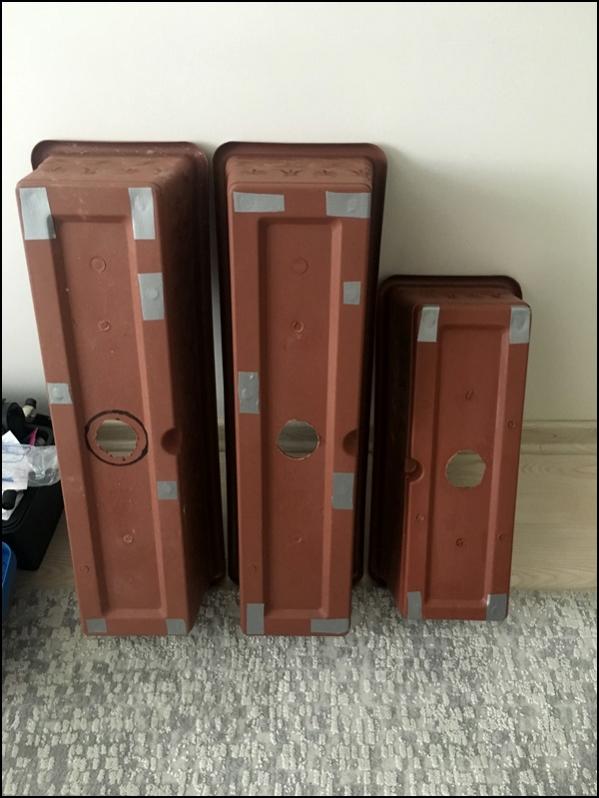

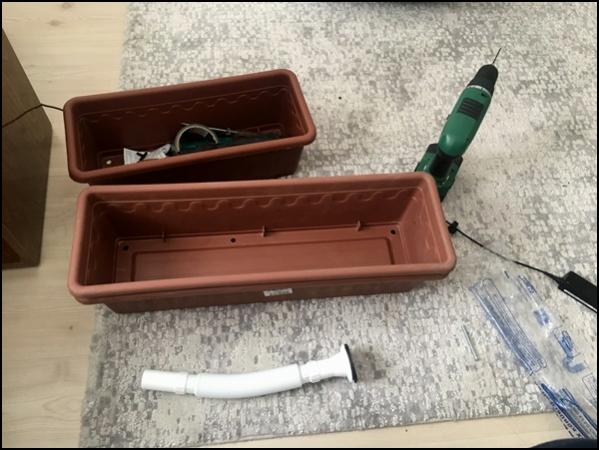

Borulama bittikten sonra saksılarımızı da yenilemeye karar verdik. 3 adet yeni saksı aldım. Saksının altındaki su giderlerini kapatım ve silikon ile izole ettim.
Diplerine 40mm lik delikler açarak lavobo giderlerinden bağladım. Drain hattını özellikle geniş tuttum ki tulama birikme vs risklerini minimize edelim. Eklenti 636598 Eklenti 636599 |
1 Eklenti(ler)

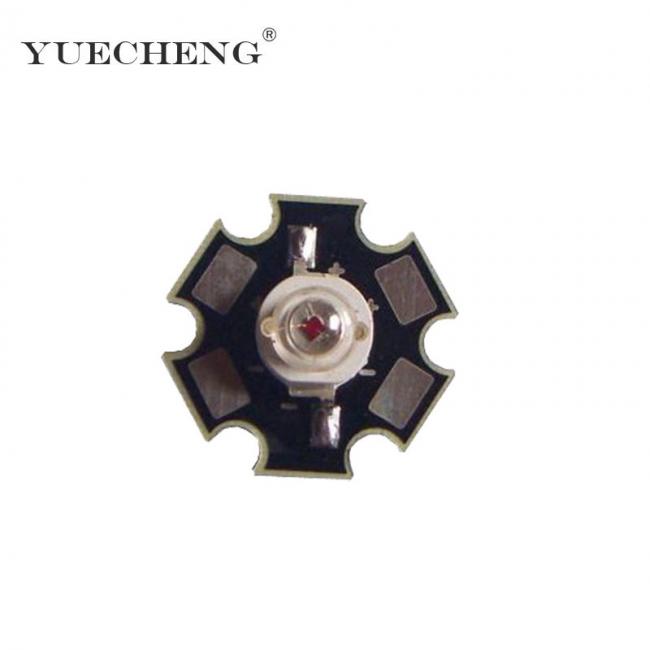

Aydınlatma kısmına gelince, aliexpressten 60 adet 1w lık power led siparişi vermiştim, 660nm ve 440nm dalga boyların yaklaşık 60-70lm ışık veriyorlardı. Ancak bir türlü gelemediler. Sipariş verdiğim ürünler şu şekilde;
Eklenti 636600 |
5 Eklenti(ler)

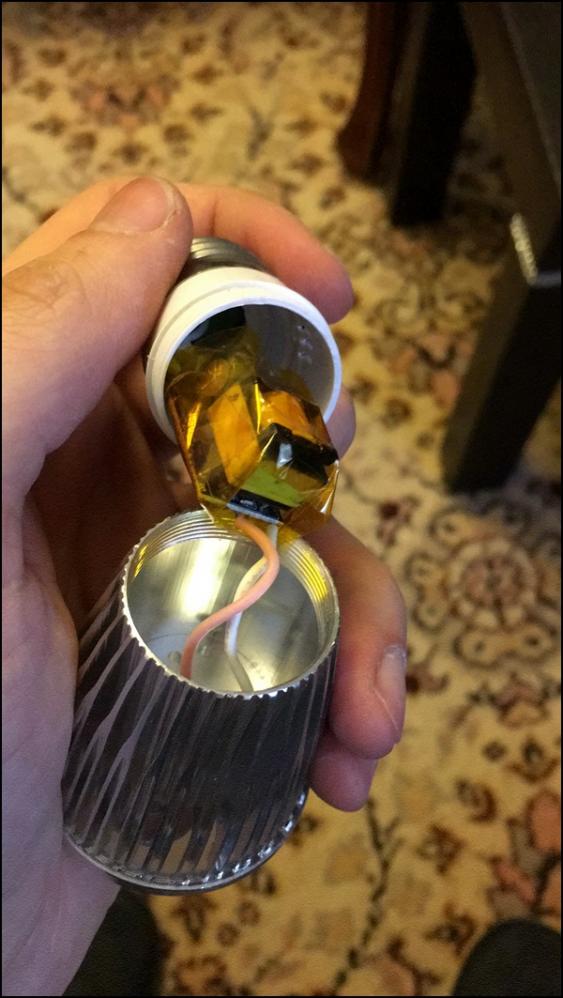

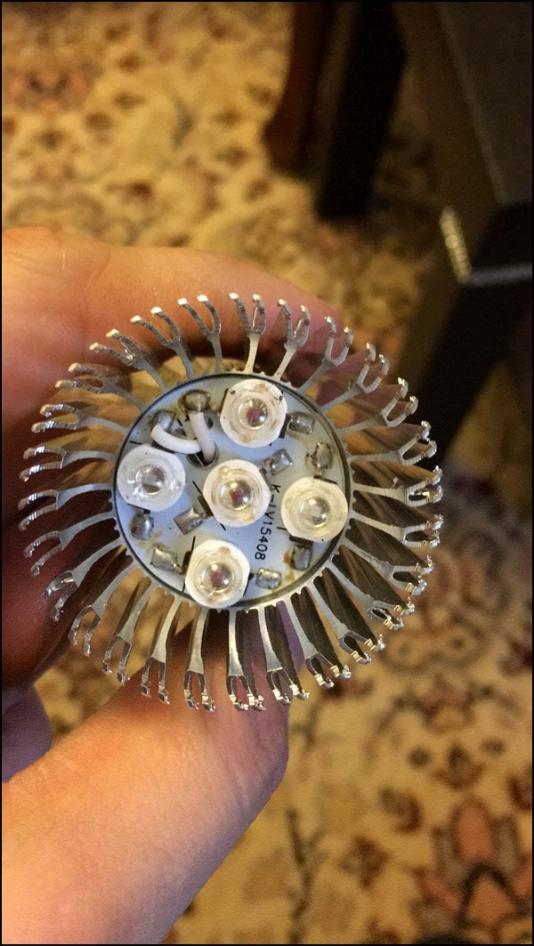

İşimi görmesi amacıyla sahibinden.com üzerinde satılan E27 duya sahip 5 ledli amplüllerden 10 adet aldım. Etiket verisi 15watt olsada muhtemelen 4-5 watt ancak çekiyorlardır.

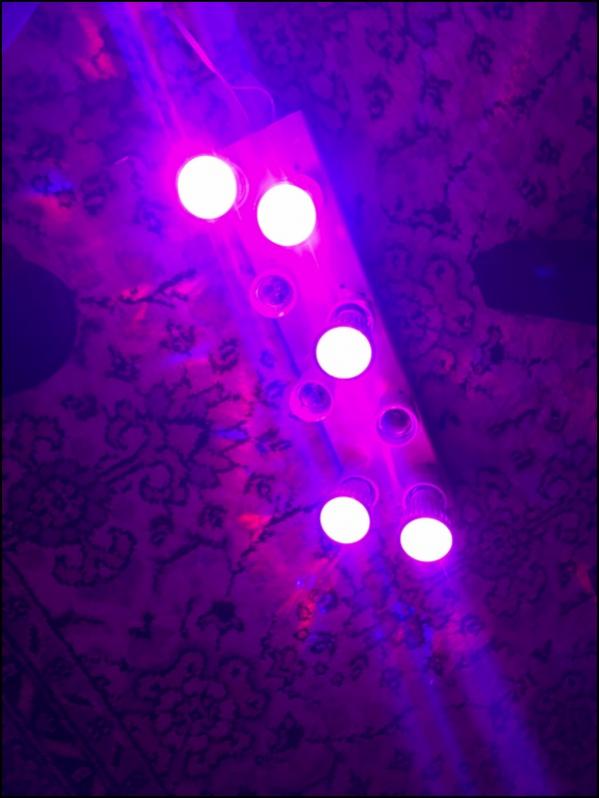

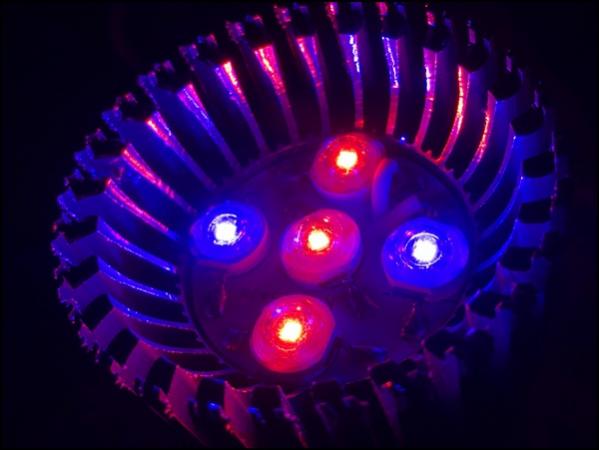

Ayrıca CFL ampüllede sistemi desteklemeye karar verdim. 8 li bir armatür ilede gelişim döneminde 6000K 23w x 8 CFL kullanacağım. Çiçeklenme döneminde 3200K gibi bir değer bulursam ona geçeceğim. Tabi çinden ledlerimiz gelirse bu sefer tasarladığım armatüre kavuşmuş olurum :) Satın aldığım ledler ve armatürler aşağıdaki gibi. Ledlerina det fiyatını 10 TL den aldım, armatürleri aldığım arkadaş hediye etti. Aliexpressde adet fiyatı7-8 tl civarında. Geçici olarak 5 tanesini çalıştırıp fidelerimi altına yerleştirdim:) Armatürler çok amatörce hazırlanmış, daha iyi hale getirmek için çalışmalara başladım. Eklenti 636609 Eklenti 636610 Eklenti 636611 Eklenti 636612 Eklenti 636613 |
4 Eklenti(ler)

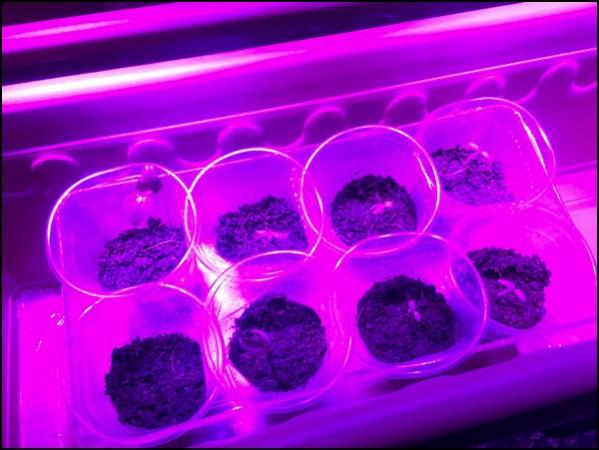

Şimdilik bitkilerimiz halinden memnun, sabah uyanınca lambaları açıyoruz akşam yatarken kapatıyoruz.
Eklenti 636618 Eklenti 636619 Eklenti 636620 Eklenti 636621 |
Bir taraftanda malzemelerin fiyatını çıkararak hesap tutuyorum :)
Bez dolap 30 TL LED lambalar 100 TL Armatür için ekstra malzemeler 20 TL Yansıtıcı folyo - ücretsiz temin edildi TaşıMma sehpası - ücretsiz temin edildi 2 kutu sprey boya - 15 TL 3 adet saksı - 12 TL 3 adet lavobo gideri - 7,5 TL Silikon - 8 TL Tangit - 5 TL Sulama Boruları ve fittings- 10 TL Besin tankı - 13 TL daha önceden temin edilmişti Sirkülasyon pompası -25 TL- daha önceden temin edilmişti Besin tankı - meşrubat şişesinden ücretsiz :) Hava motoru - 5 tl ve 15 tl 2 adet Hava hortumu,t ve çekvalfler- 10 tl kokoit - ?? ponza taşı - ?? Sineklik - 5 tl akılma geldikçe ekleyeceğim |
sayın ebalbay elinize emeğnize sağlık
sizin...... ec sulama sistem..... çalışması nasıl gidiyor |
Teşekkür ederim, elimizden geldiğince birşeyler yapmaya çalışıyoruz.
Smartponic için epey yol kat ettik, ancak henüz finalize edemedik işlerimizin yoğunluğundan dolayı :(:( Alıntı:
|
5 Eklenti(ler)
Bugün LED aydınlatma için armatürü elden geçirmeye başladım. Daha doğrusu duylar ve ahşap şase hariç herşeyi değiştirdim :) Komple baştan yaptım.

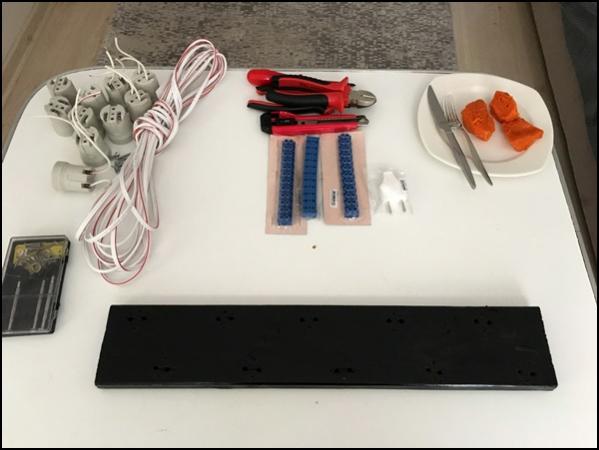

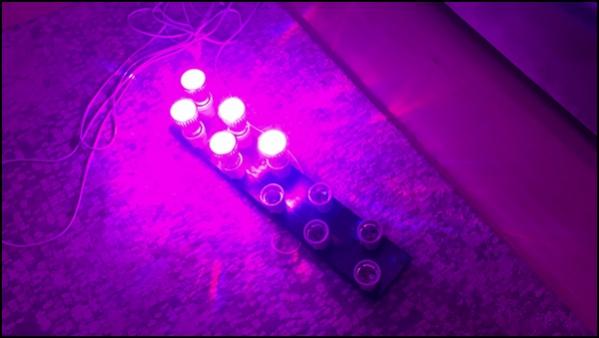

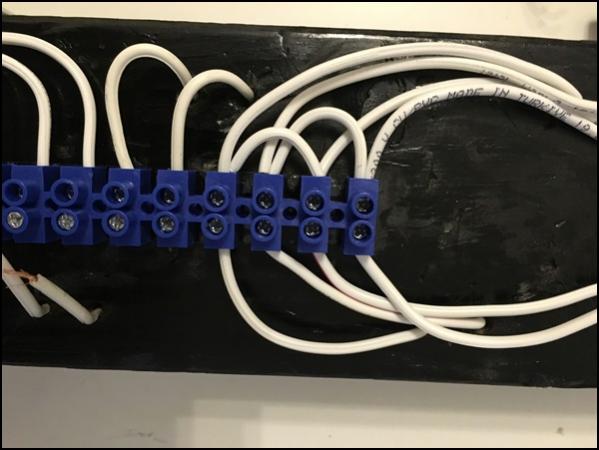

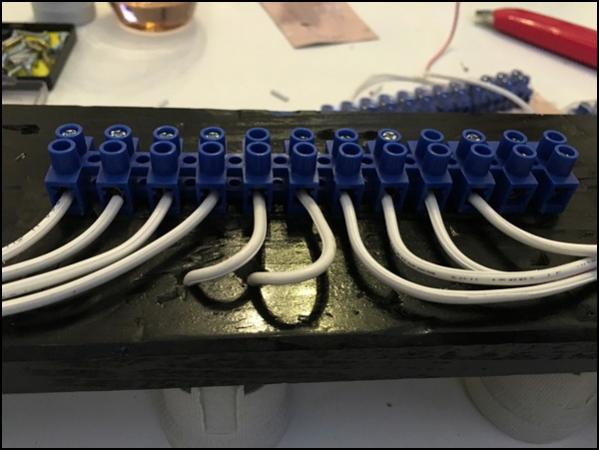

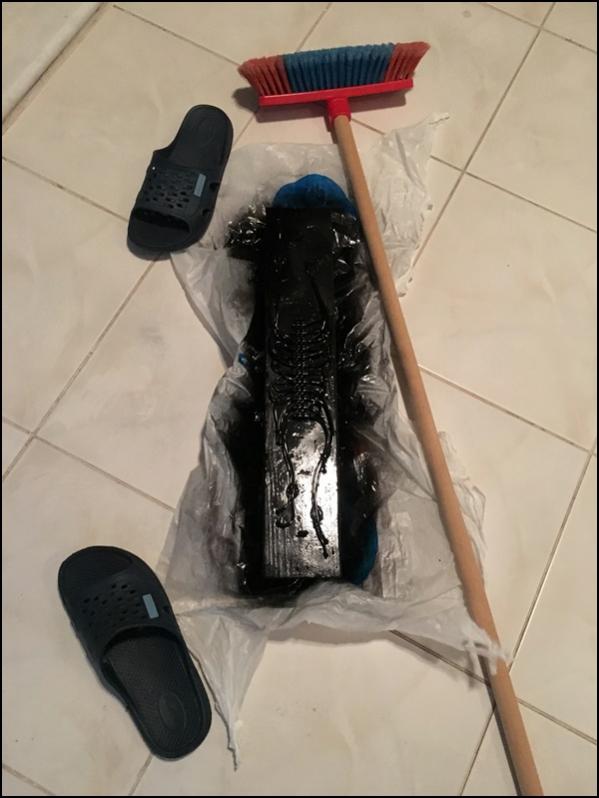

İlk önce hazırlığımızı yapıyoruz. Malzemelerimiz aşağıdaki gibi. Kabak tatlısı opsiyonel :) Ahşap şasemizi siyah sprey boya ile boyadım. Daha güzel gözüküyor boyalı olduğunda gözüme. Eklenti 636715 10 adet E27 duyu paralel olarak bağlayacağım, istediğimiz kadar ampül takıp çalıştırma şansımız var. Bağlantılarımız için 2x0,75 kablo, klemens(ben 12 li kullandım ama daha azıylada aynı işi yapabilirsiniz. Çalışmaya başlıyoruz. Eklenti 636716 Eklenti 636717 Herşey bittikten sonra bir deneme yapıyoruz ve bingo ! Problem yok. Eklenti 636718 Siyah sprey ile duyları ve kablolarıda boyuyoruz ve kullanıma hazır hale geliyor. Eklenti 636719 |
3 Eklenti(ler)

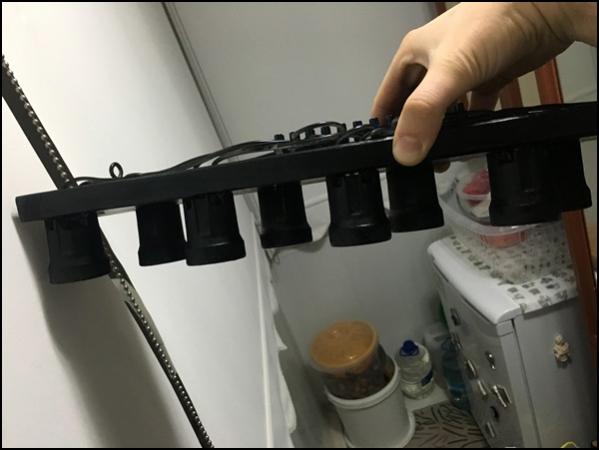

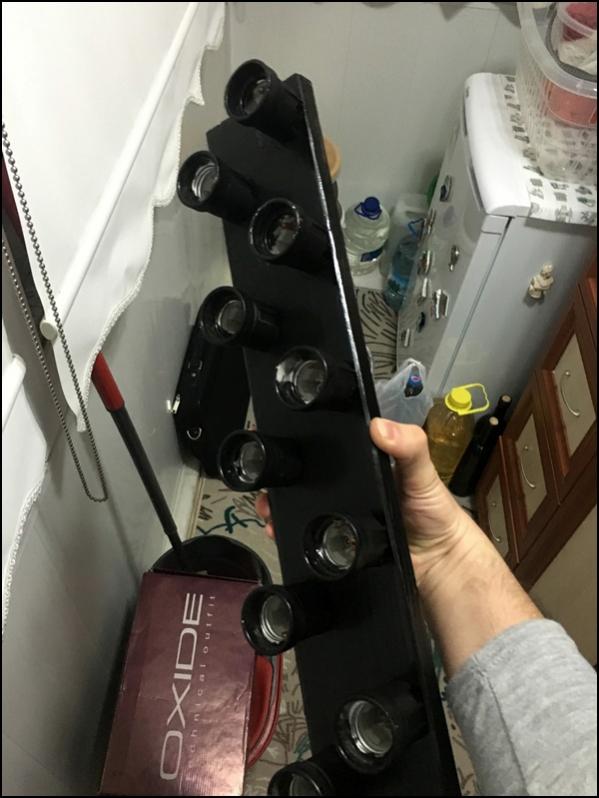

Ve armatürümüzün final hali, montaja hazır;

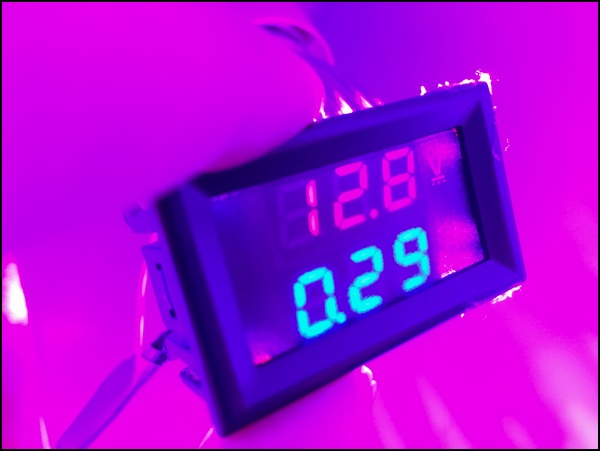

Eklenti 636720 Eklenti 636721 Buarada LED lambalarımızın çektiği akımı ve voltajıda ölçtüm. 12.9v ve 300mA çekiyorlar. Aslında LED lerin her biri 1 Wattlık diye satılan power ledlerdenmiş, fena sayılmaz ;);) Eklenti 636722 |
Merhabalar,
Öncelikle paylaşımlarınız için teşekkür ederim. İskeleti dahil olmak üzere bitki kabinini sıfırdan yapmayı planlıyorum. Sizin kabine havalandırma koymadığınızı farkettim. Bu konuda bir sıkıntı çektiniz mi? Ben toplamda 3 katlı ve her katına ise 3 er tane hazne koyarak derin su kültüründe üretim yapmak istiyorum. Maalesef bir apartman dairesinde kullanacağım için koku olur mu olursa ne derece ağır olur endişesi yaşıyorum. Çalışmalarınızda kolaylıklar dilerim. |
Merhaba Ercan
Bu konuyu daha yeni fark ettim :( Konu yarım kalmış ? |
