Eski 30-12-2016, 22:34   #1
Ağaçsever

Giriş Tarihi: 03-01-2016
Şehir: izmir
Mesajlar: 35
Smile Yapay Aydınlatmalı Bitki Kabini-Topraksız Tarım

Herkese merhaba;
Yazın balkonda topraksız tarım denemelerimizden sonra kışın evde babama bir meşgale olsun diye bir bitki kabini hazırlamaya karar verdik. Bu başık altında elimden geldiğince yaptıklarımı anlatmaya çalışacağım. Siz üstadların görüş ve önerilerine ihtiyacım olacak.

Kurgumuz şu şekilde;
- 140x100x50cm kabin
- LED aydınlatma
- Havalandırma Sistemi
- Topraksız Tarım Düzeneği
- Kontrol Otomasyonu
- Otomatik fotoğraf çekme sistemi /timelapse yapmak için

Kabin ufak olduğu için bodur domates yetiştirmeye karar verdik. Bunun için öncelikle tohumları kokopite ektik hergün nemlendirerek çimlenmelerini sağladık. Tabi sadece domatesle yetinmek olmazdı, arsızca biber ve salatalık tohumlarını da çimlendirdik Bir taraftada minik marul tohmları duruyor onlara henüz el atmadık

Bitki Kabini Hazırlanışı:

Bitki kabinleri malum yüksek fiyatlı oluyor bu sebeple yine forumda örnekleri olan bez dolap kullanmaya karar verdik. İnternetten bir adet bez dolap sipariş ettik, 30 tl ye largo dahil kapımıza geldi.

Bez dolabın iç kısmına yansıtıcı film olarak bir arkadaştan aldığım izolasyonlu filmi kullandım. Hem yansıtıcı özelliği var hemde içinde hava kabarcıkları mevcut, bu sayede bir miktar ısı izolasyonu da sağlamış olacak.

Kabinimizi kuruyoruz;
Yaklaşık 7-8 dakikada kurulabiliyor, Fiyatından da anlaşılacağı gibi çok kaliteli değil, şasesi çok fazla ağırlık taşıyabilecek cinsten değil, zaten bizimde şasesiyle pek işimiz olmayacak.

Name:  IMG_8188.jpg
Views: 494
Size:  53.0 KB

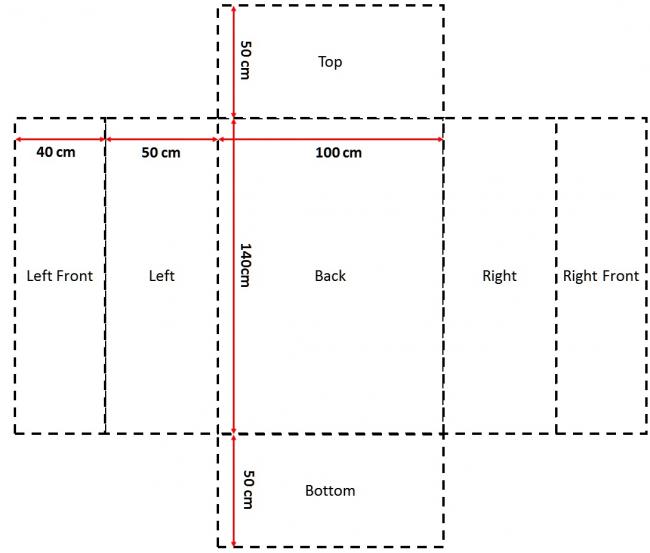

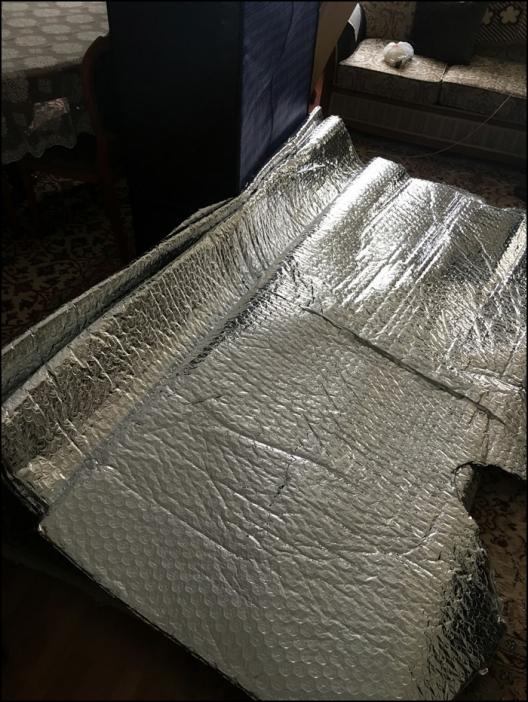

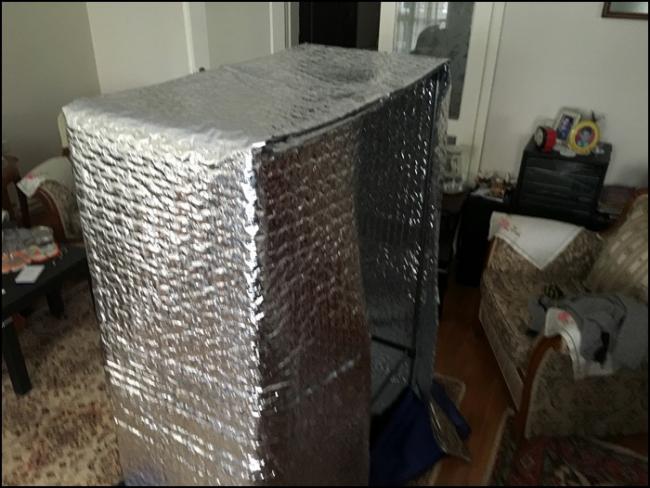

Kabinin içerisine yansıtıcı filmimizi kaplıyoruz, bunun için önce bir şablon çıkarttım ve bu şablona göre tek parça olarak kesim yaptım. Elimdeki malzeme büyük olduğu için tek parça kesim yapabildim, çok şart bir durum değil

Şablonumuz;

Name:  Reflector Drawing.jpg
Views: 469
Size:  27.7 KB

Name:  IMG_8189.jpg
Views: 479
Size:  73.5 KB

Name:  IMG_8190.jpg
Views: 480
Size:  47.9 KB

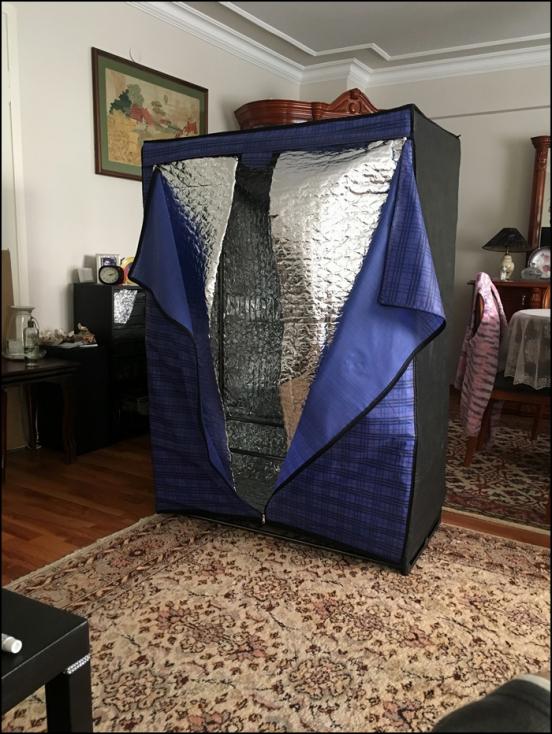

Kabinin üzerine tekrardan bezi geçiriyoruz. Bu sayede içi yansıtıcı filmli bir bitki kabinimiz oluyor

Name:  IMG_8199.jpg
Views: 486
Size:  74.4 KB

Devamı gelecek


ebalbay Çevrimdışı   Alıntı Yaparak Cevapla Başa Dön
Eski 31-12-2016, 06:48   #2
Ağaç Dostu

Giriş Tarihi: 14-03-2009
Şehir: Kocaeli
Mesajlar: 192
Haydi kolay gelsin. Merakla bekliyoruz.

ebalbay beğendi.
kursun Çevrimdışı   Alıntı Yaparak Cevapla Başa Dön
Eski 31-12-2016, 09:27   #3
Ağaçsever

Giriş Tarihi: 03-01-2016
Şehir: izmir
Mesajlar: 35
Teşekkürler

Bir taraftan tohumlarımızı çimlendirdik, durumları şu şekilde, ışığa besine ve ilgiye ihtiyaçları var.

Red Robin cinsi domateslerimiz,arada salatalık ve biber tohumumuz da var

Name:  IMG_8690.jpg
Views: 466
Size:  66.9 KB

Name:  IMG_8691.jpg
Views: 461
Size:  43.0 KB

Name:  IMG_8692.jpg
Views: 465
Size:  40.8 KB

Name:  IMG_8693.jpg
Views: 454
Size:  34.2 KB

Name:  IMG_8694.jpg
Views: 456
Size:  36.2 KB

ebalbay Çevrimdışı   Alıntı Yaparak Cevapla Başa Dön
Eski 31-12-2016, 09:34   #4
Ağaçsever

Giriş Tarihi: 03-01-2016
Şehir: izmir
Mesajlar: 35
Sıra geldi bitki kabini içine hidroponik sistemimizi yerleşirmeye. Balkondaki sistemimi aynen taşıma niyetindeydim ama ultimate seviyedeki titizliğim ve kıllığım sebebiyle birçok parçayı yeniledim, kala kala bir besin tankı kaldı eskilerden.

Hidroponik sistemi kabine yerleştirme için taşıyıcı bir sisteme ihtiyacım vardı. Demirciden yaptırma niyetindeydim ancak garajı gezerken birde ne göreyim Bingo !

Name:  IMG_8207.jpg
Views: 453
Size:  53.5 KB

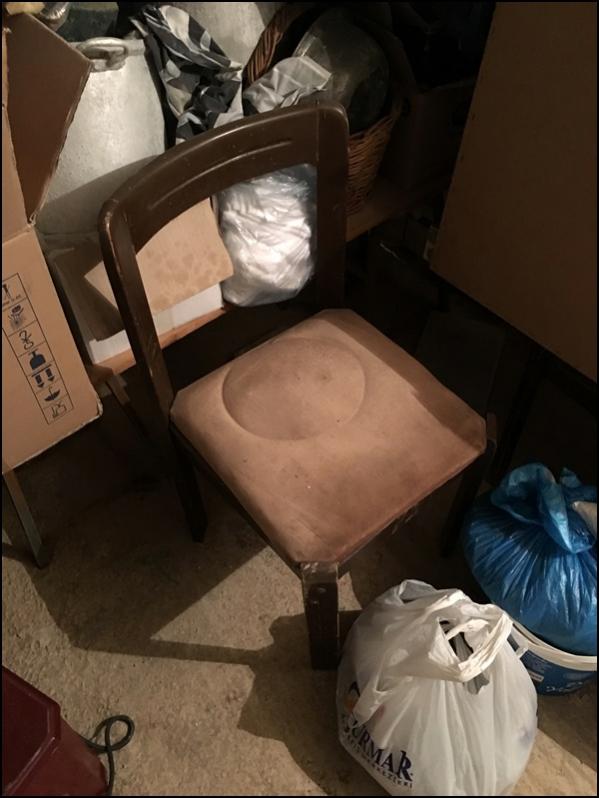

Yaklaşık 35 yıllık bir sandalye, 2 adetini aldım ve hemen işe koyuldum.

Nasıl duracağına baktık ve ayaklarına yaklaşık 10 cm lik bir ilave yapmamız gerektğini farkettik.

Name:  IMG_8209.jpg
Views: 451
Size:  58.7 KB

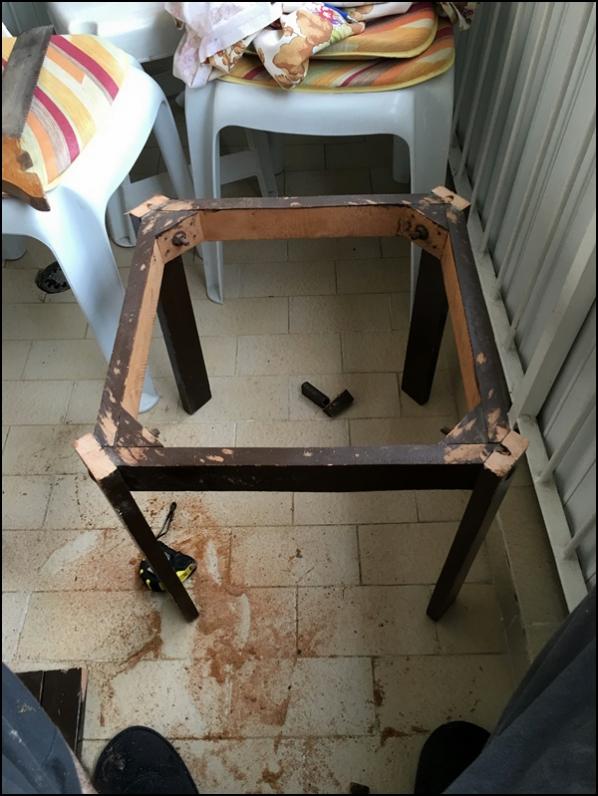

Kesmeye başlıyoruz.


Name:  IMG_8210.jpg
Views: 447
Size:  36.5 KB

Name:  IMG_8211.jpg
Views: 455
Size:  65.9 KB

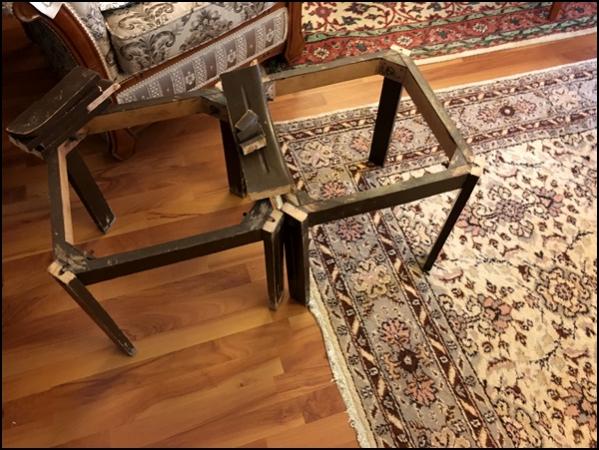

Final hali bu şekilde oluyor;

Name:  IMG_8213.jpg
Views: 462
Size:  60.6 KB

smnvrl beğendi.
ebalbay Çevrimdışı   Alıntı Yaparak Cevapla Başa Dön
Eski 31-12-2016, 09:35   #5
Ağaçsever

Giriş Tarihi: 03-01-2016
Şehir: izmir
Mesajlar: 35

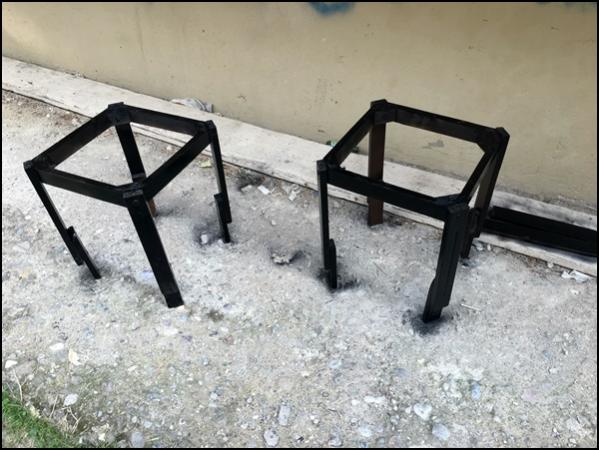

Ama bu çirkin görüntüyü hazmedemedim Siyaha boyuyoruz.

Name:  IMG_8364.jpg
Views: 456
Size:  49.1 KB

smnvrl ve turhanengin beğendi.
ebalbay Çevrimdışı   Alıntı Yaparak Cevapla Başa Dön
Eski 31-12-2016, 09:43   #6
Ağaçsever

Giriş Tarihi: 03-01-2016
Şehir: izmir
Mesajlar: 35
Taşıyıcı sistem tamamlandıktan sonra saksıları ve sulama sistemini hazırlamaya başlıyorum. Sistemi basit bir şekilde çizip ona göre hareket etmek bazı işleri atlamamak adına faydalı oluyor.

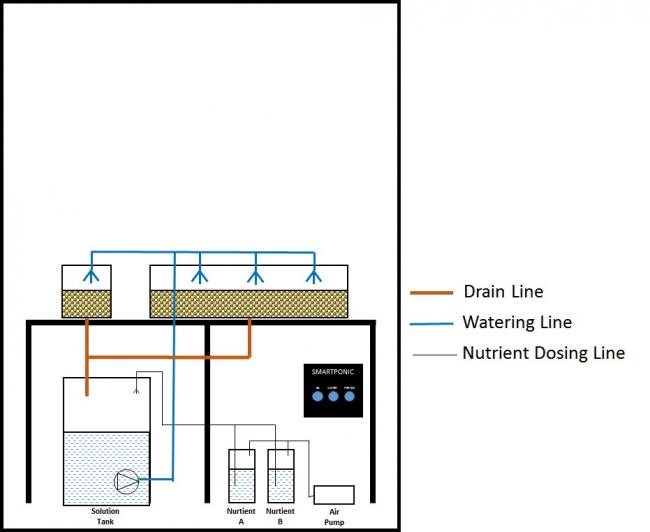

Tasarladığım sistem şu şekilde olacak;

Name:  cabinet.jpg
Views: 447
Size:  30.2 KB

Saksıların diziliminide şu şekilde planladık;

Name:  topview.jpg
Views: 450
Size:  61.0 KB

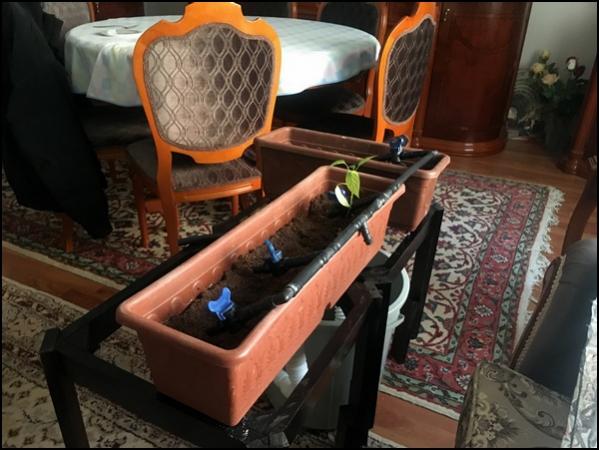

Taşıyıcı sehpa üzerine sasıları yerleştirip bir deneme yapıyoruz ve saksıların ekstra bir bağlantıya ihtiyaç duymadan durabildiğini teyit ediyoruz.

Name:  IMG_8368.jpg
Views: 456
Size:  45.3 KB

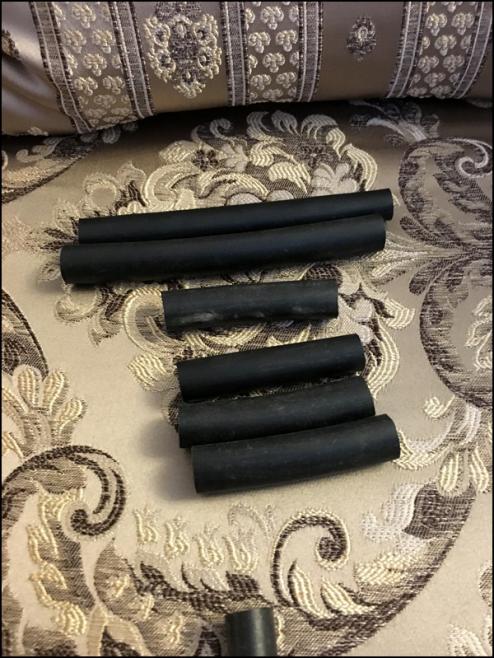

Sulama borularını temin ediyoruz, T,dirsek ve vanalarımız da yenileniyor. Sulama sisteminide saksı dizilimine göre ölçülendirip boruları kesmeye başlıyoruz.

Name:  IMG_8427.jpg
Views: 447
Size:  70.9 KB

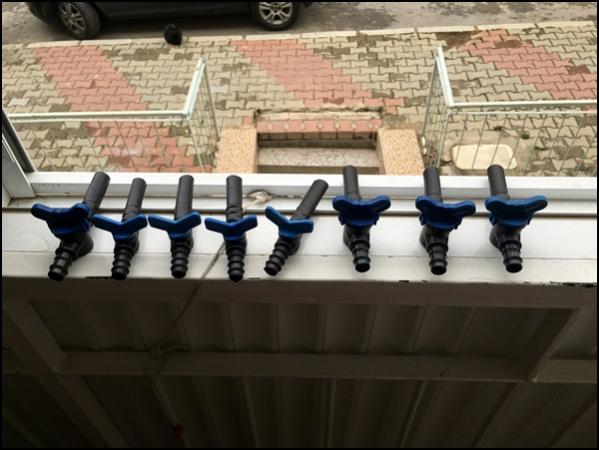

Vana ve dirsek bağlantılarımızı yapıyoruz. Kurtağzı bağntı olmasına rağmen ben birleşim yerlerinde tangit kullandım. Malum iç mekanda çalışacak sistem bu sebeple daha dikkatli oluyoruz.

Name:  IMG_8430.jpg
Views: 452
Size:  41.1 KB

ebalbay Çevrimdışı   Alıntı Yaparak Cevapla Başa Dön
Eski 31-12-2016, 09:46   #7
Ağaçsever

Giriş Tarihi: 03-01-2016
Şehir: izmir
Mesajlar: 35

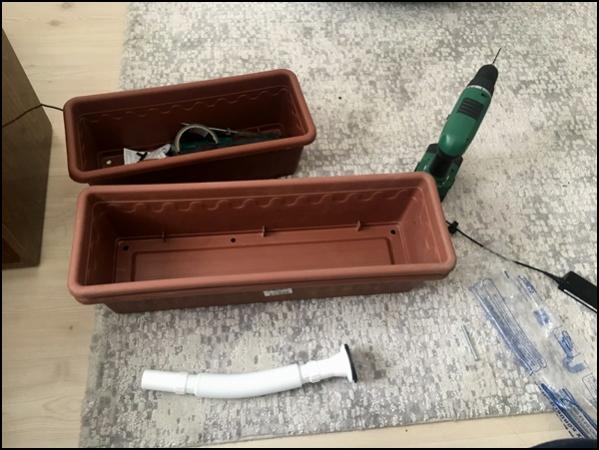

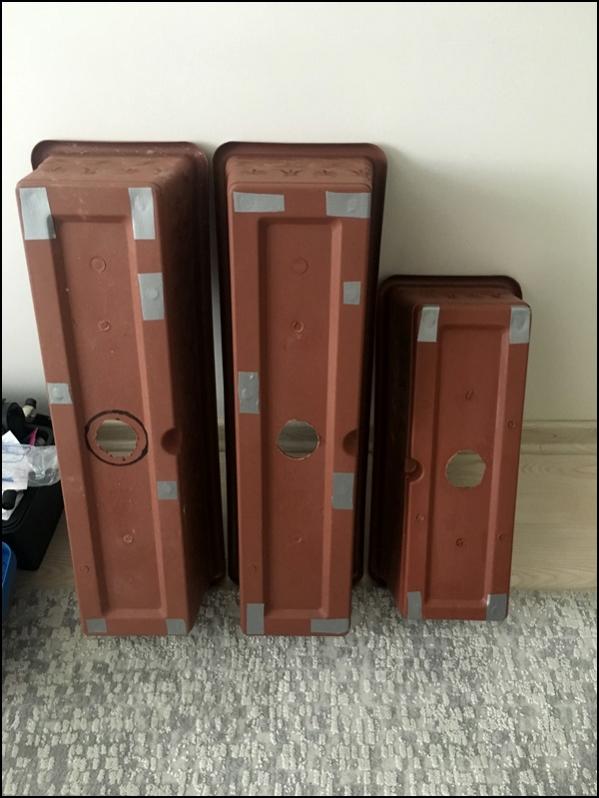

Borulama bittikten sonra saksılarımızı da yenilemeye karar verdik. 3 adet yeni saksı aldım. Saksının altındaki su giderlerini kapatım ve silikon ile izole ettim.


Diplerine 40mm lik delikler açarak lavobo giderlerinden bağladım. Drain hattını özellikle geniş tuttum ki tulama birikme vs risklerini minimize edelim.

Name:  IMG_8436.jpg
Views: 446
Size:  45.9 KB

Name:  IMG_8437.jpg
Views: 449
Size:  55.9 KB

smnvrl beğendi.
ebalbay Çevrimdışı   Alıntı Yaparak Cevapla Başa Dön
Eski 31-12-2016, 09:48   #8
Ağaçsever

Giriş Tarihi: 03-01-2016
Şehir: izmir
Mesajlar: 35

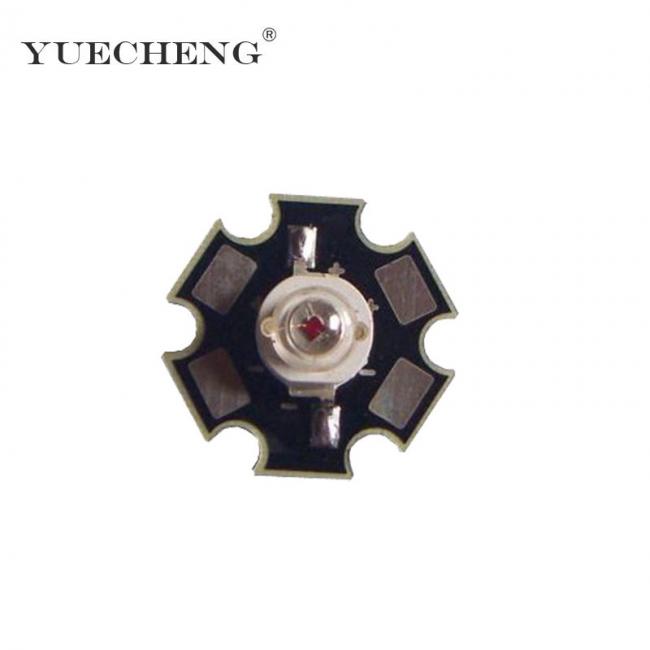

Aydınlatma kısmına gelince, aliexpressten 60 adet 1w lık power led siparişi vermiştim, 660nm ve 440nm dalga boyların yaklaşık 60-70lm ışık veriyorlardı. Ancak bir türlü gelemediler. Sipariş verdiğim ürünler şu şekilde;

Name:  100PCS-Lot-font-b-660nm-b-font-font-b-1W-b-font-growing-font-b-led.jpg
Views: 453
Size:  19.6 KB

turhanengin beğendi.
ebalbay Çevrimdışı   Alıntı Yaparak Cevapla Başa Dön
Eski 31-12-2016, 11:00   #9
Ağaçsever

Giriş Tarihi: 03-01-2016
Şehir: izmir
Mesajlar: 35

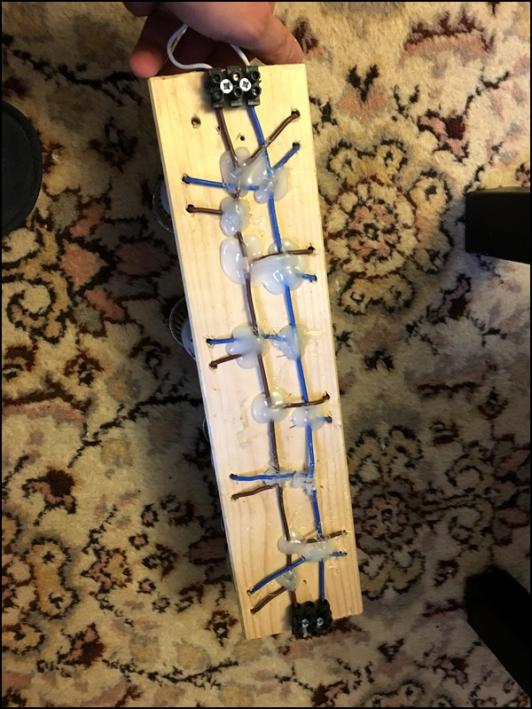

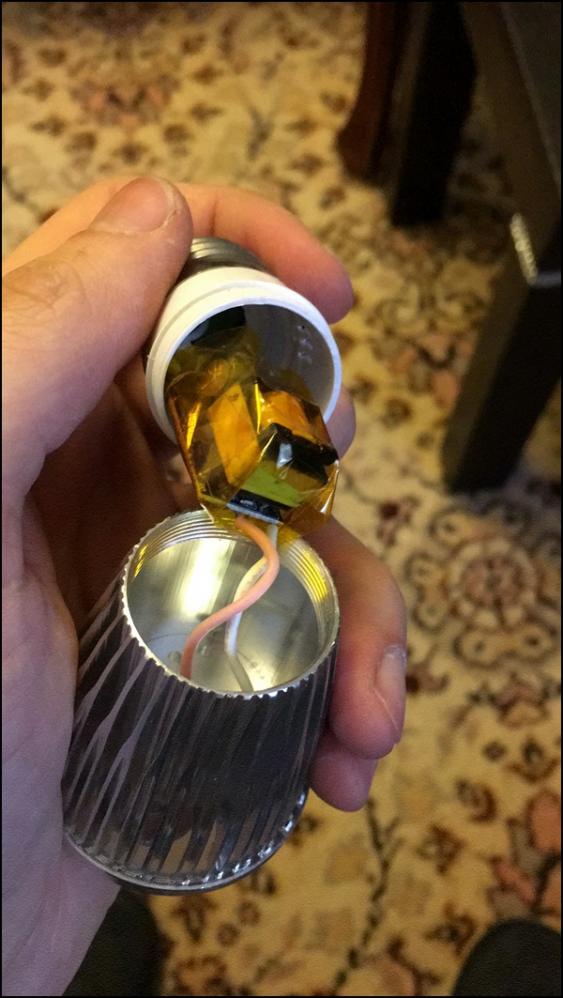

İşimi görmesi amacıyla sahibinden.com üzerinde satılan E27 duya sahip 5 ledli amplüllerden 10 adet aldım. Etiket verisi 15watt olsada muhtemelen 4-5 watt ancak çekiyorlardır.

Ayrıca CFL ampüllede sistemi desteklemeye karar verdim. 8 li bir armatür ilede gelişim döneminde 6000K 23w x 8 CFL kullanacağım. Çiçeklenme döneminde 3200K gibi bir değer bulursam ona geçeceğim. Tabi çinden ledlerimiz gelirse bu sefer tasarladığım armatüre kavuşmuş olurum

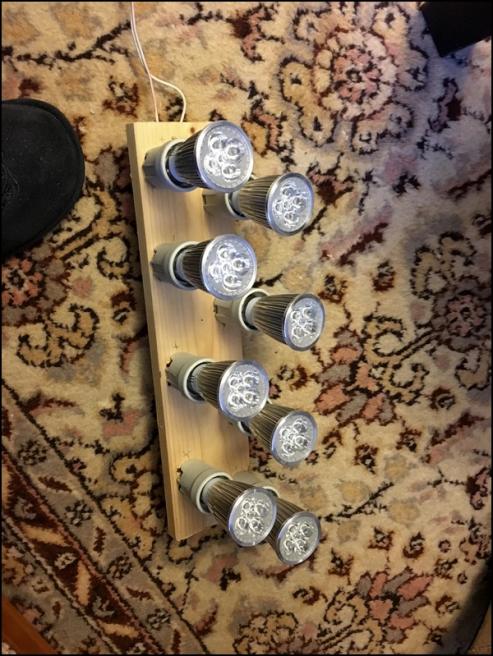

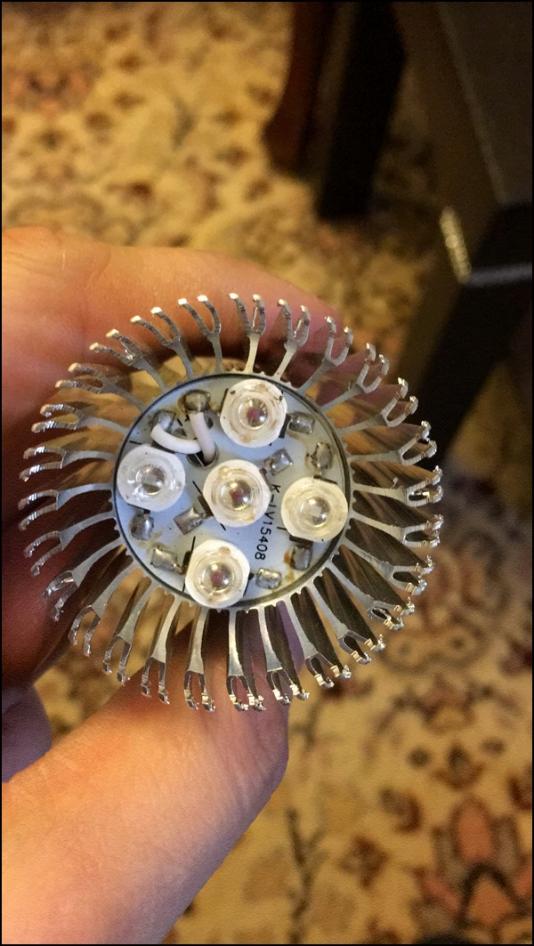

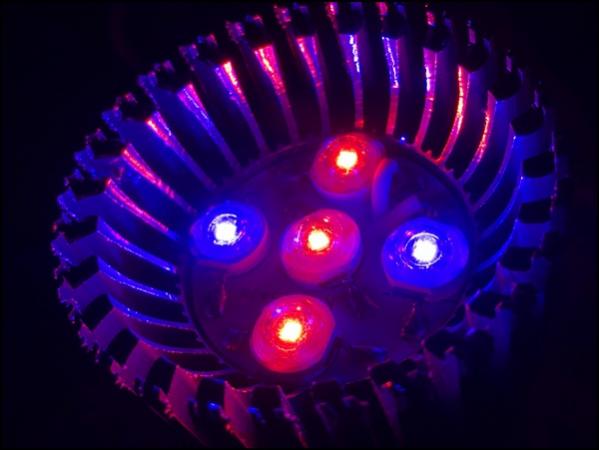

Satın aldığım ledler ve armatürler aşağıdaki gibi. Ledlerina det fiyatını 10 TL den aldım, armatürleri aldığım arkadaş hediye etti. Aliexpressde adet fiyatı7-8 tl civarında.

Geçici olarak 5 tanesini çalıştırıp fidelerimi altına yerleştirdim Armatürler çok amatörce hazırlanmış, daha iyi hale getirmek için çalışmalara başladım.

Name:  IMG_8768.jpg
Views: 452
Size:  69.2 KB

Name:  IMG_8767.jpg
Views: 435
Size:  68.9 KB

Name:  IMG_8796.jpg
Views: 458
Size:  26.3 KB

Name:  IMG_8763.jpg
Views: 457
Size:  71.1 KB

Name:  IMG_8764.jpg
Views: 449
Size:  69.0 KB

ebalbay Çevrimdışı   Alıntı Yaparak Cevapla Başa Dön
Eski 31-12-2016, 11:04   #10
Ağaçsever

Giriş Tarihi: 03-01-2016
Şehir: izmir
Mesajlar: 35

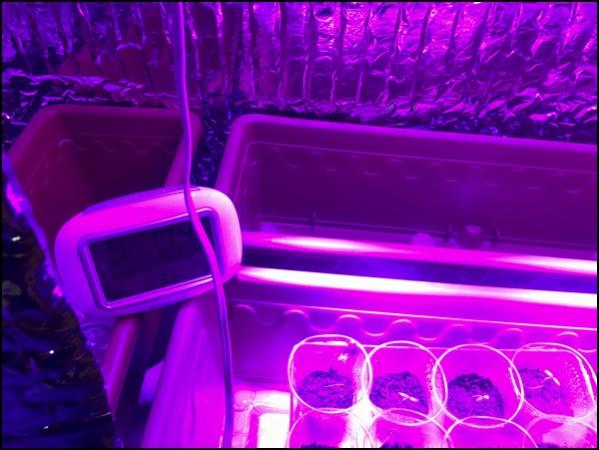

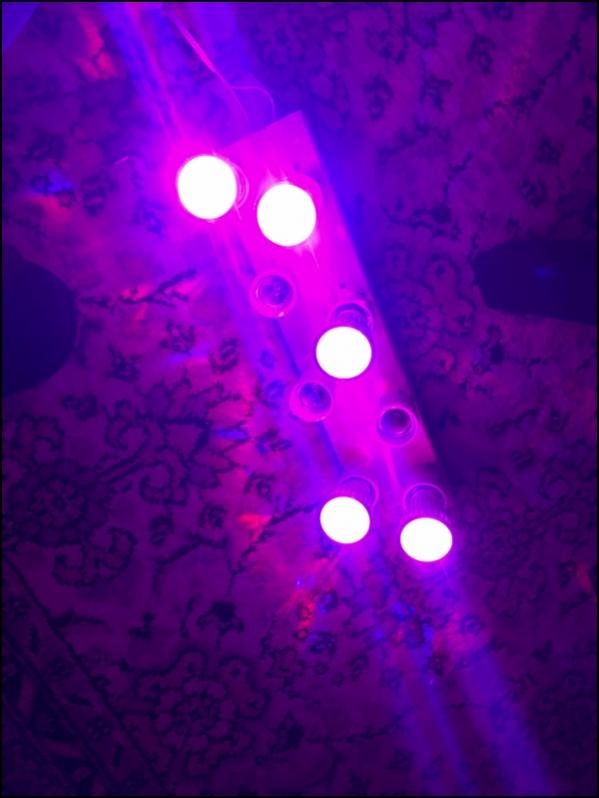

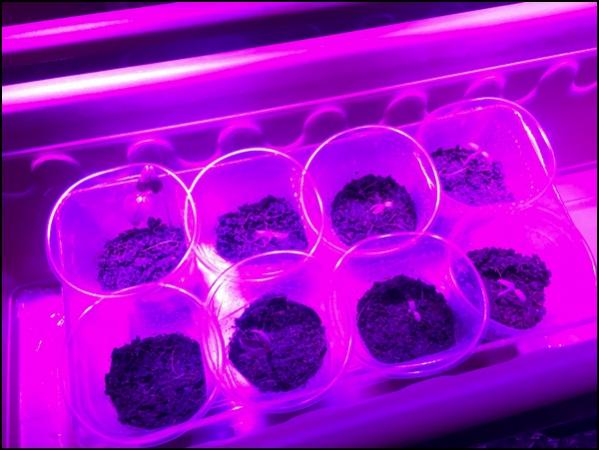

Şimdilik bitkilerimiz halinden memnun, sabah uyanınca lambaları açıyoruz akşam yatarken kapatıyoruz.

Name:  IMG_8765.jpg
Views: 449
Size:  40.7 KB

Name:  IMG_8771.jpg
Views: 447
Size:  38.7 KB

Name:  IMG_8772.jpg
Views: 445
Size:  44.1 KB

Name:  IMG_8776.jpg
Views: 448
Size:  41.3 KB

ebalbay Çevrimdışı   Alıntı Yaparak Cevapla Başa Dön
Eski 31-12-2016, 11:17   #11
Ağaçsever

Giriş Tarihi: 03-01-2016
Şehir: izmir
Mesajlar: 35
Bir taraftanda malzemelerin fiyatını çıkararak hesap tutuyorum

Bez dolap 30 TL
LED lambalar 100 TL
Armatür için ekstra malzemeler 20 TL
Yansıtıcı folyo - ücretsiz temin edildi
TaşıMma sehpası - ücretsiz temin edildi
2 kutu sprey boya - 15 TL
3 adet saksı - 12 TL
3 adet lavobo gideri - 7,5 TL
Silikon - 8 TL
Tangit - 5 TL
Sulama Boruları ve fittings- 10 TL
Besin tankı - 13 TL daha önceden temin edilmişti
Sirkülasyon pompası -25 TL- daha önceden temin edilmişti
Besin tankı - meşrubat şişesinden ücretsiz
Hava motoru - 5 tl ve 15 tl 2 adet
Hava hortumu,t ve çekvalfler- 10 tl
kokoit - ??
ponza taşı - ??
Sineklik - 5 tl



akılma geldikçe ekleyeceğim

ebalbay Çevrimdışı   Alıntı Yaparak Cevapla Başa Dön
Eski 01-01-2017, 16:53   #12
Ağaç Dostu

beşiktaşlı's Avatar

Giriş Tarihi: 24-06-2016
Şehir: istanbul
Mesajlar: 194
sayın ebalbay elinize emeğnize sağlık
sizin...... ec sulama sistem..... çalışması nasıl gidiyor

ebalbay beğendi.
beşiktaşlı Çevrimdışı   Alıntı Yaparak Cevapla Başa Dön
Eski 01-01-2017, 20:39   #13
Ağaçsever

Giriş Tarihi: 03-01-2016
Şehir: izmir
Mesajlar: 35
Teşekkür ederim, elimizden geldiğince birşeyler yapmaya çalışıyoruz.

Smartponic için epey yol kat ettik, ancak henüz finalize edemedik işlerimizin yoğunluğundan dolayı


Alıntı:
Orijinal Mesaj Sahibi beşiktaşlı Mesajı Göster
sayın ebalbay elinize emeğnize sağlık
sizin...... ec sulama sistem..... çalışması nasıl gidiyor

turhanengin beğendi.
ebalbay Çevrimdışı   Alıntı Yaparak Cevapla Başa Dön
Eski 01-01-2017, 21:32   #14
Ağaçsever

Giriş Tarihi: 03-01-2016
Şehir: izmir
Mesajlar: 35
Bugün LED aydınlatma için armatürü elden geçirmeye başladım. Daha doğrusu duylar ve ahşap şase hariç herşeyi değiştirdim Komple baştan yaptım.

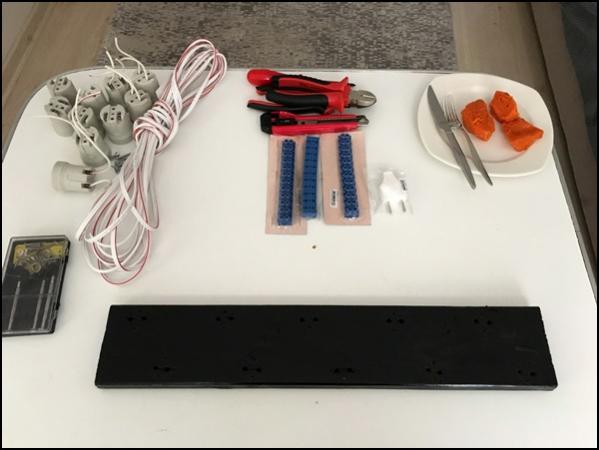

İlk önce hazırlığımızı yapıyoruz. Malzemelerimiz aşağıdaki gibi. Kabak tatlısı opsiyonel Ahşap şasemizi siyah sprey boya ile boyadım. Daha güzel gözüküyor boyalı olduğunda gözüme.

Name:  IMG_8829.jpg
Views: 429
Size:  30.7 KB

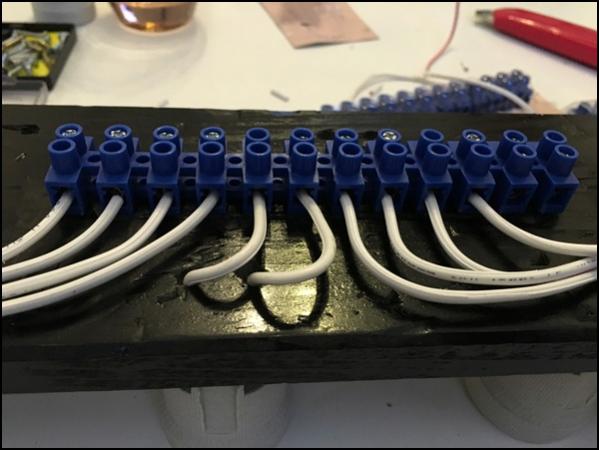

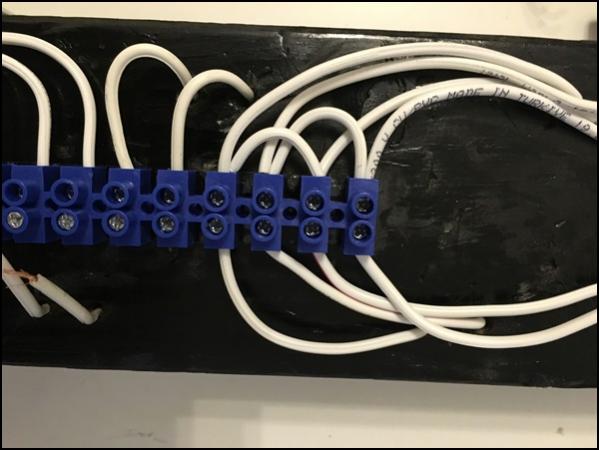

10 adet E27 duyu paralel olarak bağlayacağım, istediğimiz kadar ampül takıp çalıştırma şansımız var. Bağlantılarımız için 2x0,75 kablo, klemens(ben 12 li kullandım ama daha azıylada aynı işi yapabilirsiniz.

Çalışmaya başlıyoruz.

Name:  IMG_8833.jpg
Views: 429
Size:  36.9 KB

Name:  IMG_8835.jpg
Views: 418
Size:  36.9 KB

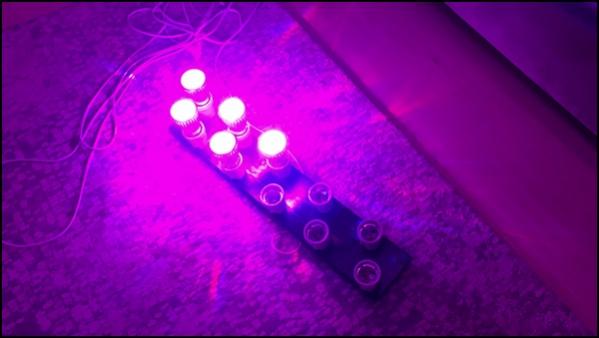

Herşey bittikten sonra bir deneme yapıyoruz ve bingo ! Problem yok.

Name:  IMG_8838.jpg
Views: 429
Size:  23.1 KB

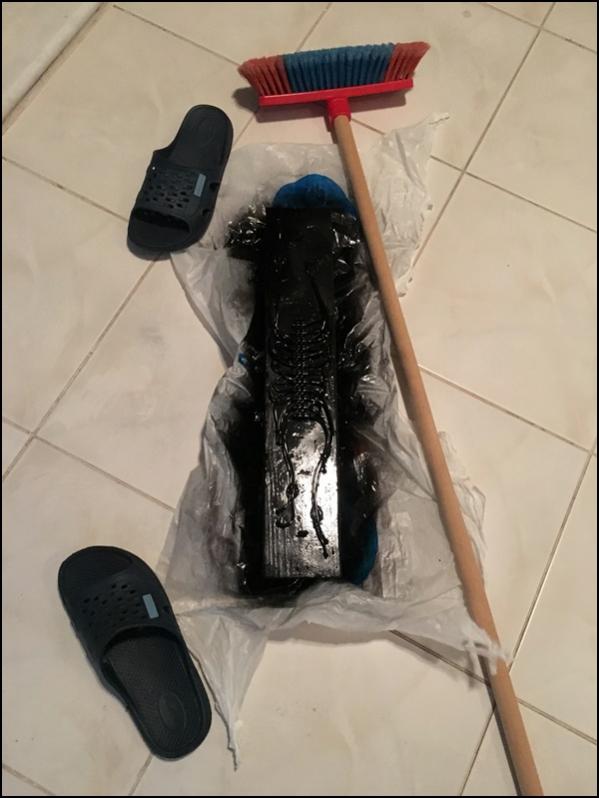

Siyah sprey ile duyları ve kablolarıda boyuyoruz ve kullanıma hazır hale geliyor.

Name:  IMG_8842.jpg
Views: 428
Size:  48.6 KB

ebalbay Çevrimdışı   Alıntı Yaparak Cevapla Başa Dön
Eski 01-01-2017, 21:35   #15
Ağaçsever

Giriş Tarihi: 03-01-2016
Şehir: izmir
Mesajlar: 35

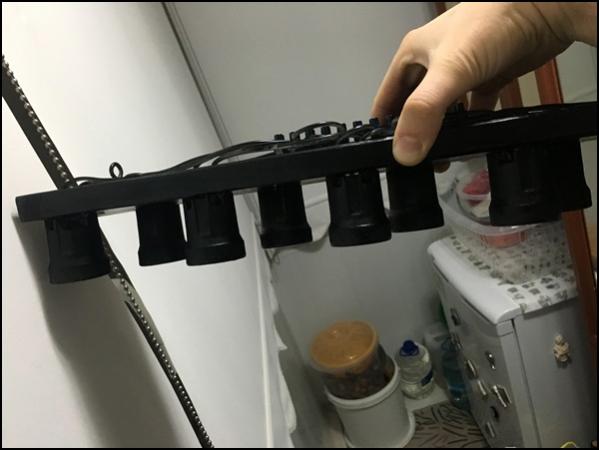

Ve armatürümüzün final hali, montaja hazır;

Name:  IMG_8847.jpg
Views: 480
Size:  55.6 KB

Name:  IMG_8849.jpg
Views: 496
Size:  28.1 KB

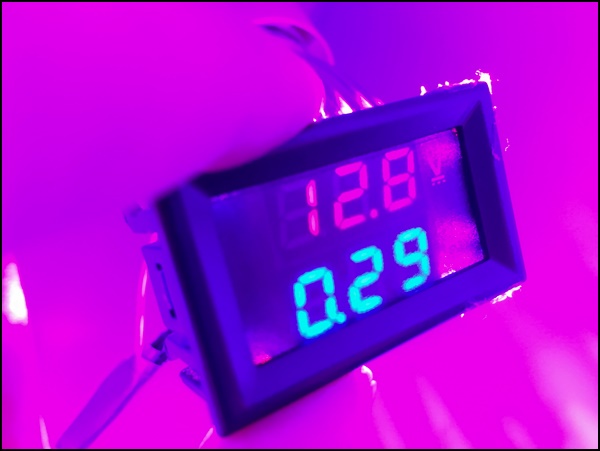

Buarada LED lambalarımızın çektiği akımı ve voltajıda ölçtüm. 12.9v ve 300mA çekiyorlar. Aslında LED lerin her biri 1 Wattlık diye satılan power ledlerdenmiş, fena sayılmaz

Name:  IMG_8841.JPG
Views: 481
Size:  55.5 KB

ebalbay Çevrimdışı   Alıntı Yaparak Cevapla Başa Dön
Eski 24-01-2017, 14:19   #16
Yeni Üye

Giriş Tarihi: 23-01-2017
Şehir: Istanbul
Mesajlar: 1
Merhabalar,

Öncelikle paylaşımlarınız için teşekkür ederim.

İskeleti dahil olmak üzere bitki kabinini sıfırdan yapmayı planlıyorum. Sizin kabine havalandırma koymadığınızı farkettim. Bu konuda bir sıkıntı çektiniz mi?

Ben toplamda 3 katlı ve her katına ise 3 er tane hazne koyarak derin su kültüründe üretim yapmak istiyorum. Maalesef bir apartman dairesinde kullanacağım için koku olur mu olursa ne derece ağır olur endişesi yaşıyorum.

Çalışmalarınızda kolaylıklar dilerim.

sddkturgut Çevrimdışı   Alıntı Yaparak Cevapla Başa Dön
Eski 03-02-2018, 12:27   #17
Ağaç Dostu

shawshang's Avatar

Giriş Tarihi: 09-07-2015
Şehir: İZMİR
Mesajlar: 353
Merhaba Ercan

Bu konuyu daha yeni fark ettim

Konu yarım kalmış ?

shawshang Çevrimdışı   Alıntı Yaparak Cevapla Başa Dön
