Ali H. ALI 08-02-2006 18:54

Damla Sulama (otomatik sulama) Sistemleri

6 Eklenti(ler)
Merhabalar.
Burada saat 2.30 sizler uykudan belki yeni uyaniyorsunuz .Dun sulama sistemimden bahsetmemi istemistiniz bu gun resimleri cektim hemen gonderiyorum.

Eklenti 2567

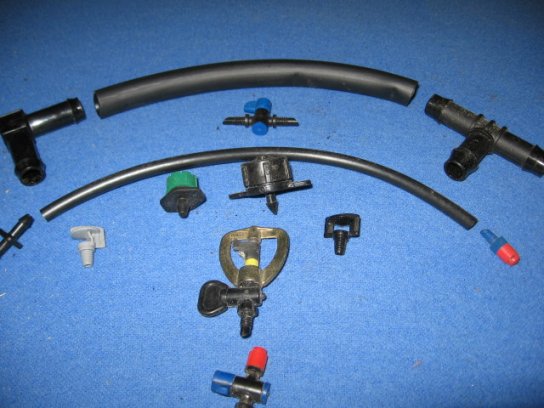

resimdeki 15mm,lik plastik boru butun saksilarin arka taraflarindan gecer.6mm lik boru ile de ana borudan su alinmak icin kullanilir . kose ve T seklindeki parcalar ana boruyu doserken kullaniliyor. 6mm lik boruya takilan iki tarafi sivri parcanin bir ucu delik acilan ana boruya giriyor.ve ana borudan su aliniyor 6mm,lik borunun diger ucuna ise cesitli parcaciklar takilabiliyor.Yarim daire, butun daire,damla, vs.

Eklenti 2568

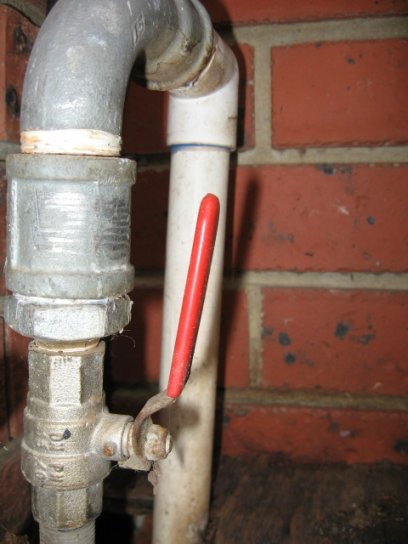

cesmeye bagli boru

Eklenti 2569

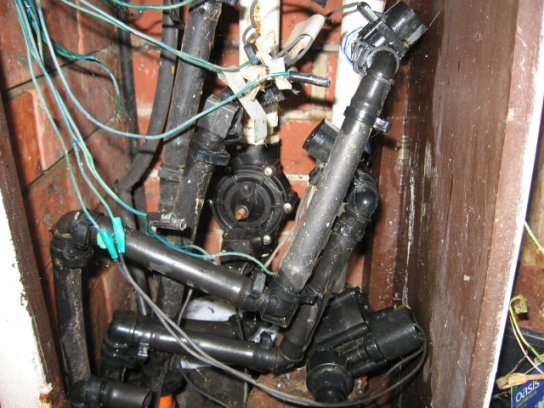

Ve cesmeden gelen boru bu kutunun icinde 6 ayri bolgeye 6 ayri[dusuk voltajli eletrik ile calisan]vanaya baglaniyor.

Eklenti 2570

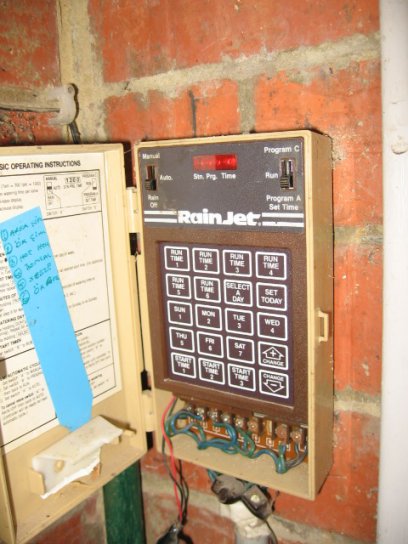

6vanadan gelen sirmalar bu komputere baglaniyor bu kucuk komputer 6 vanayi kontrol ediyor[yani ayri ayri 6 bolgeyi] 1 dakikadan 100 dakikaya kadar sulama suresi ayarlanabiliyor gunun 24 saatinde 3 defa su acilabiliyor , her gun ve ya istediginiz gunler su aciliyor ornegin pazar ve carsamba gunleri yagmur yagacagi icin o gunlerde sisteminizin devre disi kalmasini ayarlaya bilirsiniz

diyelim ki 1inci bolgeyi 2 dakikalik sulamaya ayarladiniz 2 dakika biterken hemen 2 inci bolge devreye giriyor ve bu 6 bolge bitene kadar suruyorar. [her bolge icin ayri ayri 15mm lik boru dosenmistir]

Eklenti 2571

Eklenti 2572

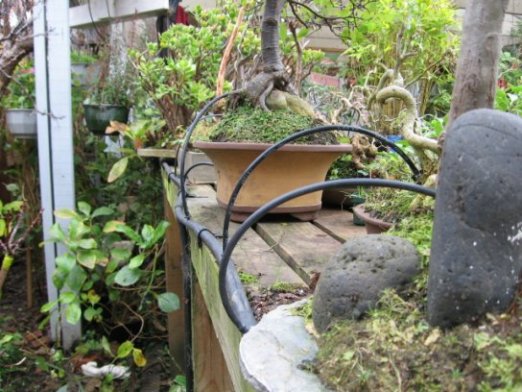

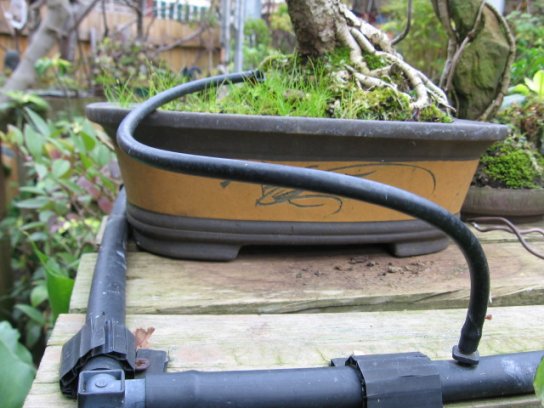

Bu iki resim de agac larimin arkasindan dosenmis 15mm lik borulari ve o borulardan su aldigim 6mm lik borularin saksilarda nasil durdugunu gorebilirsiniz

Burada boyle bir sistem yapmak icin butun malzemeler var. Turkiyede bunlari nereden bulabileceginizi bilmiyorum belki sera malzemesi satan yerler olabilir
mazemeler icinde en pahali olan computerdir,$150 [1dolar 1 yeni turk lirasi degerindedir] cesitli markalari var ve fiyatlar da değisebiliyor [$150-200 arasi]
bir iki agac icin belki masrafli bir is ama fazlaca agaclari olanlar icin iyi bir sistem.

hersey gonlunuzce olsun.

memet 08-07-2006 14:52

otomatik sulama sistemleri yapma

ben daha önce biraz düşünmüştüm nasıl olabilir diye.
ince bakır borularla tesisat döşemeli.belirli aralarla "t"bırakarak.bunu bir tesisatçının yapması gerekir.tesiatın başına önce bir vana,sonrada checkvalf takmalı.(elektrikli olacak,oda bir timere bağlanacak)bakır "t"lere de akvaryumcuların kullandığı plastik borular ,uçlarıda saksılara sokulacak.onlarında zaten plastik vanaları oluyor ,ayarlanabilir.timer devreye girince checkvalfi açacak.sulamagerçekleşecek.timerde istenen zamana 15 dakikalık periyotlarla ayarlanabilir
bakırtelle plastik hortum bağlantısının kuvvetli,sağlam olamsına dikkat etmek gerekir

Selahattin Yılmaz 08-07-2006 15:38

1 Eklenti(ler)
Böyle bir şey olabilir mi


1 adet timer
1 adet selanoid vana

memet 08-07-2006 15:46

evet ta kendileri

cemboa 08-07-2006 16:47

Aslında vanadan sonrasınada 2-3 saksılık bir teşkilat örnek olarak yapılabilse bizim için çok daha bilgilendirici olur ve aynı zamanda aklımıza gelmeyen fakat uygulama esnasında karşılaşabileceğimiz sorunlarda ortaya çıkar.

memet 08-07-2006 17:29

hani denir ya olsa dükkan senin..
klimanjaro malzemeyi tanıdığına göre sanırım daha ayrıntılı bilgiye de sahiptir.
benim evde yapabilme olanağım olsa kolayca kurardım. aslında karmaşık bir sistem değil.biraz düşüneyim nasıl olabileceğini

Selahattin Yılmaz 08-07-2006 21:55

1 Eklenti(ler)
Şahsen ben temmuz sonunda çelikleme yapacağım bitkiler için sisleme mekanizması yapacağım onun için bu malzemeleri aldım ve sevgili memet sana isabet oldu hazır makine varken çekeyim resmini dedim. Şu an saat 21.30 olması nedeniyle fotoğraf çekemiyorum ama bu başlığa bir kaç saksı için bir mekanizma ayarladım daha sonra benim kuracağım sistemin mekanizmalarıonı çeker gönderirim. Ancak bu konuda egesera olarak sevgili Mine PAKKANER'in de görüşlerini almak isterim.

Bir kaç saksı için istiyorsunuz istediğinizi sistemi bildiğim kadarı ile açıklayayım.

Selonoid vanadan sonra normal kangal boruya damlama aparatı bağlanır bunlar saksıya yerleştirilir veya saplanır farklı alternatifler var. Kangal boru 20 lik denilen plastik boru ve belki damlama sistemine 100 saksı idare edecek kadar damlama potansiyeli olur bu sizin damlama başlığınızın damlattığı saatteki su miktarına bağlı.

memet 08-07-2006 22:17

ben daha ne diyeyim bu gün bir saat çizmeye çalıştım böyle bir şeyi..
timer ayarlanınca saksıların suyu hazır

Selahattin Yılmaz 08-07-2006 23:58

Saksılara saplanan damlatıcı aparatlarda var onların resmini çekemedim nette de bulamadım pazar veya pazartesi çekebilirsem gönderirim daha sağlıklı bir şeyler ortaya çıkacaktır.

memet 09-07-2006 00:15

klimanjaro bence herkesin en çok sıkıntı çektiği konuyu en çok bilen kişi sensin
.bu konuda yazacakların çok yararlı olacak kanısındayım

Selahattin Yılmaz 10-07-2006 14:26

5 Eklenti(ler)
Sulama Sistemi

Malzemeler:

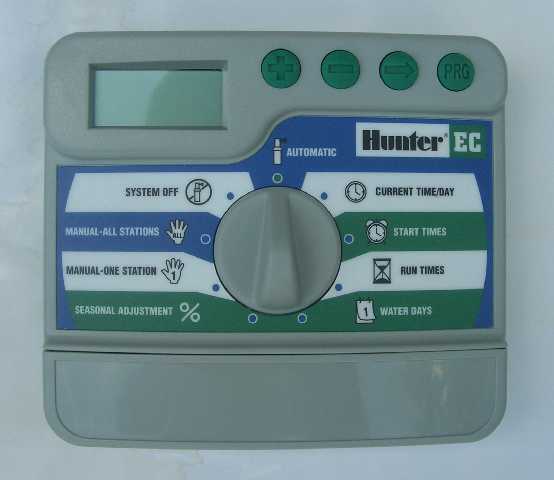

1 adete timer
Eklenti 2482

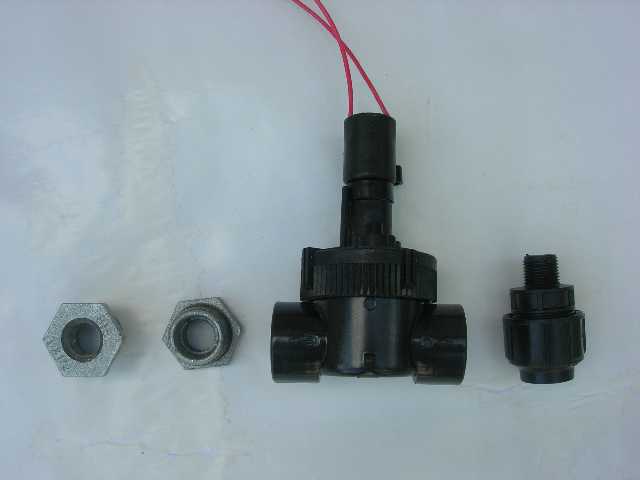

1 adet selanoid vana

Eklenti 2483

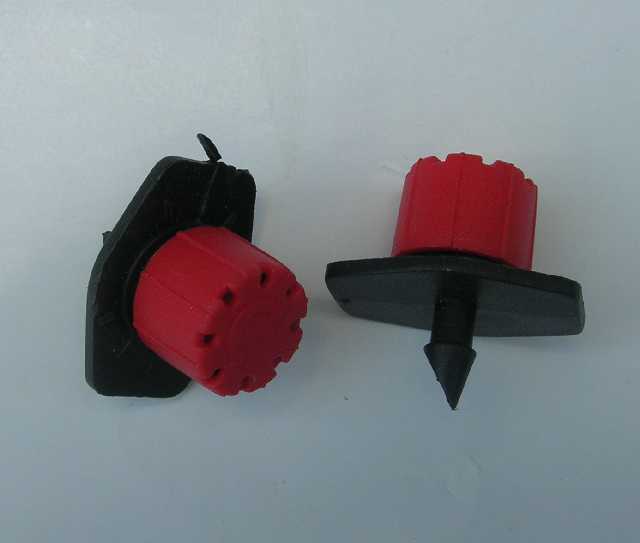

muhtelif damlama başlığı ve aparatları
damlatıcı olarak kırmızı başlığı kullandığınızda damlama miktarını ayarlayabildiğinizden daha avantajlı gelebilir. Büyük saksılar için daha fazla damlama küçük saksılar için daha az damlama yapabilmesi açısından.
Eklenti 2484
Eklenti 2486
Eklenti 2484

Selahattin Yılmaz 10-07-2006 14:54

5 Eklenti(ler)

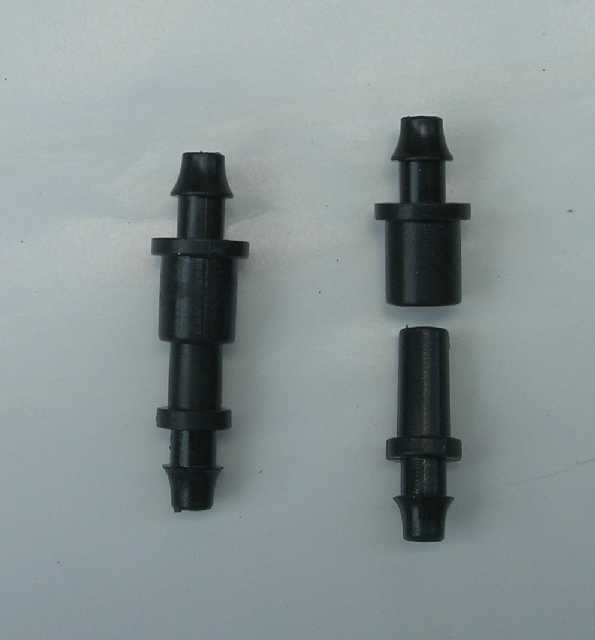

boruya sapgetti hortumu iritbatlandıracak aparat
Eklenti 2487

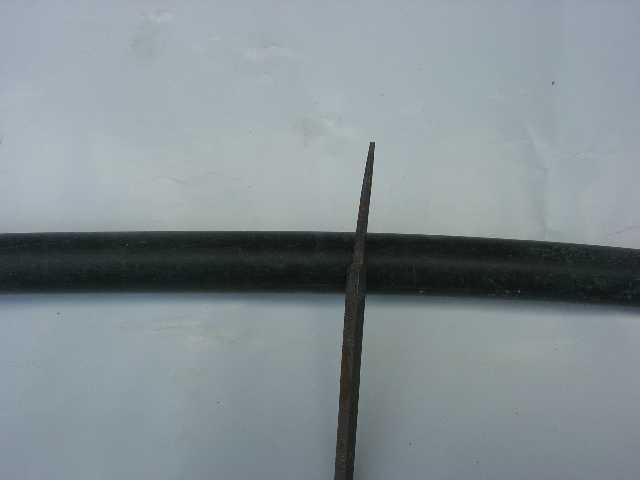

Vana çıkışından saksılara suyu taşıyacak 20 lik kangal boru ve delmek için kullandığım eye
Eklenti 2488

ve muhtelif ileride takılışını göstereceğim 20 lik erkek adaptör ve 20 lik körtapa

ve ilk önce timer ayarlanmalı. Timer önce su kaynağına yakın korunaklı bir yerde duvara monde edilmeli. Sonrada elektrik bağlantıları elketrikten anlayan birisi tarafından yapılmalı. Onunda fotolarını gösdermek isterdim ama makine açılmıyor şu an önceden çektiklerimi neyse ki pc ye aktarmıştım.

Selanoid vana bağlantılarını yapıyoruz. Bunun için vananın çeşme veya su kaynağına bağlantıyı yine bir su tesisatçısının yapması gerek veya yapabiliyorsanız siz. Çıkışı kolay, vanadan sonra 32 lik çıkışa sahip vanayı 20 lik boruya düşürecek maşon redüksiyonum var ve teflon bantımda hazır.
Eklenti 2489

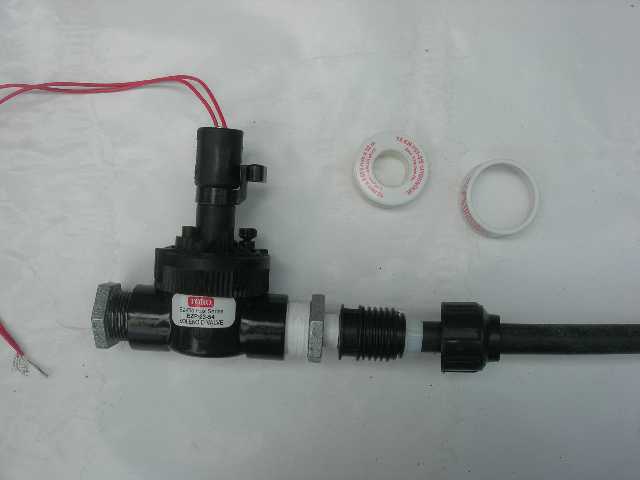

sonra aparatları birbirine bağlıyor ve adaptörü de takıyoruz.

Eklenti 2490

bu işlem su kaynağında gerçekleşiyor. Daha sonra 20 lik kangal boruyo bitkilerinizin olduğu yere kadar uygun yerlerden geçirerek döşüyorsunuz (ana borunuz). Ve saksılarınızın en yakın yerinden spagetti hortum ve damlatıcılar için işlemlerimiz var.

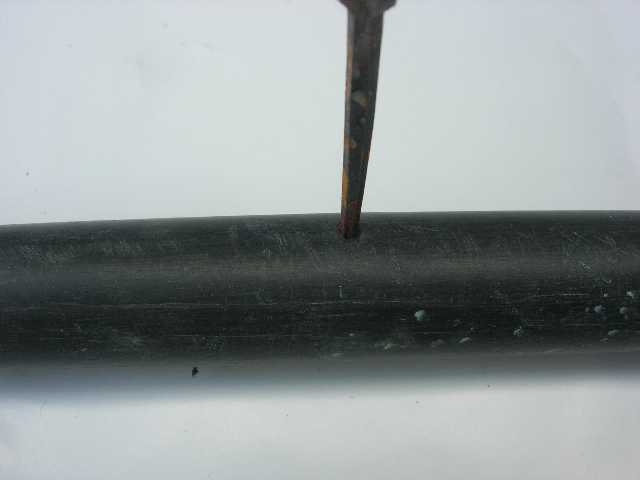

Saksımıza en yakın yerden ana boruya 3 mm lik matkapla veya benim kullandığım gibi ucu sivri bir şeyle deliyorsunuz.

Eklenti 2491

Selahattin Yılmaz 10-07-2006 15:11

5 Eklenti(ler)

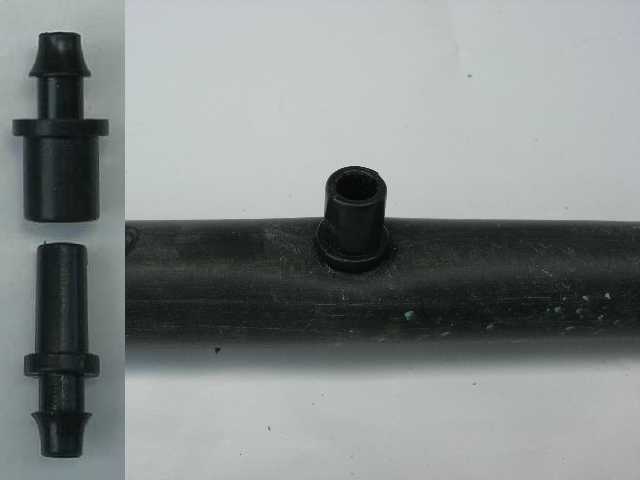

Bu deliğe göre aparatımızı takıyoruz. Takarken az biraz zorlanabilirsiniz veya 3mm bu igirermi diyebilirsiniz ama accık zorlayın o saplanacaktır.

Eklenti 2492

sonra saksıya uzanacak kadar uzunlukta spagetti hortum kesin veya hazır aparatlardan aldıysanız onu takın.


Eklenti 2493

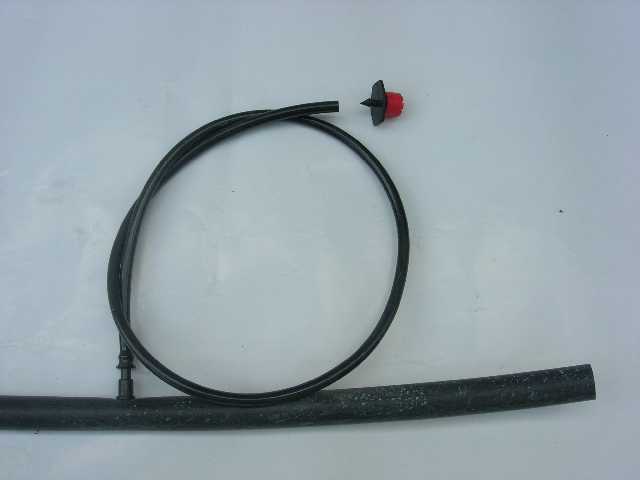

ben ucunu kestim ve damlatıcıyı taktım.

Eklenti 2494

Eklenti 2495

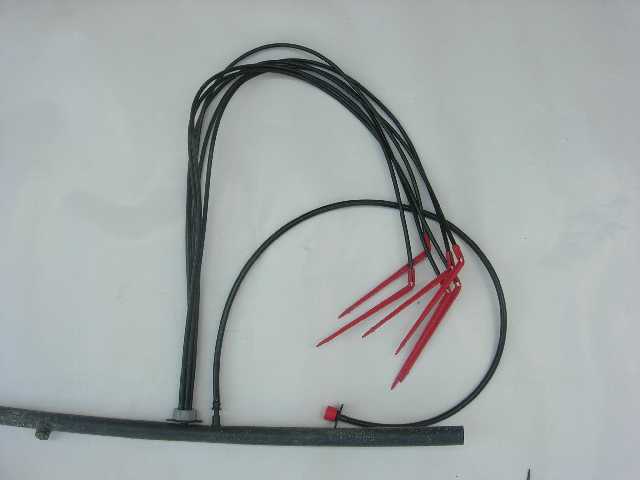

veya saksıya saplamalı aparat bulabilirseniz ondan da takabilirsiniz ama bu sistemde saksılar birbirine yakın olmalı ve aynı ebatlarda.
Eklenti 2496

Selahattin Yılmaz 10-07-2006 15:18

5 Eklenti(ler)

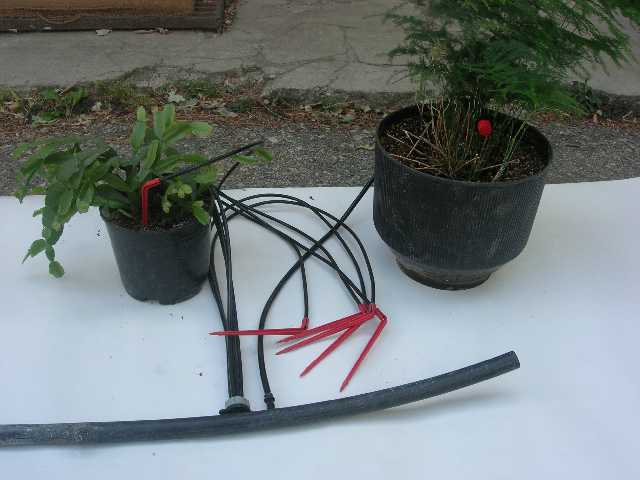

Sistemimiz şu anda şu durumda siz hangi tür damlamayı isterseniz tercih edebilirsiniz.

Eklenti 2497

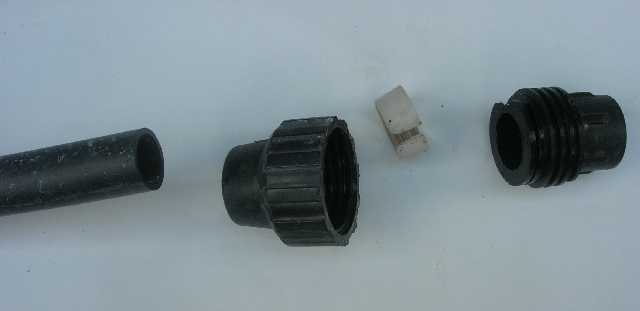

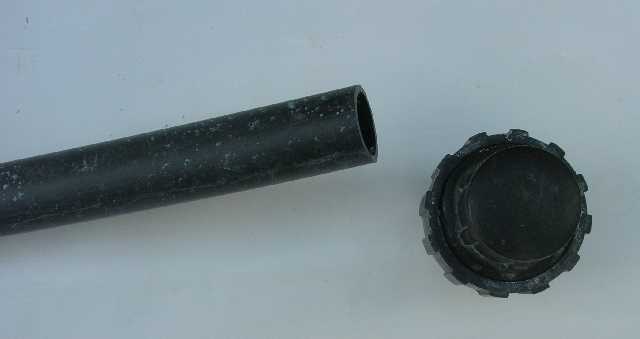

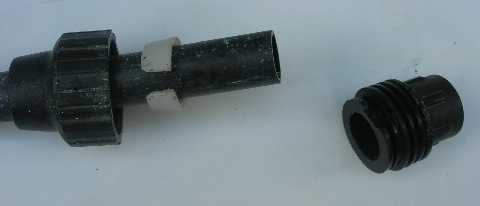

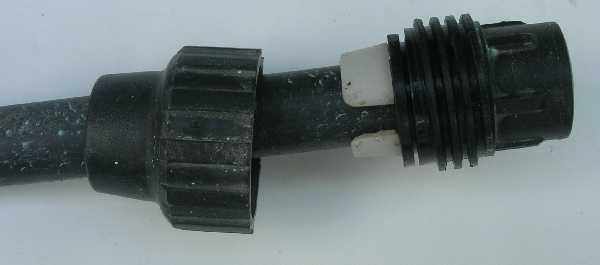

bütün saksılar için tercih ettiğini damlatıcı başlıkları saksıların yakınlarından bağlıyorsunuz. En son noktaya körtapayı bağlıyoruz normal selanoid vanaya bağlanan adaptörde aynı şekilde bağlanıyor.
Eklenti 2498
Eklenti 2499
Eklenti 2500
Eklenti 2501

Selahattin Yılmaz 10-07-2006 15:25

2 Eklenti(ler)
Eklenti 2507

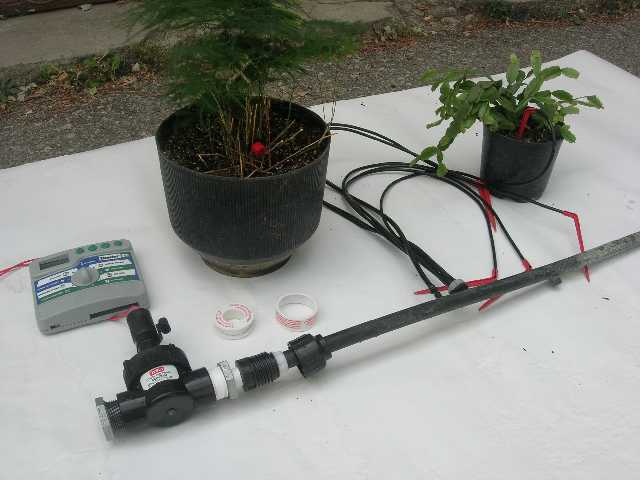

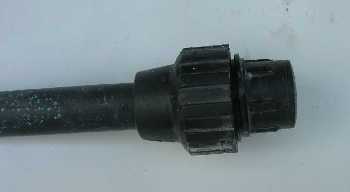

şimdi vanada son noktayı koyduk öyle olunca sistemimiz bitti sayılır. Burada sizin için bir sistem kurmaya çalıştım labaratuvar koşulları sayılır örnek bir çalışmaydı ve kısa bir hat oldu. Orjinalinde belki sadece boruların döşerken ki kıvrımları fark eder ama umarım ki monte ederkenki tecrübesizlikleriniz karşınıza farklı bir şey çıkarmayacaktır. Ama yardıma ihtiyacı olana yardım ederim. Veeeeee sistemimizin son hali.

Eklenti 2503

memet 10-07-2006 16:18

bence mükemmel bir iş olmuş.bundan daha da uygun bir sistem heralde olmazdı.her evde balkonda iş görecek bir uygulama

denizakvaryumu 10-07-2006 16:55

Teşekkürler güzel bir uygulama ancak bu profosyonel bir uygulama.
Evde 2 tane menekşe saksısı olan **** 3 tane bonsai saksısı olan için masraflı ve uğraştırıcı.
Ben elektrikli çek valf yerine 1-2 hafta idare edecek yerçekimi sistemini öneririm.
19 lt damacananın içi su ile doldurulur ve sehba gibi yüksek bir yere konur ,saksılar alta konur.
belirttiğiniz boru ve damlama sistemi aynen kurulur,damlama sayısı ayarlanır bir kereye mahsus vakum çekişi yapılır ,ve sulama başlar.
Bu sistemde zamanlayıcı, ve çek valf olmadığından damlama minimum da tutulur.Giderken saksılar iyice sulanır .

Selahattin Yılmaz 10-07-2006 17:45

Damlamayı yapacak bahsettiğin sistemin daha az masraflısı, serum hortumu ve damacana. Üstelik damlayı da kontrol edebiliyorsun...

:)

bonsaisever 10-07-2006 18:16

1 Eklenti(ler)
Alıntı:

Orijinal Mesaj Sahibi Klimanjaro
daha az masraflısı, serum hortumu ve damacana. Üstelik damlayı da kontrol edebiliyorsun

Evet, geçen sene denedim.
Güzel bir şey ama arada bir kontrol etmek gerekiyor
Hiç biri kendinizin sulaması gibi olmuyor :)
Serum hortumunda kiminin içinde su kalmış akma durmuştu, kimi ise suyunu bitirmiş ve çiçeklerim ölmüştü :(

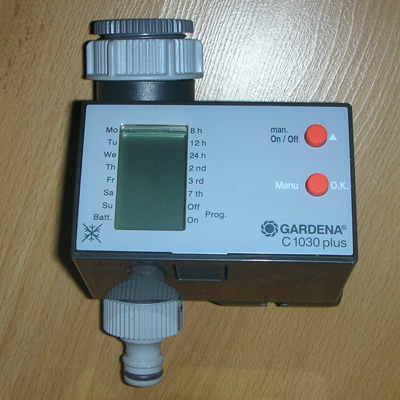

Yaklaşık iki hafta önce tatil hazırlığı olarak bunu aldım.

Eklenti 2513

Her günü ayrı ayrı programlayıp bırakabiliyorsun.
Bir gece denemesi hariç daha kullanmadım.
Serum hortumu gibi bunda da sorun yaşayacağımı düşünüyorum.
Çok sulama veya az sulamayı önlemek için ne yapabiliriz?

Selahattin Yılmaz 10-07-2006 20:31

Çok sulamay önlemek içib ildiğim en iyi çözüm yukarda yuvarla kırmızı damlatıcı başlığı kullanmak. Zira damlama hızını artırıp çoğaltabiliyorsun onunla.

durustsahtekar 11-07-2006 20:26

http://www.resimload.com/140927/7j2xPdu8.jpg
**** bu şekildeki bir sistem üstelik topraksız tarıma uygun.ancak normal şekildede bakım yapılabilir.sulama sistemi damlama usülü yüzeyden değil aksine saksının dip kısmından olmakta.

denizakvaryumu 12-07-2006 10:14

Alıntı:

Orijinal Mesaj Sahibi Klimanjaro
Çok sulamay önlemek içib ildiğim en iyi çözüm yukarda yuvarla kırmızı damlatıcı başlığı kullanmak. Zira damlama hızını artırıp çoğaltabiliyorsun onunla.

Serum hortumu ile de damlama hızı ayarlanamaz mı?

durustsahtekar 13-07-2006 20:19

****** ayarlanabilir.hatta serumlara takılan metal parçadan sıkıştırarak ta böyle bir yöntem geliştirebilirsin.istediğin gibi kısar **** açarsın.havanın durumuna göre...

Erguvan Muhibbi 14-07-2006 18:13

Dostlar harika bir iş yaptınız.
Ali bey e sorduğum soruya gelen cevap ve ilavelerle
müthiş bir dosya oldu. Hepinize şükranlarımı sunuyorum.

yusuf KIRPIK 05-08-2006 21:35

Kahramanmaraş andırın da 1600 metre rakımda kuzeye bakan kırmızı toprakta değişik yıllarda ektiğim(ortalama 10 yıl)kiraz kayısı ve vişne ağaçlarım var.Ağaçların verimleri yıllara göre değişiyor. bu maksatla damlama sistemi kurmaya karar verdim.Yalnız arazi kimi yeri düzlük kimi yeri yamaç.Düzlükteki ağaçların alacağı su miktarı ile yamaçtaki ağaçların alacağı su miktarı farklımı?Toprak tansiyometresiyle topraktaki nemi ölçebiliyormuyuz ve tansiyometreyi nerden bulabiliriz.

yusuf KIRPIK 05-08-2006 21:36

Damlama sistemini kuran veya satan arkadaşların yardımlarını bekliyorum

Todor 06-08-2006 00:51

Arkadaşlar 11 nci mesajda görülen damlama başlıkları yerine alternatif başlıklarda mevcut

bu sisleme başlığı. Ortama ince zerrecikler halinde su püskürtür.Nem gereken yerlerde, ortamı serinletmek için kullanılabiliyor
http://www.kobiline.com/alisveris/Fr...mages/3315.jpg

Buda yağmurlama başlığı. Suyu 12 m.ye kadar atanları mevcut.
http://www.kobiline.com/alisveris/Fr...mages/3460.jpg

başlıkların önündeki aparatlar ise basınç adaptörleri. Sistemdeki sulama motoru **** vanalar kapandığı zaman borularda kalan suyun başlıklardan damlamasını engeller.

başlık fiyatları 0.75 - 6 ytl arasında değişmekteydi

Mine Pakkaner 08-08-2006 00:40

Yusuf Bey hoşgeldiniz,

Düzlükte veya yamaçta bütün ağaçlarınız düzgün kurulmuş, profesyonelce hesapları yapılmış bir sistemde aynı suyu alır. Su miktarları farklı ise sisteminiz yanlış ve rastgele kurulmuş demektir. Tansiyometre ile ilgili sorunuzu bodur kiraz yetiştiriciliğinde de sormuşsunuz. Orada cevapladım

Yeni gelen arkadaşlar kısmına da uğrayın, kendinizi tanıtın. Selamlar. :)

yılmaztaşova 15-09-2006 14:13

Elinize emeğinize sağlık çok güzel olmuş ancak pratik değil daha pratik bir yöntem üzerinde birsüredir düşünüyorum şu an tasarı halinde deneyip başarılı olursam forumda paylaşacağım.

cello 15-09-2006 17:28

böyle bir alternatif olabilirmi ?

http://www.marinedepot.com/IMD/150/EH1048.jpghttp://i19.ebayimg.com/02/i/08/30/ea/83_2.JPG
Resimlerini eklediğim pompa, dijital timer, yeteri kadarda hortum (ihtiyaç halinde t bağlantı parçası), elbette birde 200-300 litre civarı tanka ihtiyaç var.(**** kuyunuz varsa içine sarkıtırsınız)
Genelde piyasada kolaylıkla bulunabilen dijital timerlar hergün için 1 kere elektiriği açma, 1 kerede elektriği kapamaya programlanabiliyor. Pompanın l/h değerini kendi ihtiyacınıza göre seçip timerıda kaç dakika su basmasını istiyorsanız o şekilde kurarsanız yaşanacak kayıplarla rağmen (bu tip pompalarla yükseğe su basmaya kalktığınızda üzerindeki hmax değerine dikkat edin) suyu istediğiniz yere ulaştıracaktır. ;)

Kaybın 0 olduğu bir ortamda (lise Fizik sorusu gibi oldu) Pompa;
500 l/h ise 1 dakikada 8 litre,
1.000 l/h ise 1 dakikada 16,5 litre,
2.000 l/h ise 1 dakikada 33 lt civarı suyu pompalayacaktır.
