Damla Sulama (otomatik sulama) Sistemleri

[Ali H. ALI]

Merhabalar.
Burada saat 2.30 sizler uykudan belki yeni uyaniyorsunuz .Dun sulama sistemimden bahsetmemi istemistiniz bu gun resimleri cektim hemen gonderiyorum.



resimdeki 15mm,lik plastik boru butun saksilarin arka taraflarindan gecer.6mm lik boru ile de ana borudan su alinmak icin kullanilir . kose ve T seklindeki parcalar ana boruyu doserken kullaniliyor. 6mm lik boruya takilan iki tarafi sivri parcanin bir ucu delik acilan ana boruya giriyor.ve ana borudan su aliniyor 6mm,lik borunun diger ucuna ise cesitli parcaciklar takilabiliyor.Yarim daire, butun daire,damla, vs.

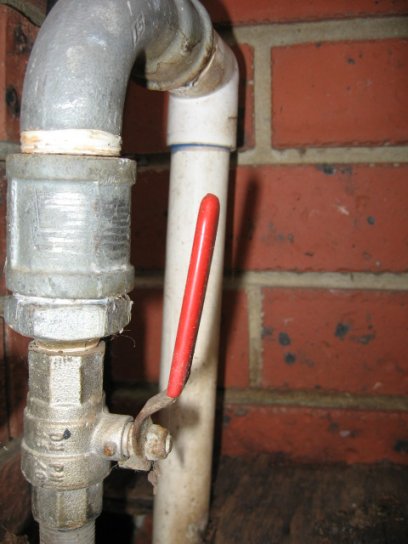

cesmeye bagli boru

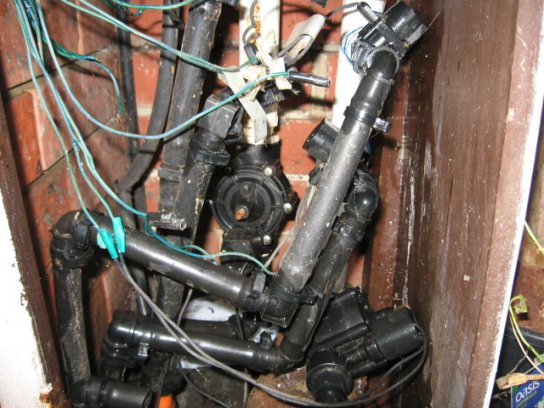

Ve cesmeden gelen boru bu kutunun icinde 6 ayri bolgeye 6 ayri[dusuk voltajli eletrik ile calisan]vanaya baglaniyor.

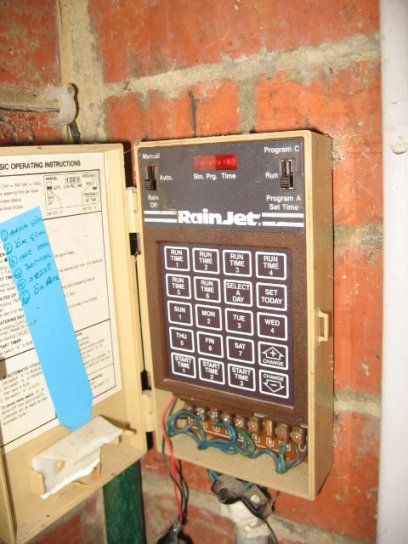

6vanadan gelen sirmalar bu komputere baglaniyor bu kucuk komputer 6 vanayi kontrol ediyor[yani ayri ayri 6 bolgeyi] 1 dakikadan 100 dakikaya kadar sulama suresi ayarlanabiliyor gunun 24 saatinde 3 defa su acilabiliyor , her gun ve ya istediginiz gunler su aciliyor ornegin pazar ve carsamba gunleri yagmur yagacagi icin o gunlerde sisteminizin devre disi kalmasini ayarlaya bilirsiniz

diyelim ki 1inci bolgeyi 2 dakikalik sulamaya ayarladiniz 2 dakika biterken hemen 2 inci bolge devreye giriyor ve bu 6 bolge bitene kadar suruyorar. [her bolge icin ayri ayri 15mm lik boru dosenmistir]

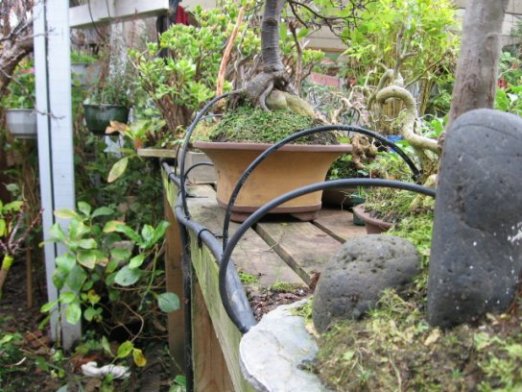

Bu iki resim de agac larimin arkasindan dosenmis 15mm lik borulari ve o borulardan su aldigim 6mm lik borularin saksilarda nasil durdugunu gorebilirsiniz

Burada boyle bir sistem yapmak icin butun malzemeler var. Turkiyede bunlari nereden bulabileceginizi bilmiyorum belki sera malzemesi satan yerler olabilir
mazemeler icinde en pahali olan computerdir,$150 [1dolar 1 yeni turk lirasi degerindedir] cesitli markalari var ve fiyatlar da değisebiliyor [$150-200 arasi]
bir iki agac icin belki masrafli bir is ama fazlaca agaclari olanlar icin iyi bir sistem.

hersey gonlunuzce olsun.

[memet]

ben daha önce biraz düşünmüştüm nasıl olabilir diye.
ince bakır borularla tesisat döşemeli.belirli aralarla "t"bırakarak.bunu bir tesisatçının yapması gerekir.tesiatın başına önce bir vana,sonrada checkvalf takmalı.(elektrikli olacak,oda bir timere bağlanacak)bakır "t"lere de akvaryumcuların kullandığı plastik borular ,uçlarıda saksılara sokulacak.onlarında zaten plastik vanaları oluyor ,ayarlanabilir.timer devreye girince checkvalfi açacak.sulamagerçekleşecek.timerde istenen zamana 15 dakikalık periyotlarla ayarlanabilir
bakırtelle plastik hortum bağlantısının kuvvetli,sağlam olamsına dikkat etmek gerekir

[Selahattin Yılmaz]

Böyle bir şey olabilir mi


1 adet timer
1 adet selanoid vana

[memet]

evet ta kendileri

[cemboa]

Aslında vanadan sonrasınada 2-3 saksılık bir teşkilat örnek olarak yapılabilse bizim için çok daha bilgilendirici olur ve aynı zamanda aklımıza gelmeyen fakat uygulama esnasında karşılaşabileceğimiz sorunlarda ortaya çıkar.

[memet]

hani denir ya olsa dükkan senin..
klimanjaro malzemeyi tanıdığına göre sanırım daha ayrıntılı bilgiye de sahiptir.
benim evde yapabilme olanağım olsa kolayca kurardım. aslında karmaşık bir sistem değil.biraz düşüneyim nasıl olabileceğini

[Selahattin Yılmaz]

Şahsen ben temmuz sonunda çelikleme yapacağım bitkiler için sisleme mekanizması yapacağım onun için bu malzemeleri aldım ve sevgili memet sana isabet oldu hazır makine varken çekeyim resmini dedim. Şu an saat 21.30 olması nedeniyle fotoğraf çekemiyorum ama bu başlığa bir kaç saksı için bir mekanizma ayarladım daha sonra benim kuracağım sistemin mekanizmalarıonı çeker gönderirim. Ancak bu konuda egesera olarak sevgili Mine PAKKANER'in de görüşlerini almak isterim.

Bir kaç saksı için istiyorsunuz istediğinizi sistemi bildiğim kadarı ile açıklayayım.

Selonoid vanadan sonra normal kangal boruya damlama aparatı bağlanır bunlar saksıya yerleştirilir veya saplanır farklı alternatifler var. Kangal boru 20 lik denilen plastik boru ve belki damlama sistemine 100 saksı idare edecek kadar damlama potansiyeli olur bu sizin damlama başlığınızın damlattığı saatteki su miktarına bağlı.

[memet]

ben daha ne diyeyim bu gün bir saat çizmeye çalıştım böyle bir şeyi..
timer ayarlanınca saksıların suyu hazır

[Selahattin Yılmaz]

Saksılara saplanan damlatıcı aparatlarda var onların resmini çekemedim nette de bulamadım pazar veya pazartesi çekebilirsem gönderirim daha sağlıklı bir şeyler ortaya çıkacaktır.

[memet]

klimanjaro bence herkesin en çok sıkıntı çektiği konuyu en çok bilen kişi sensin
.bu konuda yazacakların çok yararlı olacak kanısındayım

[Selahattin Yılmaz]

Sulama Sistemi

Malzemeler:

1 adete timer


1 adet selanoid vana



muhtelif damlama başlığı ve aparatları

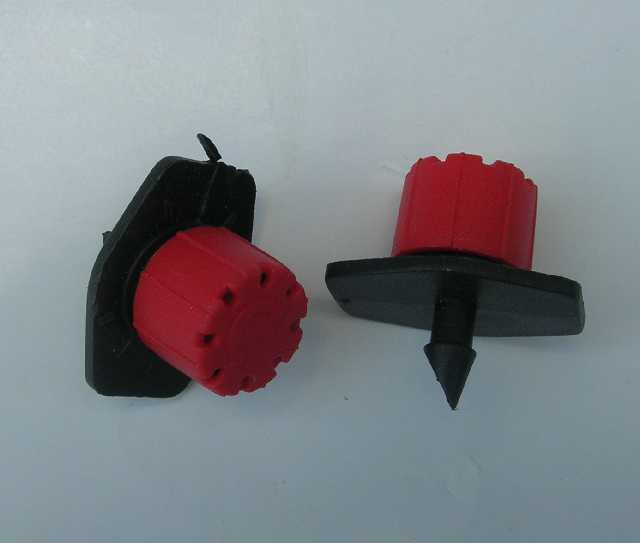

damlatıcı olarak kırmızı başlığı kullandığınızda damlama miktarını ayarlayabildiğinizden daha avantajlı gelebilir. Büyük saksılar için daha fazla damlama küçük saksılar için daha az damlama yapabilmesi açısından.

[Selahattin Yılmaz]

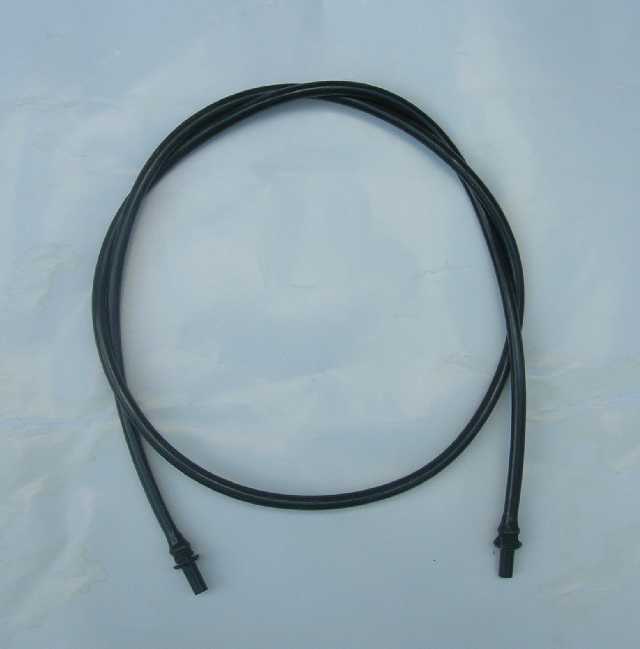

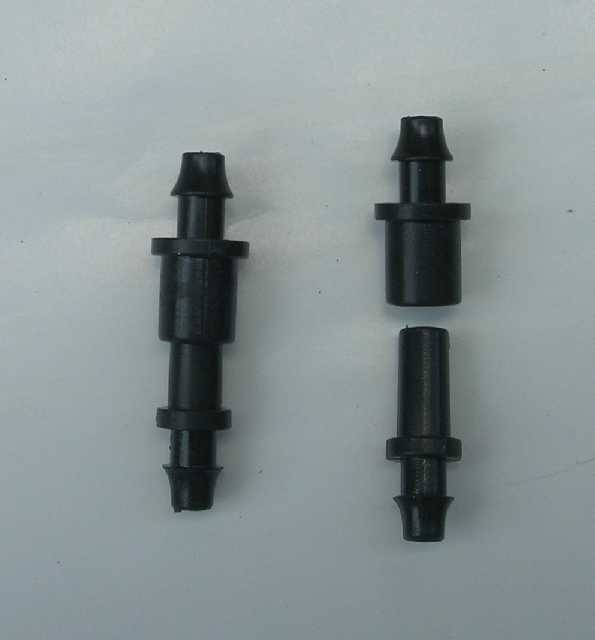

boruya sapgetti hortumu iritbatlandıracak aparat

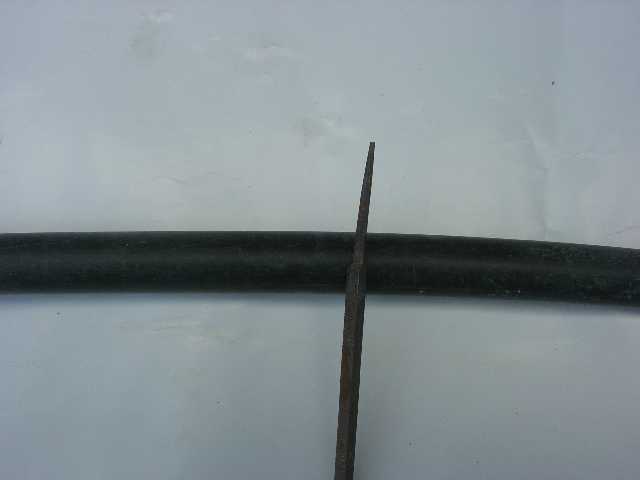

Vana çıkışından saksılara suyu taşıyacak 20 lik kangal boru ve delmek için kullandığım eye

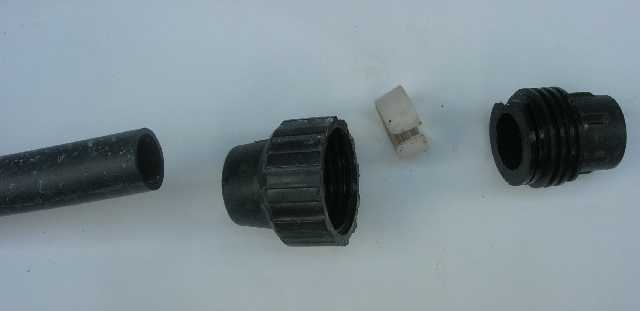

ve muhtelif ileride takılışını göstereceğim 20 lik erkek adaptör ve 20 lik körtapa

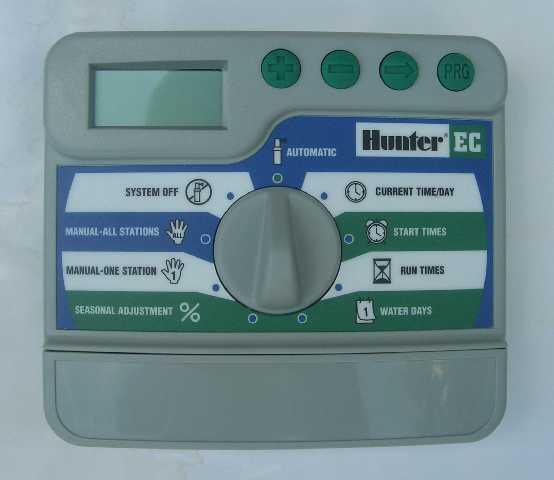

ve ilk önce timer ayarlanmalı. Timer önce su kaynağına yakın korunaklı bir yerde duvara monde edilmeli. Sonrada elektrik bağlantıları elketrikten anlayan birisi tarafından yapılmalı. Onunda fotolarını gösdermek isterdim ama makine açılmıyor şu an önceden çektiklerimi neyse ki pc ye aktarmıştım.

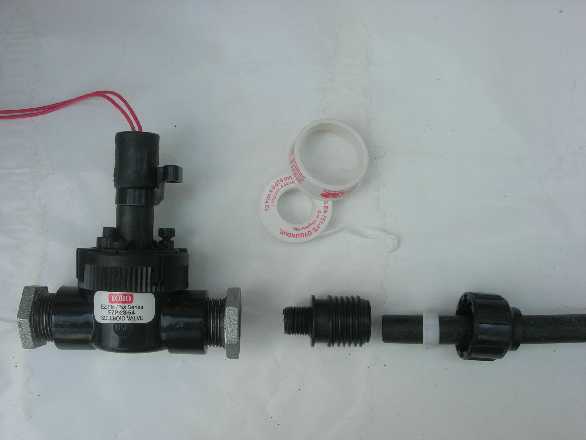

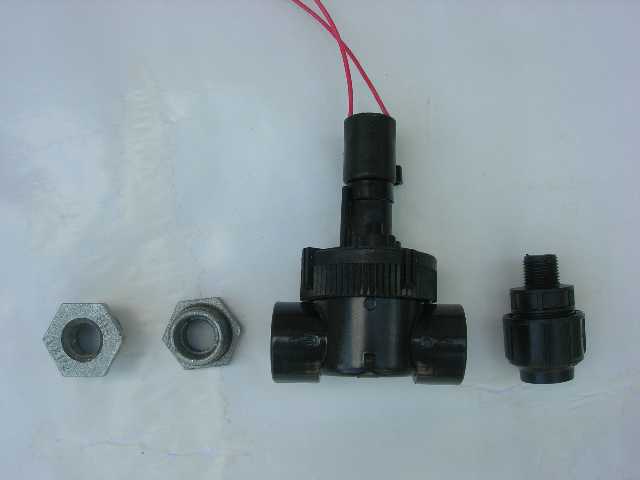

Selanoid vana bağlantılarını yapıyoruz. Bunun için vananın çeşme veya su kaynağına bağlantıyı yine bir su tesisatçısının yapması gerek veya yapabiliyorsanız siz. Çıkışı kolay, vanadan sonra 32 lik çıkışa sahip vanayı 20 lik boruya düşürecek maşon redüksiyonum var ve teflon bantımda hazır.

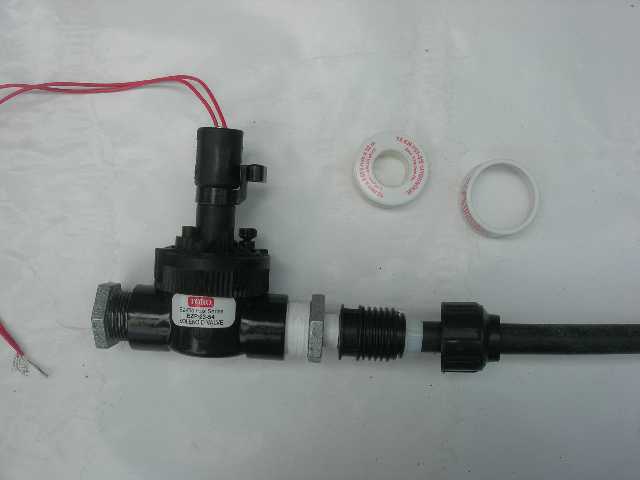

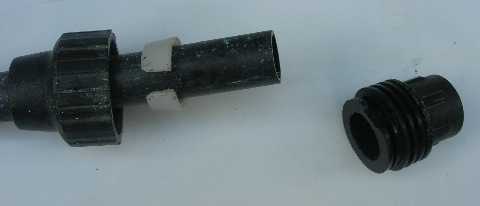

sonra aparatları birbirine bağlıyor ve adaptörü de takıyoruz.



bu işlem su kaynağında gerçekleşiyor. Daha sonra 20 lik kangal boruyo bitkilerinizin olduğu yere kadar uygun yerlerden geçirerek döşüyorsunuz (ana borunuz). Ve saksılarınızın en yakın yerinden spagetti hortum ve damlatıcılar için işlemlerimiz var.

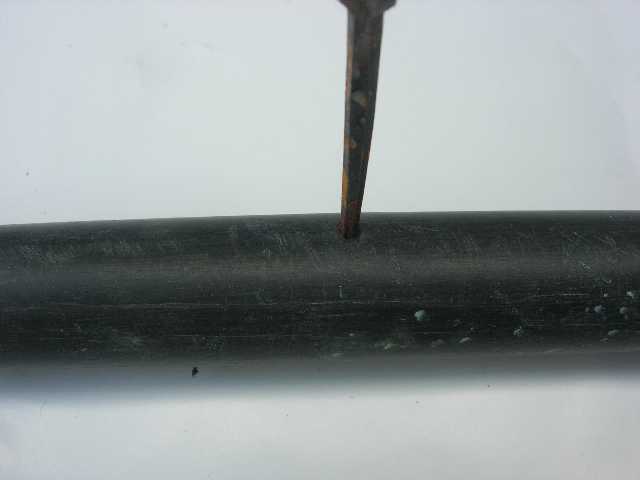

Saksımıza en yakın yerden ana boruya 3 mm lik matkapla veya benim kullandığım gibi ucu sivri bir şeyle deliyorsunuz.

[Selahattin Yılmaz]

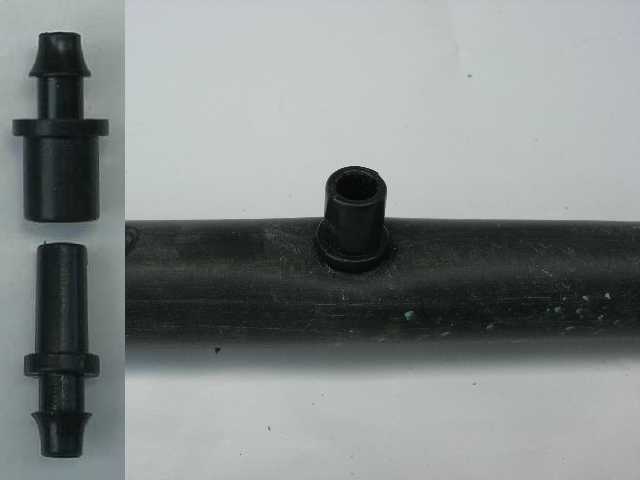

Bu deliğe göre aparatımızı takıyoruz. Takarken az biraz zorlanabilirsiniz veya 3mm bu igirermi diyebilirsiniz ama accık zorlayın o saplanacaktır.

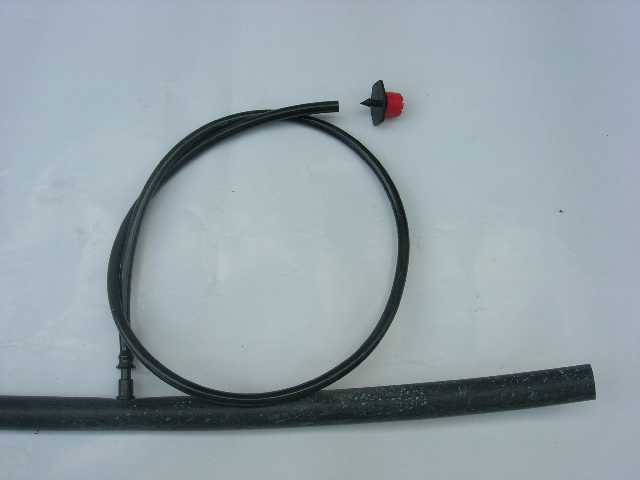

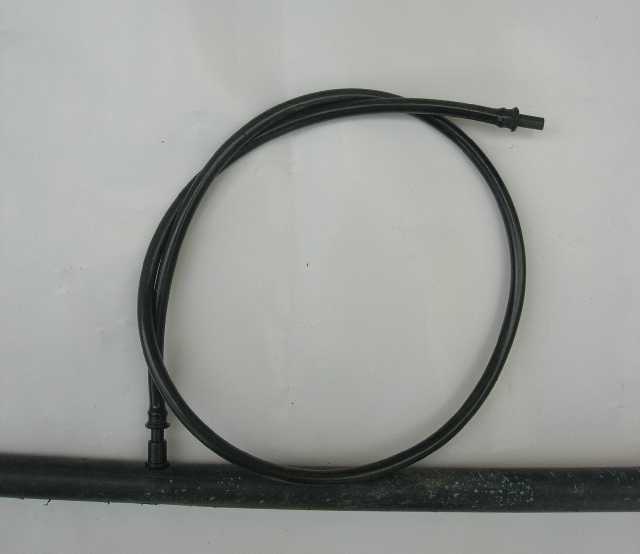

sonra saksıya uzanacak kadar uzunlukta spagetti hortum kesin veya hazır aparatlardan aldıysanız onu takın.




ben ucunu kestim ve damlatıcıyı taktım.

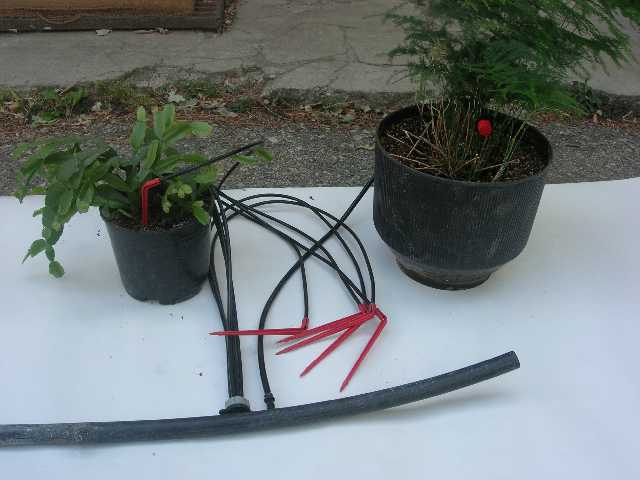

veya saksıya saplamalı aparat bulabilirseniz ondan da takabilirsiniz ama bu sistemde saksılar birbirine yakın olmalı ve aynı ebatlarda.

[Selahattin Yılmaz]

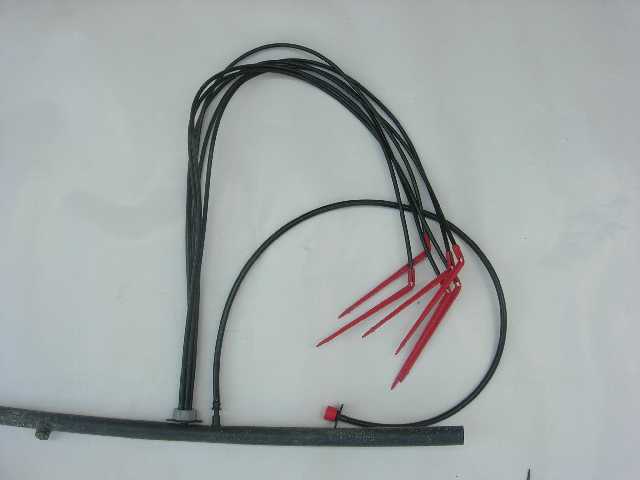

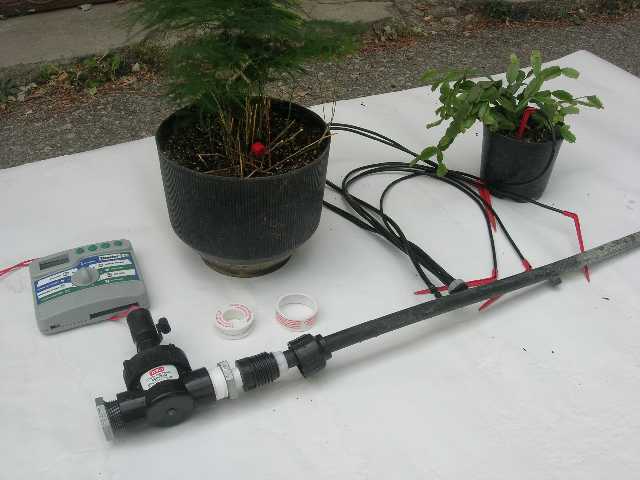

Sistemimiz şu anda şu durumda siz hangi tür damlamayı isterseniz tercih edebilirsiniz.

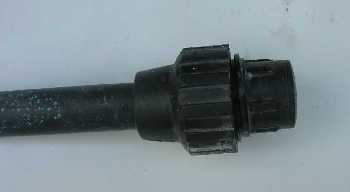

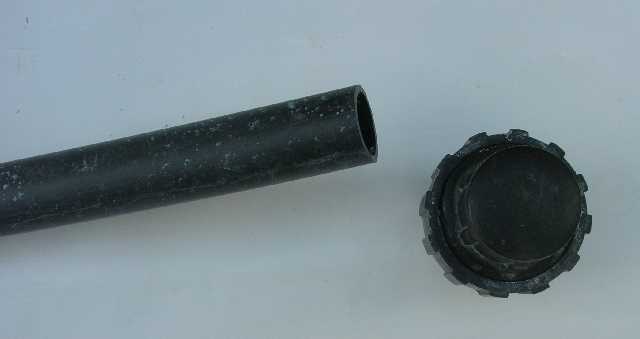

bütün saksılar için tercih ettiğini damlatıcı başlıkları saksıların yakınlarından bağlıyorsunuz. En son noktaya körtapayı bağlıyoruz normal selanoid vanaya bağlanan adaptörde aynı şekilde bağlanıyor.

[Selahattin Yılmaz]

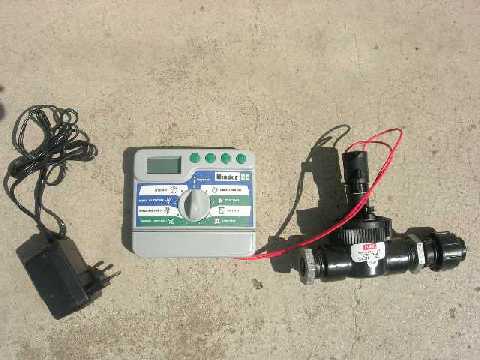

şimdi vanada son noktayı koyduk öyle olunca sistemimiz bitti sayılır. Burada sizin için bir sistem kurmaya çalıştım labaratuvar koşulları sayılır örnek bir çalışmaydı ve kısa bir hat oldu. Orjinalinde belki sadece boruların döşerken ki kıvrımları fark eder ama umarım ki monte ederkenki tecrübesizlikleriniz karşınıza farklı bir şey çıkarmayacaktır. Ama yardıma ihtiyacı olana yardım ederim. Veeeeee sistemimizin son hali.

[memet]

bence mükemmel bir iş olmuş.bundan daha da uygun bir sistem heralde olmazdı.her evde balkonda iş görecek bir uygulama

[denizakvaryumu]

Teşekkürler güzel bir uygulama ancak bu profosyonel bir uygulama.
Evde 2 tane menekşe saksısı olan **** 3 tane bonsai saksısı olan için masraflı ve uğraştırıcı.
Ben elektrikli çek valf yerine 1-2 hafta idare edecek yerçekimi sistemini öneririm.
19 lt damacananın içi su ile doldurulur ve sehba gibi yüksek bir yere konur ,saksılar alta konur.
belirttiğiniz boru ve damlama sistemi aynen kurulur,damlama sayısı ayarlanır bir kereye mahsus vakum çekişi yapılır ,ve sulama başlar.
Bu sistemde zamanlayıcı, ve çek valf olmadığından damlama minimum da tutulur.Giderken saksılar iyice sulanır .

[Selahattin Yılmaz]

Damlamayı yapacak bahsettiğin sistemin daha az masraflısı, serum hortumu ve damacana. Üstelik damlayı da kontrol edebiliyorsun...

[bonsaisever]

Orijinal Mesaj Sahibi Klimanjaro

daha az masraflısı, serum hortumu ve damacana. Üstelik damlayı da kontrol edebiliyorsun

Evet, geçen sene denedim.
Güzel bir şey ama arada bir kontrol etmek gerekiyor
Hiç biri kendinizin sulaması gibi olmuyor
Serum hortumunda kiminin içinde su kalmış akma durmuştu, kimi ise suyunu bitirmiş ve çiçeklerim ölmüştü

Yaklaşık iki hafta önce tatil hazırlığı olarak bunu aldım.



Her günü ayrı ayrı programlayıp bırakabiliyorsun.
Bir gece denemesi hariç daha kullanmadım.
Serum hortumu gibi bunda da sorun yaşayacağımı düşünüyorum.
Çok sulama veya az sulamayı önlemek için ne yapabiliriz?

[Selahattin Yılmaz]

Çok sulamay önlemek içib ildiğim en iyi çözüm yukarda yuvarla kırmızı damlatıcı başlığı kullanmak. Zira damlama hızını artırıp çoğaltabiliyorsun onunla.

[durustsahtekar]

**** bu şekildeki bir sistem üstelik topraksız tarıma uygun.ancak normal şekildede bakım yapılabilir.sulama sistemi damlama usülü yüzeyden değil aksine saksının dip kısmından olmakta.

[denizakvaryumu]

Orijinal Mesaj Sahibi Klimanjaro

Çok sulamay önlemek içib ildiğim en iyi çözüm yukarda yuvarla kırmızı damlatıcı başlığı kullanmak. Zira damlama hızını artırıp çoğaltabiliyorsun onunla.

Serum hortumu ile de damlama hızı ayarlanamaz mı?

[durustsahtekar]

****** ayarlanabilir.hatta serumlara takılan metal parçadan sıkıştırarak ta böyle bir yöntem geliştirebilirsin.istediğin gibi kısar **** açarsın.havanın durumuna göre...

[Erguvan Muhibbi]

Dostlar harika bir iş yaptınız.
Ali bey e sorduğum soruya gelen cevap ve ilavelerle
müthiş bir dosya oldu. Hepinize şükranlarımı sunuyorum.

[yusuf KIRPIK]

Kahramanmaraş andırın da 1600 metre rakımda kuzeye bakan kırmızı toprakta değişik yıllarda ektiğim(ortalama 10 yıl)kiraz kayısı ve vişne ağaçlarım var.Ağaçların verimleri yıllara göre değişiyor. bu maksatla damlama sistemi kurmaya karar verdim.Yalnız arazi kimi yeri düzlük kimi yeri yamaç.Düzlükteki ağaçların alacağı su miktarı ile yamaçtaki ağaçların alacağı su miktarı farklımı?Toprak tansiyometresiyle topraktaki nemi ölçebiliyormuyuz ve tansiyometreyi nerden bulabiliriz.

[yusuf KIRPIK]

Damlama sistemini kuran veya satan arkadaşların yardımlarını bekliyorum

[Todor]

Arkadaşlar 11 nci mesajda görülen damlama başlıkları yerine alternatif başlıklarda mevcut

bu sisleme başlığı. Ortama ince zerrecikler halinde su püskürtür.Nem gereken yerlerde, ortamı serinletmek için kullanılabiliyor


Buda yağmurlama başlığı. Suyu 12 m.ye kadar atanları mevcut.


başlıkların önündeki aparatlar ise basınç adaptörleri. Sistemdeki sulama motoru **** vanalar kapandığı zaman borularda kalan suyun başlıklardan damlamasını engeller.

başlık fiyatları 0.75 - 6 ytl arasında değişmekteydi

[Mine Pakkaner]

Yusuf Bey hoşgeldiniz,

Düzlükte veya yamaçta bütün ağaçlarınız düzgün kurulmuş, profesyonelce hesapları yapılmış bir sistemde aynı suyu alır. Su miktarları farklı ise sisteminiz yanlış ve rastgele kurulmuş demektir. Tansiyometre ile ilgili sorunuzu bodur kiraz yetiştiriciliğinde de sormuşsunuz. Orada cevapladım

Yeni gelen arkadaşlar kısmına da uğrayın, kendinizi tanıtın. Selamlar.

[yılmaztaşova]

Elinize emeğinize sağlık çok güzel olmuş ancak pratik değil daha pratik bir yöntem üzerinde birsüredir düşünüyorum şu an tasarı halinde deneyip başarılı olursam forumda paylaşacağım.

[cello]

Resimlerini eklediğim pompa, dijital timer, yeteri kadarda hortum (ihtiyaç halinde t bağlantı parçası), elbette birde 200-300 litre civarı tanka ihtiyaç var.(**** kuyunuz varsa içine sarkıtırsınız)
Genelde piyasada kolaylıkla bulunabilen dijital timerlar hergün için 1 kere elektiriği açma, 1 kerede elektriği kapamaya programlanabiliyor. Pompanın l/h değerini kendi ihtiyacınıza göre seçip timerıda kaç dakika su basmasını istiyorsanız o şekilde kurarsanız yaşanacak kayıplarla rağmen (bu tip pompalarla yükseğe su basmaya kalktığınızda üzerindeki hmax değerine dikkat edin) suyu istediğiniz yere ulaştıracaktır.

Kaybın 0 olduğu bir ortamda (lise Fizik sorusu gibi oldu) Pompa;
500 l/h ise 1 dakikada 8 litre,
1.000 l/h ise 1 dakikada 16,5 litre,
2.000 l/h ise 1 dakikada 33 lt civarı suyu pompalayacaktır.
